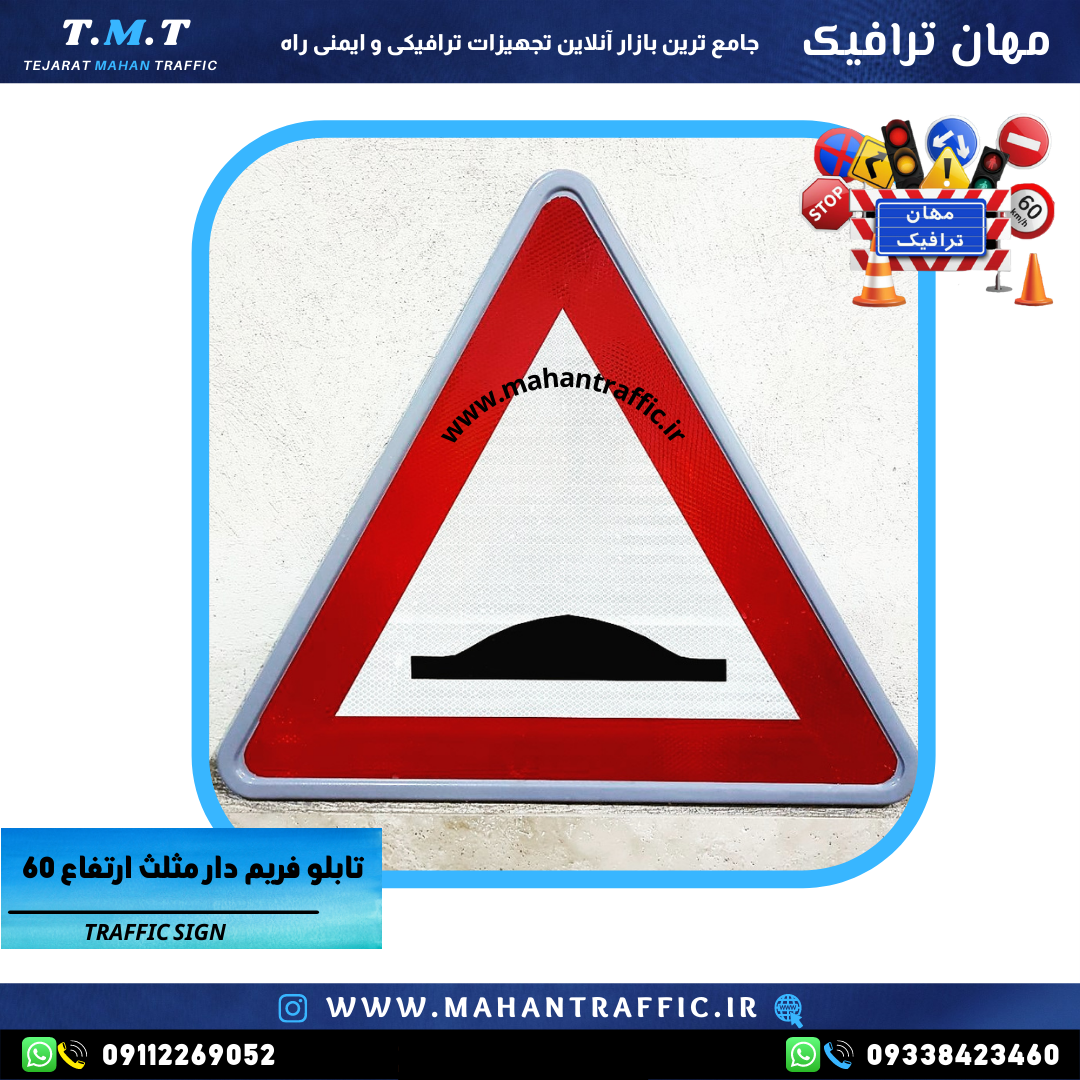

تابلو اخطاری مثلثی ۶۰ سانتیمتر | فریمدار
کد محصول: 20210
تابلو اخطاری مثلث ارتفاع ۶۰ سانتیمتر علامت هشداردهنده استاندارد برای اعلام خطر پیشرو در معابر شهری، جادهها و محوطههای کارگاهی است. شکل مثلثی با حاشیه قرمز در آییننامه علائم راهنمایی و رانندگی ایران مختص تابلوهای اخطاری است؛ راننده پیش از خواندن نماد، از روی فرم مثلث میفهمد با یک هشدار روبهروست.
این تابلو در مهان ترافیک هم به صورت فریمدار و هم ورقی و هم با ورق گالوانیزه و هم با رنگ کورهای تولید میشود. انتخاب میان این حالتها به محل نصب و شرایط پروژه بستگی دارد که در ادامه توضیح داده شده است.
مشخصات فنی تابلو اخطاری مثلث ۶۰ سانتیمتر
| شکل و ابعاد | مثلث متساویالاضلاع با ارتفاع ۶۰ سانتیمتر |
| نوع ساخت | فریمدار (خمکاری دور تا دور با گوشههای گرد) یا ورقی تخت |
| جنس و پوشش ورق | ورق گالوانیزه یا ورق با رنگ کورهای الکترواستاتیک |
| ضخامت ورق | ۱.۲۵ میلیمتر |
| ظاهر تابلو | حاشیه قرمز بازتابنده، زمینه سفید، نماد مشکی |
| گزینههای شبرنگ | سه ساله · هفت ساله رده مهندسی (ساده) · هفت ساله لانهزنبوری EGP · ده ساله HIP |

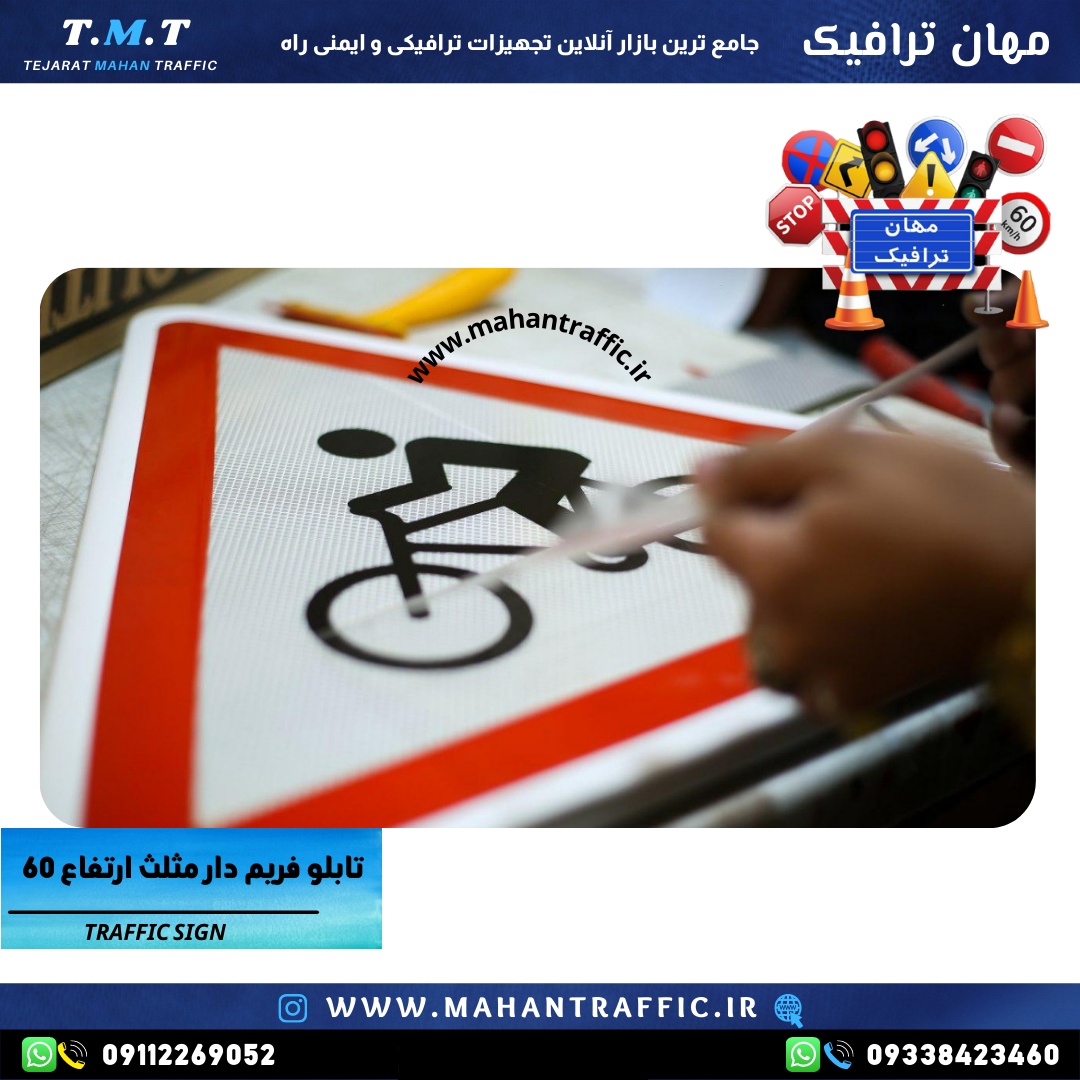

| اجرای نماد | برش کامپیوتری دقیق |
| روش نصب | بست تابلو ترافیکی — ۲ عدد به ازای هر تابلو (بالا و پایین) |
| پایه سازگار | پایه لولهای نمره ۶ با ضخامت ۳ میلیمتر و کلاهک |
| ارتفاع دیگر قابل تولید | ۷۵ سانتیمتر |
| نماد | تمام نمادهای آییننامه یا طرح سفارشی |
فریمدار یا ورقی — کدام را انتخاب کنم؟
هر دو حالت با ابعاد و نماد یکسان تولید میشوند؛ تفاوت در لبه تابلو است و این تفاوت روی مقاومت و قیمت اثر میگذارد:
| ویژگی | فریمدار | ورقی |
| ساختار لبه | خمکاری دور تا دور، گوشه گرد | ورق تخت با لبه برشخورده |
| مقاومت در برابر باد و ضربه | بالاتر — لبه خمشده سفتی مقطع میدهد | متوسط |
| ایمنی لبه | لبه گرد، بدون تیزی | لبه برشخورده |
| قیمت | بالاتر | اقتصادیتر |
| کاربرد معمول | نصب دائمی، معابر شهری، مناطق بادخیز | پروژههای پرتعداد، کاربرد کارگاهی و موقت |
گالوانیزه یا رنگ کورهای؟
این دو گزینه پوشش ورق هستند و انتخاب میانشان بیشتر به محیط نصب بستگی دارد تا بودجه:
- ورق گالوانیزه: پوشش روی مانع خوردگی میشود و در محیطهای مرطوب، ساحلی، صنعتی و پالایشگاهی عملکرد بهتری دارد. برای نصب دائمی در شرایط سخت انتخاب مطمئنتری است.

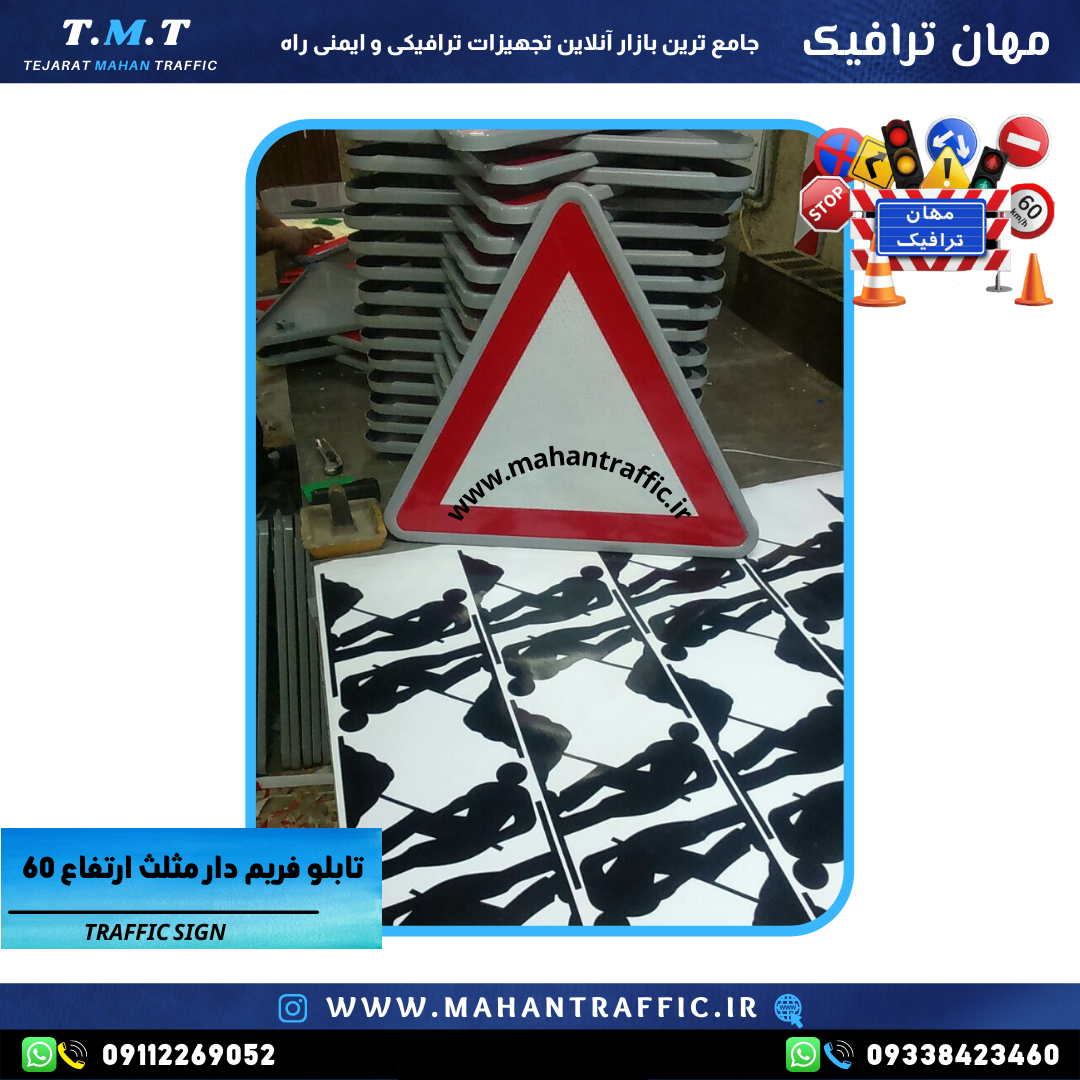

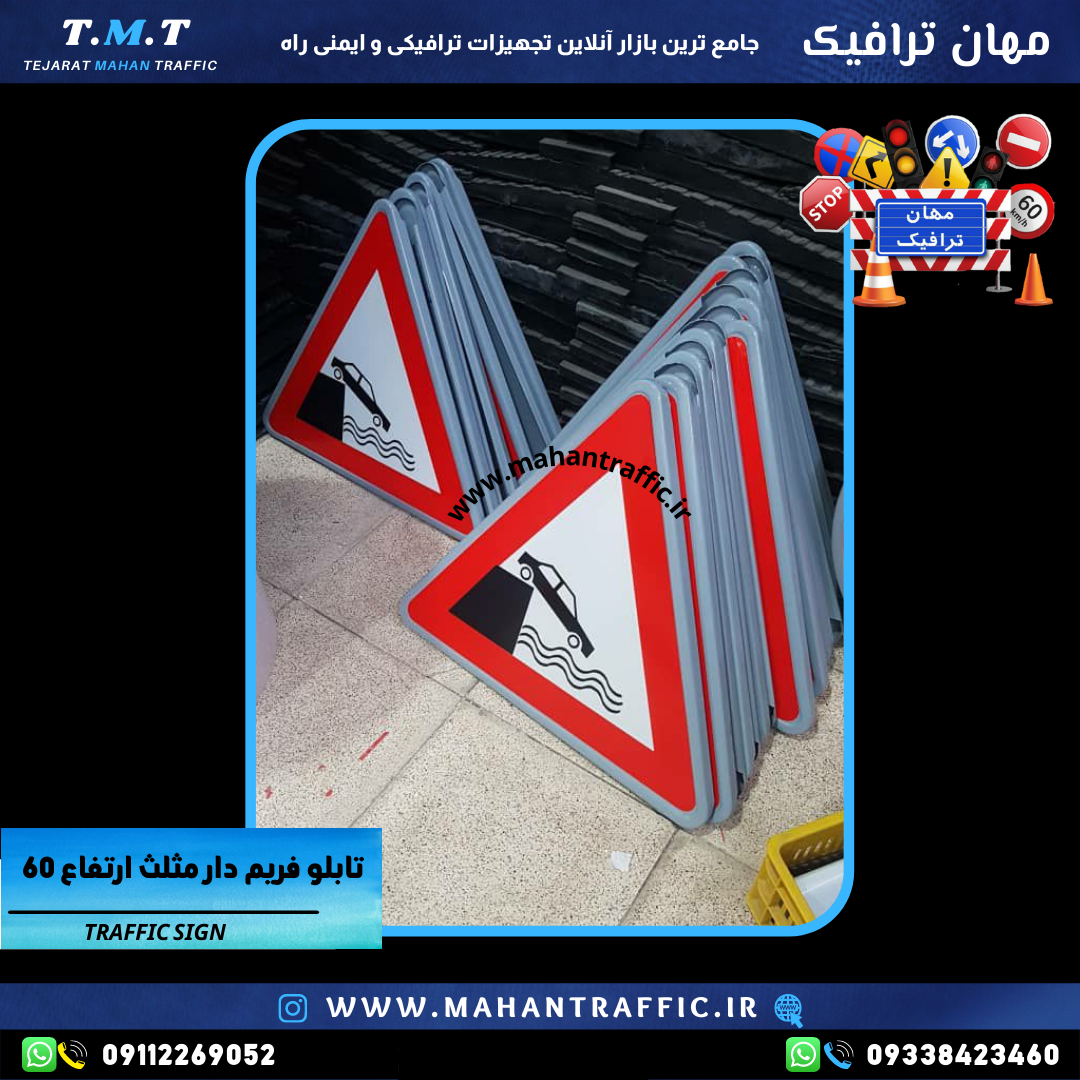

- ورق با رنگ کورهای الکترواستاتیک: پوشش پودری پختهشده که مقاومت خوبی در برابر خش و اشعه UV دارد و در محیطهای شهری و معمولی کاملاً کافی است.
در هر دو حالت، پشت تابلو و لبهها پوششدار هستند و آنچه عمر تابلو را در عمل تعیین میکند، بیش از نوع پوشش ورق، کیفیت و رده شبرنگ است.
ارتفاع ۶۰ یا ۷۵ سانتیمتر؟
انتخاب ارتفاع بر اساس فاصله دید و سرعت مجاز مسیر انجام میشود:
- ارتفاع ۶۰ سانتیمتر — انتخاب رایج معابر شهری، محوطههای صنعتی، پارکینگها و پروژههای کارگاهی. در سرعتهای شهری فاصله تشخیص کافی میدهد و برای پروژههای پرتعداد مقرونبهصرفهتر است.
- ارتفاع ۷۵ سانتیمتر — برای جادهها، مسیرهای برونشهری و نقاطی که سرعت تردد بالاتر است یا تأکید بیشتری بر هشدار لازم است.
قاعده ساده: هرچه سرعت مجاز بالاتر باشد، راننده در هر ثانیه مسافت بیشتری طی میکند و تابلو باید از فاصله دورتری قابل تشخیص باشد. برای پروژههای جادهای، تابلو اخطاری مثلث ارتفاع ۷۵ سانتیمتر را ببینید.
شکل مثلثی با حاشیه قرمز در آییننامه ایران مختص تابلوهای اخطاری است؛ راننده پیش از خواندن نماد، از روی فرم مثلث میفهمد با یک هشدار روبهروست. برای آشنایی با تفاوت سه دسته اخطاری، انتظامی و اخباری و مقایسه انواع تابلو اخطاری، راهنمای انتخاب تابلو اخطاری را ببینید.
چه نمادهایی روی این تابلو اجرا میشود؟

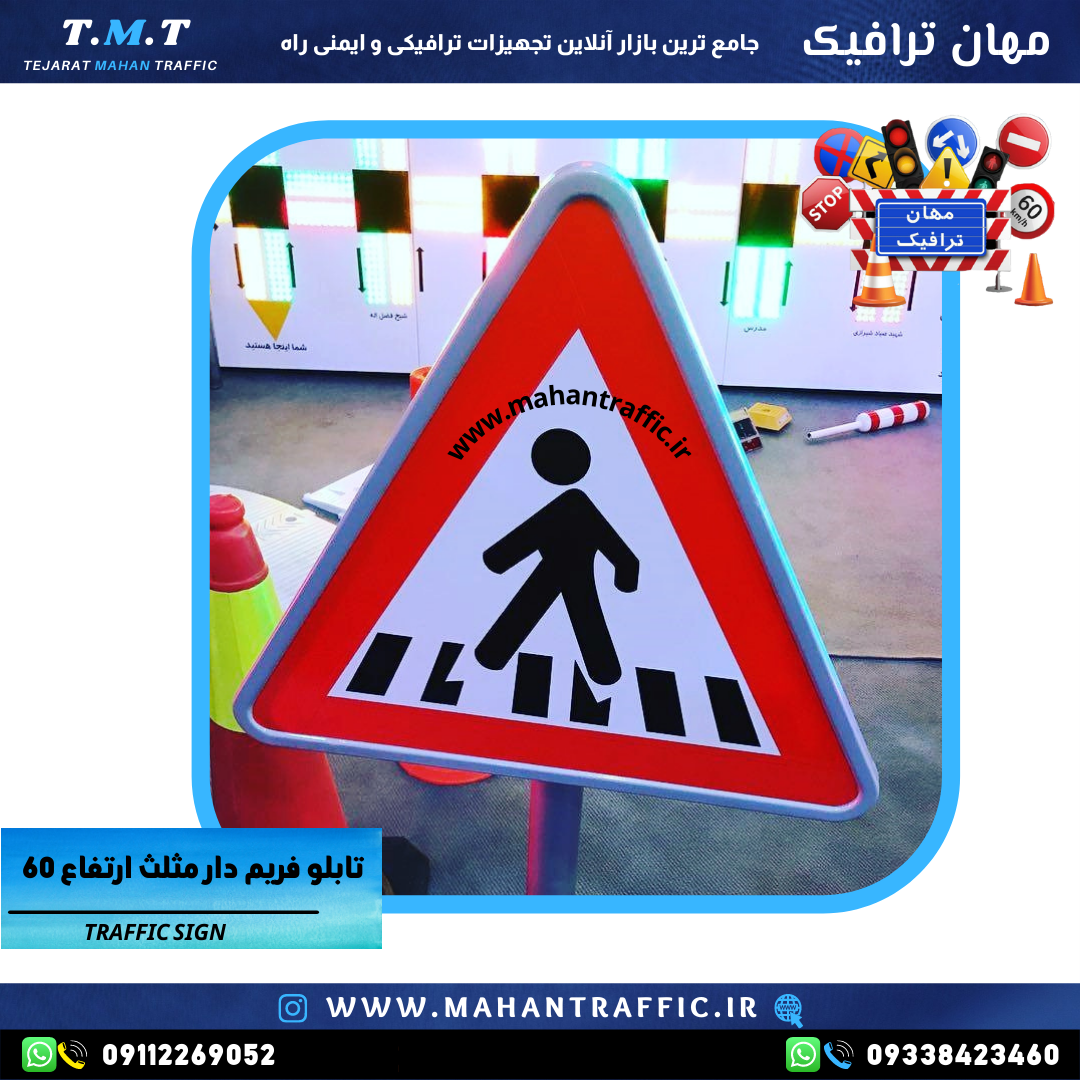

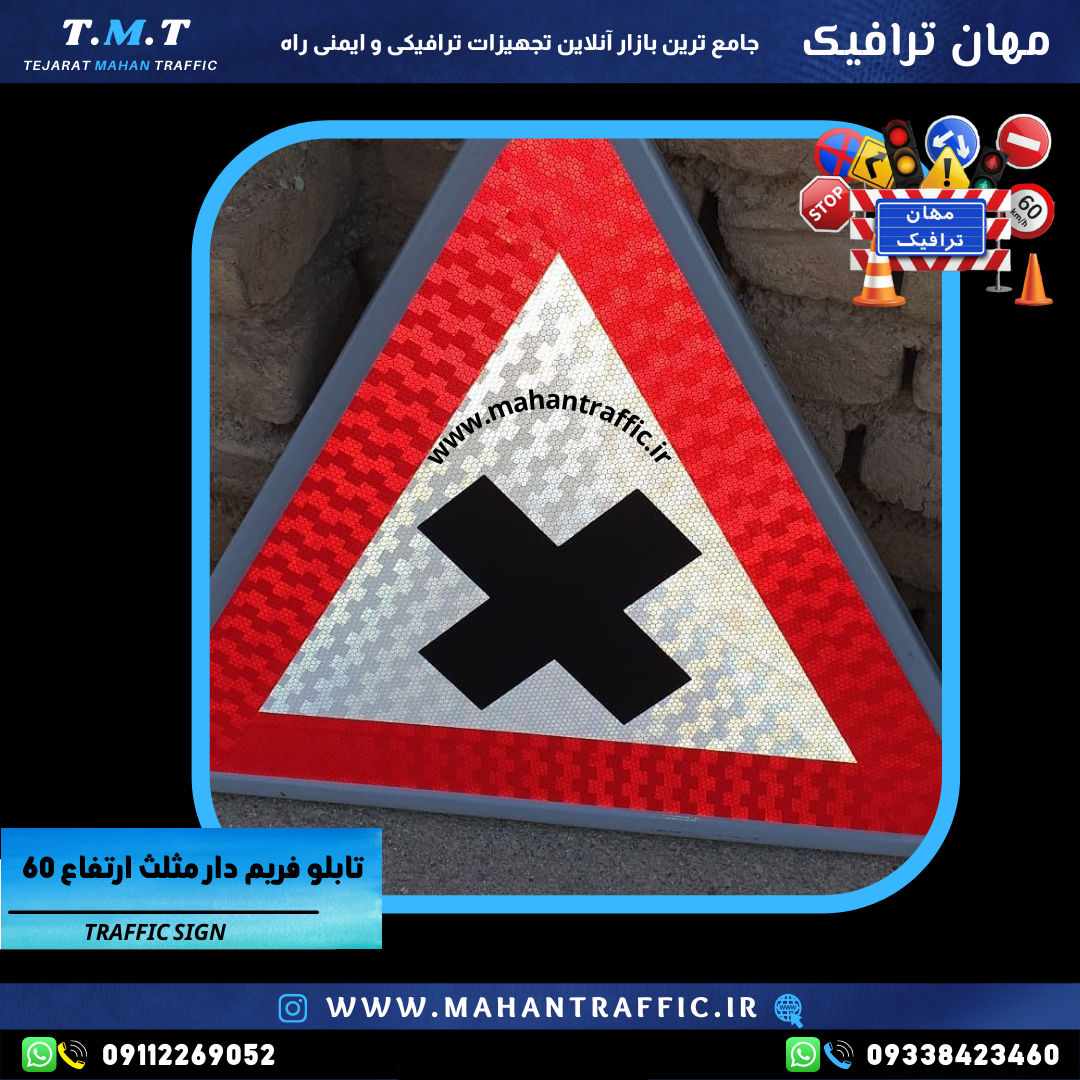

هر نماد اخطاری آییننامه روی این مثلث قابل اجراست. پرتکرارترین سفارشهای مهان ترافیک در معابر شهری شامل تابلو خطر عمومی با علامت تعجب، عبور عابر پیاده، برجستگی و سرعتگیر، تقاطع همسطح و تقاطع فرعی، و تابلوهای محدوده مدرسه و عبور کودکان است.
در مسیرهای پرشیب و پیچدار، تابلوهای پیچ به راست و چپ، پیچهای پیدرپی، سراشیبی و سربالایی خطرناک سفارش داده میشوند. برای شرایط سطح راه، تابلو راه لغزنده، پرتاب سنگ، ریزش سنگ و راه ناهموار کاربرد دارد. در محوطههای کارگاهی و عمرانی نیز تابلو عملیات ساختمانی، کارگران در حال کار، باریکشدن راه و خطر ریزش از پرتکرارترینهاست.
نمادهای دیگری مانند عبور حیوانات اهلی، تقاطع راهآهن، پل متحرک و خطر باد شدید نیز بدون محدودیت قابل سفارشاند.
راهنمای انتخاب شبرنگ

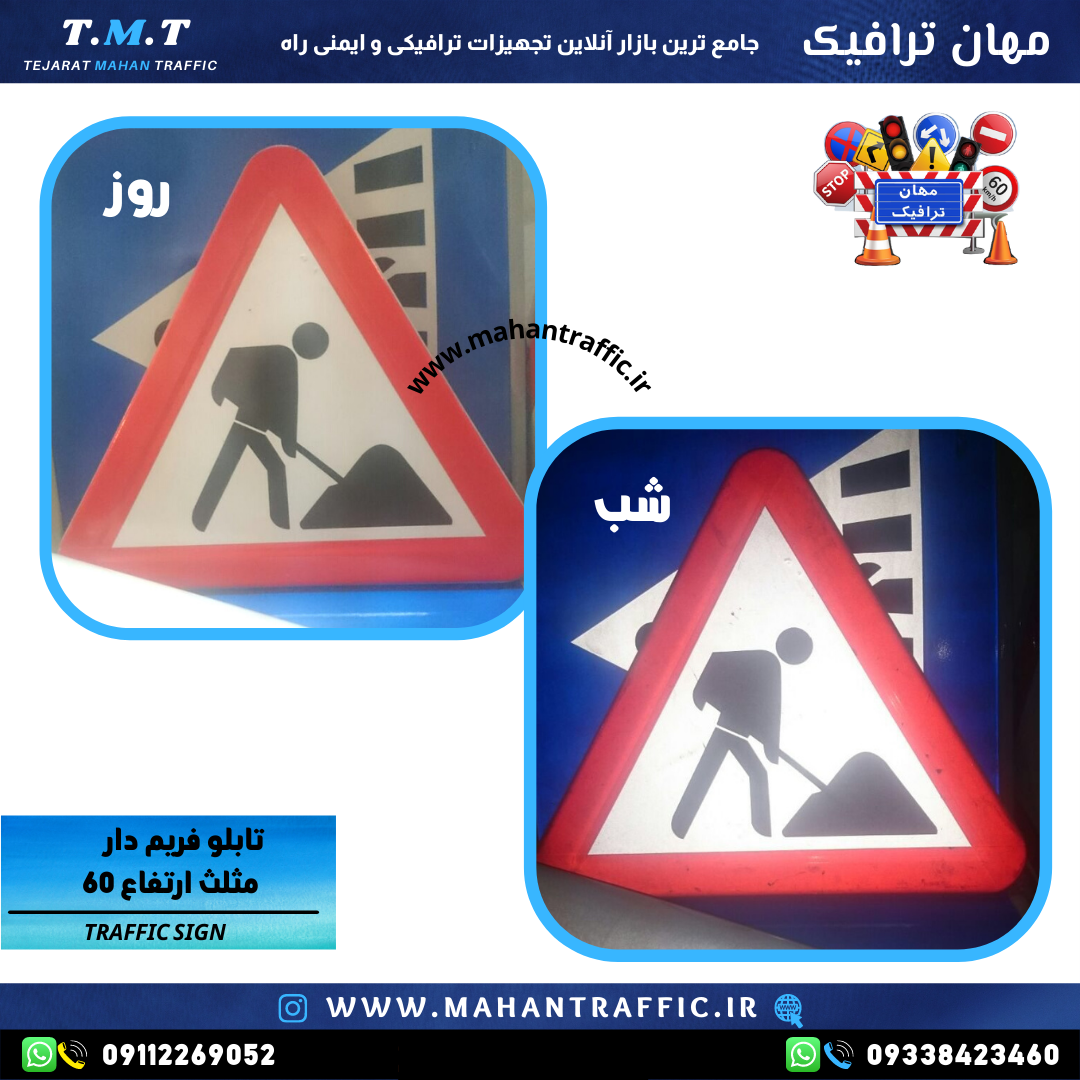

شبرنگ تعیینکننده اصلی عملکرد تابلو در شب است. در تابلوهای اخطاری این موضوع اهمیت بیشتری از سایر دستهها دارد، چون این تابلوها دقیقاً جایی نصب میشوند که راننده باید پیش از رسیدن به خطر واکنش نشان دهد. چهار گزینه در دسترس است:
| نوع شبرنگ | طرح سطح | کاربرد پیشنهادی |
| سه ساله | ساده | کاربرد موقت، کارگاهی و محوطههای داخلی |
| هفت ساله رده مهندسی | ساده و بدون نقش | نصب دائمی در معابر شهری |

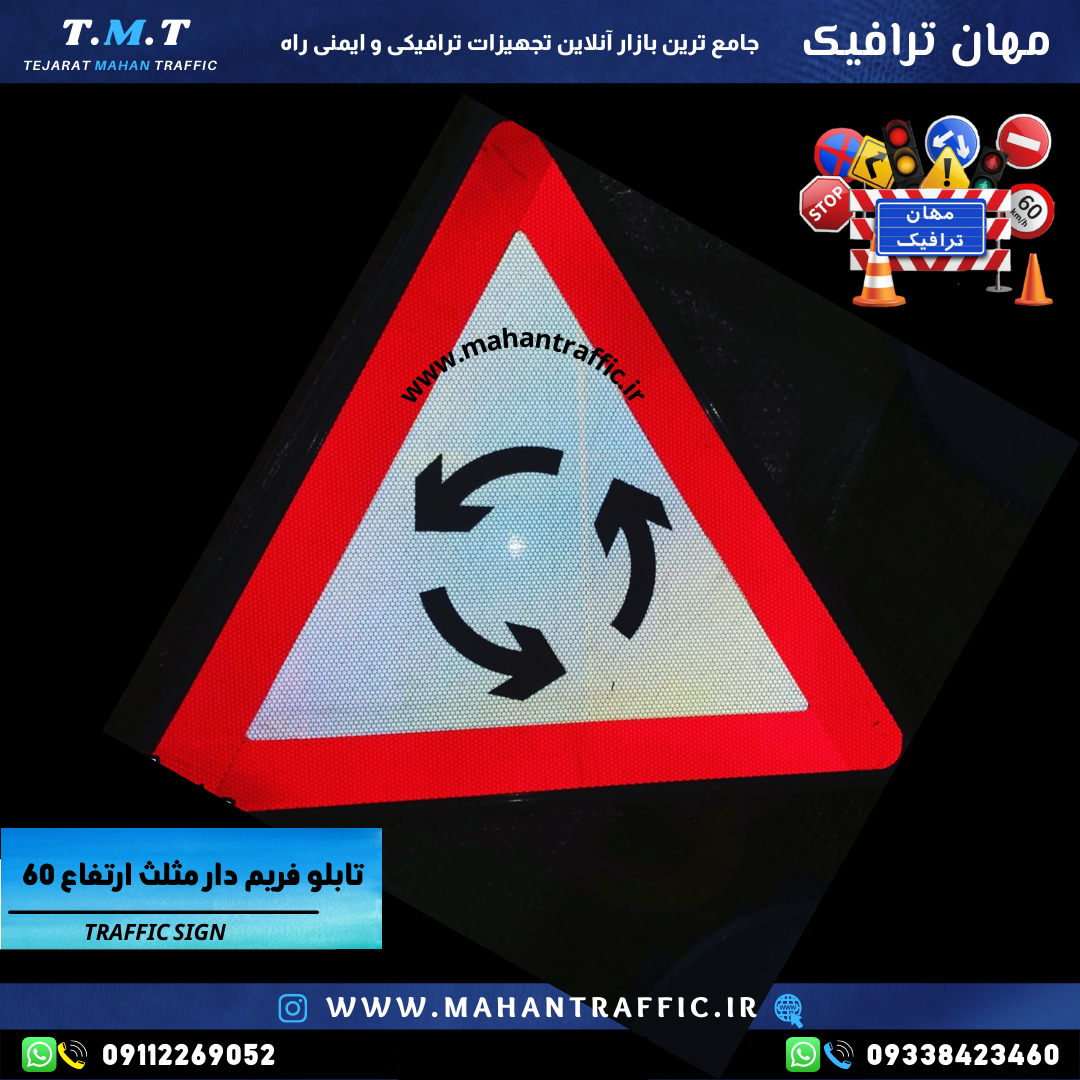

| هفت ساله لانهزنبوری EGP | دارای نقش لانهزنبوری روی سطح | معابر پرتردد و مسیرهای اصلی |
| ده ساله HIP | پربازتاب | نقاط حادثهخیز و پروژههای اداره راه |

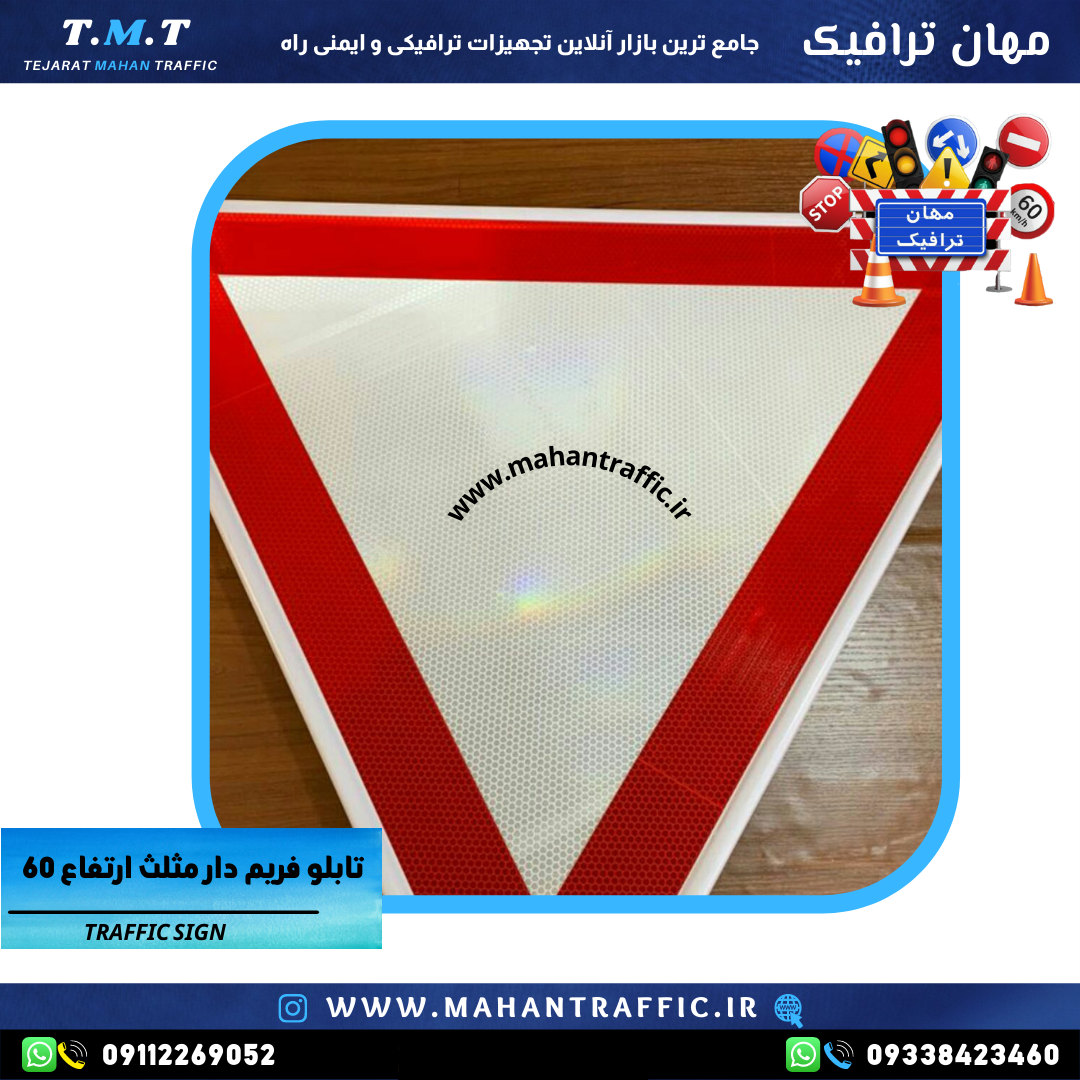

تفاوت رده مهندسی و لانهزنبوری: هر دو شبرنگ هفت ساله هستند و عمر یکسانی دارند؛ تفاوتشان در طرح سطح است. رده مهندسی سطح ساده و بدون نقش دارد، در حالی که لانهزنبوری نقش ششضلعی روی سطح دارد. هنگام استعلام، حتماً مشخص کنید کدام را میخواهید.

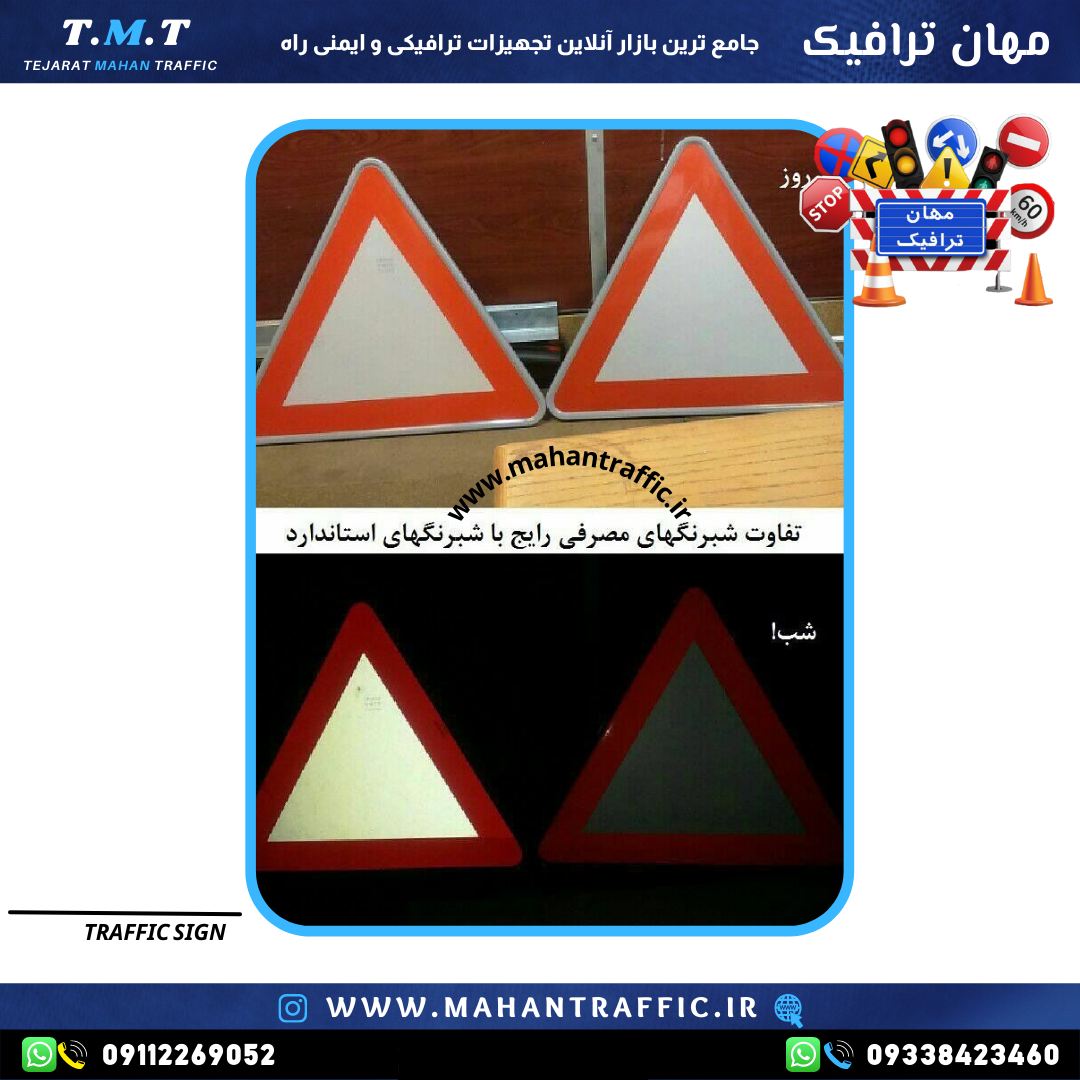

توصیه صریح ما: برای تابلوهای اخطاری دائمی، شبرنگ سه ساله را انتخاب نکنید. در یک تابلوی هشدار، افت بازتاب پس از چند سال یعنی تابلو دقیقاً در شرایطی که بیشترین نیاز به آن هست — شب و هوای بد — کار نمیکند. شبرنگ سه ساله را برای کاربردهای موقت و کارگاهی نگه دارید.
محاسبه سفارش و متعلقات نصب
- بست: هر تابلو با ۲ عدد بست تابلو ترافیکی (یک جفت — بالا و پایین) روی پایه مهار میشود. برای ۶۰ تابلو، ۱۲۰ عدد بست لازم است.
- پایه: پایه لولهای نمره ۶ با ضخامت ۳ میلیمتر همراه کلاهک، استاندارد رایج برای این ابعاد است.
- ارتفاع نصب: لبه پایینی تابلو در معابر شهری معمولاً ۲ تا ۲.۲ متر از کف.
- فاصله پیشآگاهی: تابلو اخطاری باید با فاصله کافی قبل از نقطه خطر نصب شود تا راننده فرصت واکنش داشته باشد. در معابر شهری معمولاً ۵۰ تا ۱۰۰ متر پیش از خطر؛ هرچه سرعت مجاز بالاتر باشد، این فاصله بیشتر میشود. نصب تابلو در خودِ نقطه خطر، کاربرد آن را عملاً از بین میبرد.
متعلقات لازم: بست تابلو ترافیکی با پیچ و مهره · پایه تابلو لولهای رنگ کورهای
سفارش فقط بدنه بدون شبرنگ
اگر تابلوساز هستید و شبرنگکاری را خودتان انجام میدهید، میتوانید بهجای تابلوی آماده فقط بدنه را به صورت فریم خام تابلو مثلث ارتفاع ۶۰ سانتیمتر سفارش دهید. فریم خام محصول مستقلی است: ورق برش و خمخورده با پوشش، بدون هیچ شبرنگ و نمادی — نه حتی حاشیه قرمز. این با تابلوی کامل که حاشیه بازتابنده و نماد دارد کاملاً متفاوت است.
نکات نصب
- تابلو اخطاری را همیشه پیش از نقطه خطر نصب کنید، نه در خود آن نقطه.
- تابلو باید عمود بر مسیر دید راننده باشد؛ انحراف زاویه بازتاب شبرنگ را بهشدت کاهش میدهد.
- هر دو بست را متقارن و با گشتاور یکنواخت ببندید تا ورق ۱.۲۵ میلیمتری تاب برندارد.
- مسیر دید تابلو را از شاخ و برگ درختان و تابلوهای دیگر پاک نگه دارید؛ تابلوی اخطاری دیدهنشده مثل نصبنشده است.
- در محیطهای ساحلی و صنعتی از بست و پیچ گالوانیزه استفاده کنید.
چرا مهان ترافیک
مهان ترافیک تولیدکننده مستقیم تابلوهای ترافیکی است. برش ورق، خمکاری فریم، رنگ کورهای الکترواستاتیک، برش کامپیوتری نماد و شبرنگکاری همگی در کارگاه خودمان انجام میشود. این یعنی امکان تولید هر تابلو در حالت فریمدار یا ورقی، با ورق گالوانیزه یا رنگ کورهای، و با هر نماد آییننامهای یا سفارشی — بدون الزام به تیراژ بالا. تحویل با فاکتور رسمی برای شهرداریها، دهیاریها، ادارات راه و پیمانکاران عمرانی، و ارسال به سراسر کشور. بیش از ۵۰۰ پروژه اجراشده در بیش از ۱۵۰ شهر پشتوانه این محصول است.
مدل کارگاهی سبک این خانواده را هم ببینید: تابلو اخطاری کارگاهی کارتن پلاست؛ فهرست کامل اعضا هم در دستهٔ تابلوهای اخطاری قابل مشاهده است.
سوالات متداول
تفاوت شبرنگ رده مهندسی و لانهزنبوری چیست؟
هر دو شبرنگ هفت ساله هستند و عمر یکسانی دارند. تفاوتشان در طرح سطح است: رده مهندسی ساده و بدون نقش است، لانهزنبوری نقش ششضلعی روی سطح دارد. هنگام استعلام مشخص کنید کدام را میخواهید.
تفاوت تابلو اخطاری با تابلو انتظامی چیست؟
تابلو اخطاری مثلثی است و از خطر پیشرو خبر میدهد. تابلو انتظامی دایرهای است و دستور یا ممنوعیت اعلام میکند و الزام قانونی دارد.
فریمدار بگیرم یا ورقی؟
فریمدار مقاومت بیشتری در برابر باد و ضربه دارد و لبهاش گرد و ایمن است؛ مناسب نصب دائمی. ورقی اقتصادیتر است و برای پروژههای پرتعداد و کاربرد کارگاهی مناسبتر.
گالوانیزه بگیرم یا رنگ کورهای؟
در محیطهای مرطوب، ساحلی، صنعتی و پالایشگاهی گالوانیزه مقاومت بهتری در برابر خوردگی دارد. در محیط شهری معمولی، رنگ کورهای الکترواستاتیک کاملاً کافی است.
ارتفاع ۶۰ بگیرم یا ۷۵؟
۶۰ برای معابر شهری، محوطهها و کارگاهها که سرعت پایینتر است. ۷۵ برای جاده و مسیرهای برونشهری که راننده باید تابلو را از فاصله دورتری تشخیص دهد.
برای هر تابلو چند بست لازم است؟
یک جفت، یعنی دو عدد بست تابلو ترافیکی — یکی بالا و یکی پایین. بستها جداگانه سفارش داده میشوند.
تابلو را در چه فاصلهای از نقطه خطر نصب کنم؟
در معابر شهری معمولاً ۵۰ تا ۱۰۰ متر پیش از نقطه خطر. هرچه سرعت مجاز بالاتر باشد این فاصله بیشتر میشود. نصب در خودِ نقطه خطر، کارکرد تابلو را از بین میبرد.
امکان سفارش نماد خاص وجود دارد؟
بله. تمام نمادهای اخطاری آییننامه و همچنین نمادهای سفارشی برای محوطههای صنعتی و کارگاهی با برش کامپیوتری اجرا میشوند.
استعلام قیمت و ثبت سفارش
برای دریافت قیمت عمده تابلو اخطاری مثلث ۶۰ سانتیمتر، مشاوره انتخاب میان فریمدار و ورقی، گالوانیزه و رنگ کورهای، و انتخاب رده شبرنگ متناسب با محل نصب، با کارشناسان مهان ترافیک تماس بگیرید. ارسال به سراسر کشور و صدور فاکتور رسمی برای سازمانها، شهرداریها و پیمانکاران انجام میشود.
