راهنمای انتخاب انواع تابلو معابر پرچمی

تابلو معابر پرچمی صفحهٔ نام معبری است که عمود بر مسیر روی پایه می‌ایستد؛ همان کالایی که در کوچه‌ها با نام تابلو کوچه، تابلو اسامی معابر و تابلو سرکوچه هم شناخته می‌شود. «پرچمی» یعنی صفحه از لوله بیرون می‌آید و موازی مسیر نیست؛ به همین دلیل راننده هم از داخل کوچه و هم از خیابان متقاطع، نام را می‌بیند. این صفحه مادرِ انتخاب در این خانواده است: ۳۱×۶۰ برای نام کوتاه، ۳۱×۸۰ برای نام بلندتر یا نام به‌همراه پیکان انشعاب، و ۱۰۰×۴۰ برای خوانده‌شدن عنوان از فاصله. مشخصات فنی هر سه قطع در جدول همین صفحه آمده است.

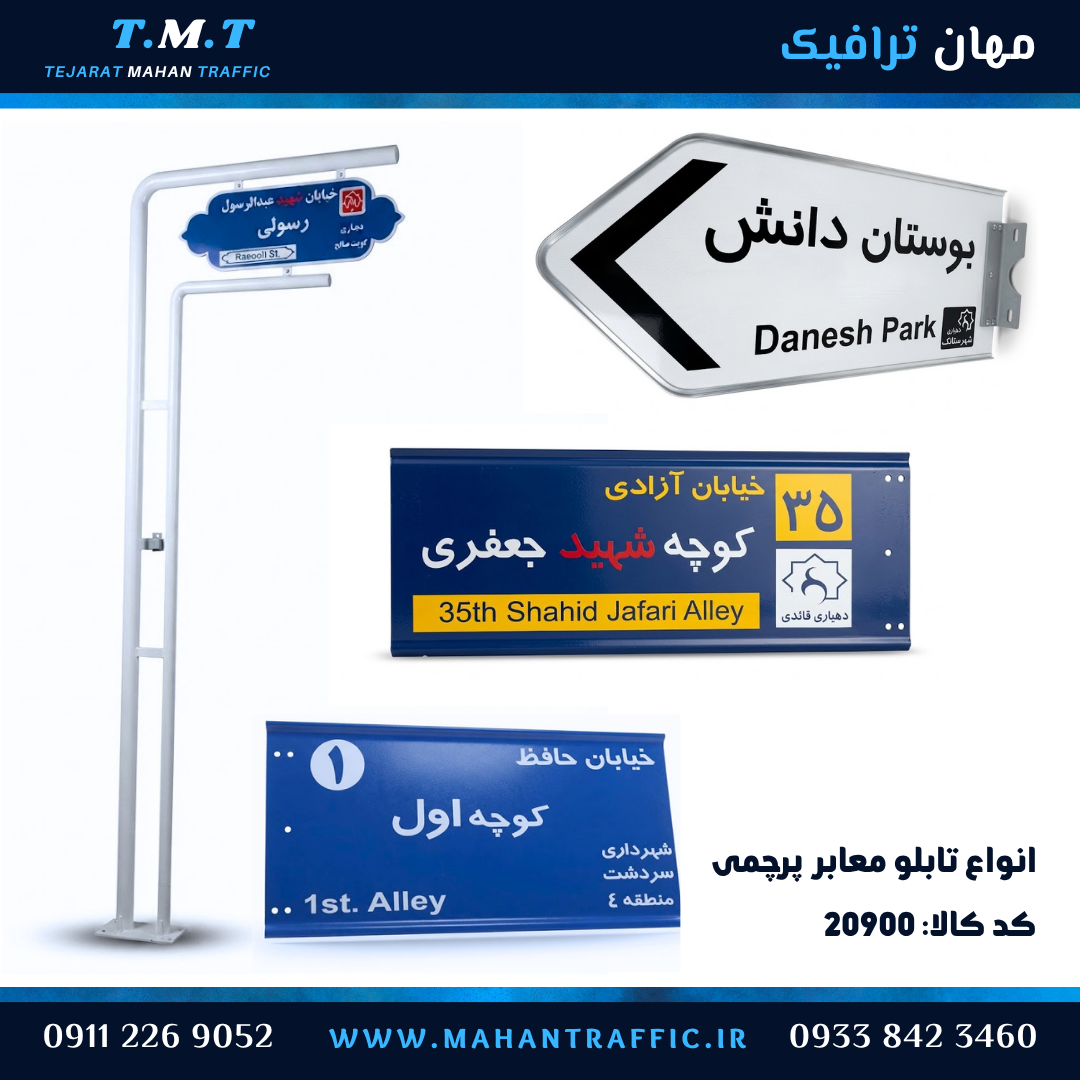

انواع تابلو معابر پرچمی: سه قطع روی پایه

هر قطع برای یک کار ساخته شده است؛ سه مدل جایگزین هم نیستند:

نسخهٔ بدون نوشتار شبرنگ روی همین قطع‌ها هم ساخته می‌شود و در صفحهٔ تابلو معابر پرچمی خام آمده است؛ آن کالا برای کارگاه و پروژه‌ای است که لایهٔ شبرنگ را در محل اجرا می‌کند. دو مدل دیگر این دسته از این صفحه انتخاب نمی‌شوند: مدل نصب‌شده روی نما در راهنمای تابلو معابر دیواری و مدل خاص محور در تابلو معابر طرح‌دار و پایه‌دار بررسی می‌شود.

مشخصات فنی تابلو معابر پرچمی

این جدول سه قطع را کنار هم می‌گذارد تا در استعلام، هر ردیف با مشخصات خودش نوشته شود:

کدام قطع برای کدام نام؟

مفهوم رنگ زمینه

رنگ زمینه در این تابلوها پیام دوم است و در ضوابط شهری معنا دارد:

اگر دفترچهٔ پروژه رنگ مصوب دارد، همان اجرا می‌شود؛ در غیر این صورت رنگ زمینهٔ رایج شهری پیشنهاد می‌شود. یکدستی رنگ در یک محله، از خودِ رنگ مهم‌تر است. نارنجی را بدون پشتوانهٔ اسناد پروژه انتخاب نکنید.

پایه، بست کتابی و متعلقات نصب

هر سه قطع پرچمی روی پایهٔ لوله نمره ۶ می‌ایستند و با بست کتابی بسته می‌شوند. اقلامی که در استعلام باید تکلیفشان روشن شود:

• پایهٔ لوله نمره ۶ — ارتفاع متعارف ۳ متر، طبق شرایط معبر
• یک ست بست کتابی برای هر صفحه؛ دو صفحه روی یک لوله، دو ست
• پیچ و مهرهٔ اتصال، اگر در ست بست پیش‌بینی نشده باشد
• برای نصب روی نما: پیچ و رول‌پلاک به‌جای لوله و بست
• ارتفاع نصب، از کف تمام‌شده تا زیر تابلو اندازه‌گیری می‌شود، نه از تاج لوله

بست تخت علائمی که موازی مسیر نصب می‌شوند، جای بست کتابی را نمی‌گیرد. در کوچهٔ باریک هم صفحه نباید به شاخهٔ درخت یا سیم برق برسد؛ مسیر پایه را پیش از بتن‌ریزی بررسی کنید.

ارتفاع خام و ارتفاع نهایی؛ «۳۳×۶۰» در دفترچه یعنی چه؟

در بعضی اسناد برای همین کالا «۳۳×۶۰» یا «۳۳×۸۰» نوشته می‌شود. این عدد دوم کالای دیگری نیست: ورق پیش از خم‌کاری از بالا و پایین حدود یک سانتی‌متر اضافه دارد و پس از پرس، ارتفاع مفید به ۳۱ می‌رسد. یک ردیف با همان کد کالا بنویسید و ارتفاع نهایی را مبنا بگیرید؛ فقط اگر سند صریحاً «ورق خام» خواسته باشد، تفاوت را در استعلام بگویید.

تعداد و استعلام قیمت تابلو معابر پرچمی

مبنای شمارش، «جهت دید» است نه متر طول معبر؛ برای هر کوچه بنویسید نام از چند جهت خوانده می‌شود. دو جهت دید یعنی دو صفحه. برای استعلام این اقلام را بفرستید:

• فهرست نام معابر با قطع هر ردیف (۳۱×۶۰، ۳۱×۸۰ یا ۱۰۰×۴۰)
• تعداد جهت دید هر نام
• رنگ زمینه و جنس بدنه (ورق روغنی رنگ کوره‌ای یا گالوانیزه)
• نیاز به پایه و بست کتابی، یا فقط صفحه
• برای فرم پیکانی، سمت پیکان در هر نقطه

فهرست کامل این خانواده در دستهٔ تابلوهای معابر و بقیهٔ تابلوها در دستهٔ تابلوهای ترافیکی آمده است.

پرسش‌های متداول درباره تابلو معابر پرچمی

تابلو معابر پرچمی چیست؟

صفحهٔ نام معبر با نوشتار شبرنگ که عمود بر مسیر روی پایه می‌ایستد. پرچمی بودن یعنی صفحه روی لوله می‌چرخد و از دو خیابان خوانده می‌شود؛ همین ویژگی، تفاوت اصلی آن با مدل نصب‌شده روی نما است.

تفاوت ۳۱×۶۰ و ۳۱×۸۰ در چیست؟

طول صفحه: ۳۱×۶۰ برای نام دو یا سه واژه، و ۳۱×۸۰ برای نام بلندتر یا نام به‌همراه پیکان انشعاب. ارتفاع هر دو ۳۱ سانتی‌متر است و نصبشان تفاوتی ندارد.

«۳۳×۶۰» در دفترچه با این کالا یکی است؟

بله؛ ۳۳ ارتفاع ورق پیش از خم‌کاری و ۳۱ ارتفاع نهایی است. یک ردیف بنویسید و ارتفاع نهایی را مبنا بگیرید.

قطعهٔ ۱۰۰×۴۰ فقط پرچمی است؟

نه؛ همین قطع به‌صورت دیوارکوب هم سفارش داده می‌شود. اگر روی نما نصب می‌شود، نوع نصب را در استعلام بنویسید تا متعلقات درست (پیچ و رول‌پلاک یا لوله و بست) بسته شود.

فلش را روی ۳۱×۶۰ چاپ کنیم؟

توصیه نمی‌شود. پیکان فقط روی فرم پیکانی قطع ۳۱×۸۰ زاویه و خوانایی درست دارد؛ چاپ فلش روی مستطیل کوچک، پیام تابلو را خراب می‌کند.

پایه باید لوله نمره ۶ باشد؟

برای این سه قطع، نمره ۶ انتخاب رایج است. لولهٔ ضعیف‌تر در باد، صفحه را کج می‌کند و لقی بست را زیاد می‌کند.

برای هر تابلو چند ست بست لازم است؟

یک ست برای هر صفحه. برای دو صفحه روی یک لوله، دو ست. بست تخت علائم موازی مسیر جای بست کتابی را نمی‌گیرد.

شبرنگ چند ساله برای این قطع‌ها مناسب است؟

در شهر و روستا معمولاً ردهٔ مهندسی سه‌ساله کافی است. ردهٔ هفت‌ساله را وقتی انتخاب کنید که دفترچهٔ پروژه یا مناقصهٔ نام‌گذاری صریحاً بازتاب بالاتر خواسته باشد. مشخصات رول‌ها در صفحهٔ شبرنگ سه‌ساله مهندسی آمده است.

تابلو معابر شهری و روستایی چه تفاوتی دارند؟

قطعه و ساخت یکی است؛ تفاوت در تیراژ، طول نام‌ها و شرایط نصب است. در شهر، نام‌های بلند و تقاطع‌های پرگردش بیشتر است و در روستا، تیراژ نام‌های کوتاه. فهرست هر دو با همان ستون‌های استعلام (نام، قطع، جهت دید، رنگ) بسته می‌شود.

نسخهٔ بدون شبرنگ به چه کار می‌آید؟

برای کارگاه و دپو، یا پروژه‌ای که لایهٔ شبرنگ را در محل اجرا می‌کند. در معبر شب‌رو، صفحهٔ خام نام را برنمی‌گرداند و برای آن مسیر توصیه نمی‌شود.

برای استعلام قیمت چه بفرستم؟

فهرست نام‌ها، قطع هر ردیف، تعداد جهت دید، رنگ زمینه، جنس بدنه و نیاز به پایه و بست. با همین اقلام، قیمت واحد هر ردیف بسته می‌شود.
