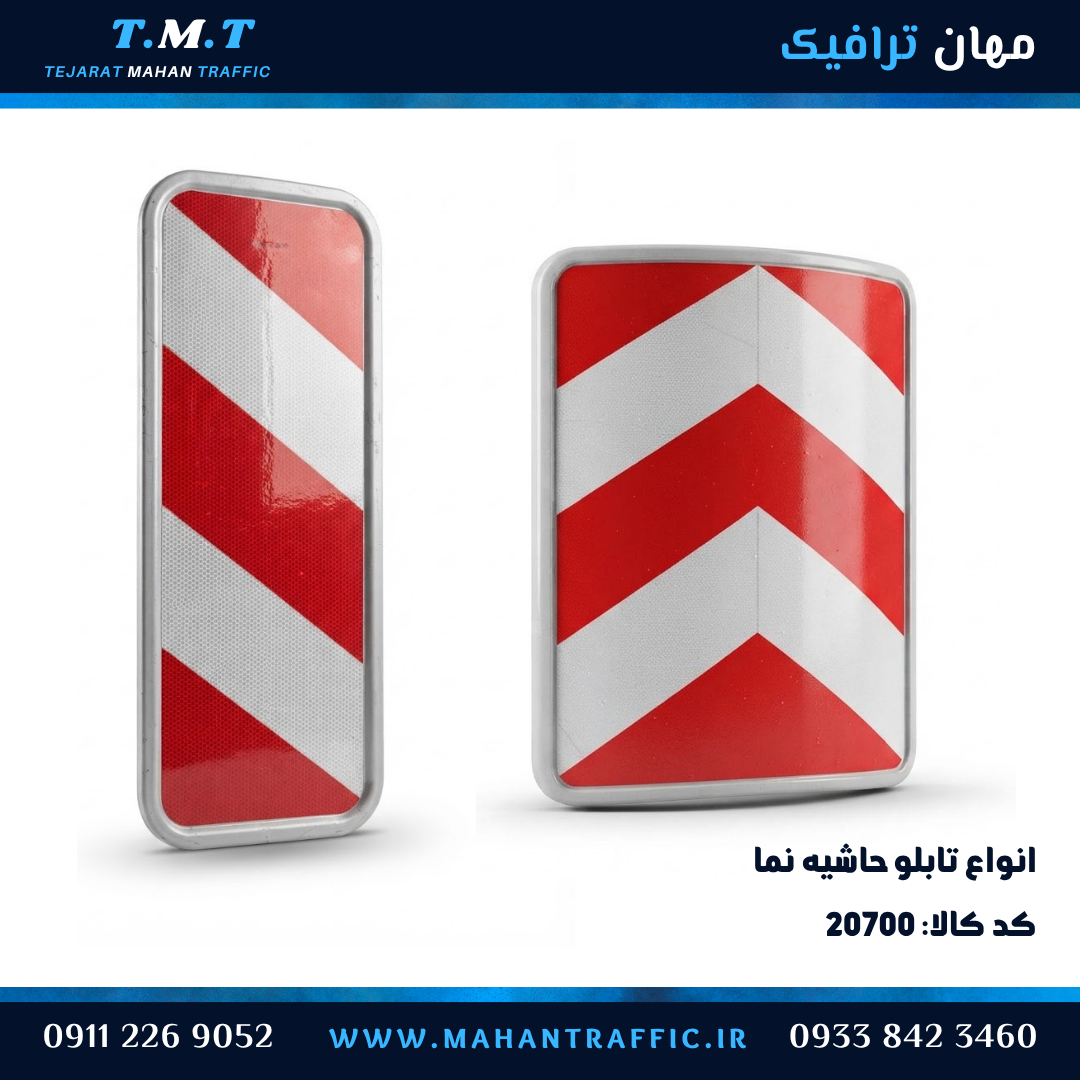

انواع تابلوهای حاشیهنما — راهنمای انتخاب و خرید
کد محصول: 20700
تابلوهای حاشیهنما علائمی هستند که در منتهی‌الیه دو طرف معبر نصب می‌شوند و با نوارهای مورب شبرنگی، مرز و عرض واقعی راه را برای راننده آشکار می‌کنند. کارکردشان ترسیم لبه مسیر است، نه اعلام جهت حرکت.
این صفحه راهنمای انتخاب است. دو تصمیم اصلی دارید: تخت یا محدب، و یکطرفه یا دوطرفه.
حاشیهنما جهت را نشان نمی‌دهد
این رایج‌ترین اشتباه در بازار است و باید صریح گفته شود: نوارهای مورب روی حاشیهنما فلش نیستند.
شیب نوارها فقط موقعیت تابلو نسبت به مسیر را نشان می‌دهد — یعنی اینکه این تابلو لبه سمت راست است یا لبه سمت چپ. هیچ پیامی درباره اینکه راننده به کدام سمت برود ندارد.
در ادبیات راهنمایی و رانندگی و کتاب‌های آیین‌نامه، این محصول با نام «تابلو حاشیهنما» و کارکرد «آشکارسازی مرز راه» شناخته میشود؛ به همین دلیل در فهرست تابلوهای جهت‌نما، اخطاری و خطرنما قرار نمی‌گیرد. اگر این پرسش پیش آمده که کدام تابلو جزو حاشیهنما نیست، پاسخ کوتاه این است: تابلوی بال کبوتری (جهت‌نما)، تابلوی مثلثی اخطاری و تابلوهای خطرنما در این خانواده شمرده نمی‌شوند.
| حاشیهنما | جهت‌نما (بال کبوتری) | |
|---|---|---|
| پیام | «مرز راه اینجاست» | «مسیر از اینجا می‌پیچد» |
| طرح | نوارهای مورب موازی | فلش پهن زاویه‌دار |
| محل نصب | در امتداد معبر، دو طرف | بیرونی‌ترین نقطه قوس |
| سفارش | جفت راست و چپ | فقط جهت پیچ |
در بسیاری از فروشگاه‌ها این دو با هم خلط شده‌اند و حتی با نام «حاشیهنما (جهت‌نما)» عرضه می‌شوند. اگر پروژه شما به نمایش جهت قوس نیاز دارد، تابلوی جهت‌نما محصول درست است.
اصل قرینگی — قاعده‌ای که تعداد سفارش را تعیین می‌کند
حاشیهنما بهصورت قرینه در دو طرف معبر نصب میشود. نسخه راست و چپ آینه یکدیگرند و شیب نوارهایشان مخالف هم است.
دلیلش این است که راننده در شب باید فوراً تشخیص دهد تابلوی روبه‌رو مربوط به کدام لبه راه است. وقتی هر دو طرف نصب شوند، ذهن راننده عرض کامل معبر را می‌سازد — نه فقط یک نقطه.
خطای سفارشی که پروژه را نیمه‌کاره می‌گذارد: بسیاری از خریداران فقط «حاشیهنمای راست» سفارش می‌دهند چون آن را بیشتر دیده‌اند. نتیجه این است که سمت چپ معبر بدون علامت می‌ماند و کریدور بصری کامل نمیشود.
قاعده: در معبر دوطرفه، تعداد راست و چپ را جداگانه اعلام کنید. در بیشتر پروژه‌ها این دو عدد برابرند.
کدام مدل را انتخاب کنیم؟
| محصول | کجا | چرا |
|---|---|---|
| ۶۰×۲۰ تخت | امتداد معبر مستقیم | فرم کشیده افقی، هماهنگ با خط لبه · اقتصادی‌تر در تعداد بالا |
| ۵۰×۳۳ محدب | نقاط تمرکز و تصمیم | سطح ۴۰٪ بزرگ‌تر · بازتاب در زاویه وسیع‌تر |
قاعده انتخاب: در امتداد یک معبر مستقیم که راننده موازی با تابلوها حرکت می‌کند، مدل تخت کافی است. در نقاط تمرکز — جزیره میانی، پیچ، تنگ‌شدگی — که راننده باید تصمیم بگیرد یا زاویه دیدش متغیر است، محدب انتخاب درست است.
سطح مدل محدب ۱۶۵۰ سانتی‌متر مربع در برابر ۱۲۰۰ سانتی‌متر مربع مدل تخت است — حدود ۴۰ درصد بیشتر.
یکطرفه یا دوطرفه؟
این تفکیک فقط در مدل محدب موضوعیت دارد و دو محصول با پیام متضاد است:
| یکطرفه — نوار مورب | دوطرفه — نماد V | |
|---|---|---|
| پیام | «مرز راه در این سمت است» | «مانع پیش رو، از دو طرف قابل عبور» |
| محل | لبه معبر، در امتداد مسیر | نوک جزیره میانی، ابتدای رفیوژ، سه‌راهی T |
| سفارش | جفت راست و چپ | تکی — هر دو جهت را پوشش می‌دهد |
در نوک جزیره، راننده با یک مانع فیزیکی روبه‌رو است — نه با لبه‌ای که از کنارش می‌گذرد. اگر در این نقطه تابلوی یکطرفه نصب شود، راننده برداشت می‌کند فقط یک سمت قابل عبور است.
ارتفاع نصب — پایینتر از سایر تابلوها
حاشیهنما روی پایه پروفیل ۴×۲ و در ارتفاع ۱.۲ تا ۱.۵ متر نصب میشود. این عدد به‌طور محسوسی پایینتر از ارتفاع استاندارد تابلوهای اخطاری و انتظامی (۲ تا ۲.۲ متر) است.
دلیلش فنی است: حاشیهنما باید در میدان دید نزدیک راننده و نزدیک به سطح راه باشد تا مرز واقعی معبر را ترسیم کند. اگر در ارتفاع تابلوهای معمولی نصب شود، از سطح جاده فاصله می‌گیرد و دیگر «لبه» را نشان نمی‌دهد.
پیامد ایمنی که در انتخاب مؤثر است: ارتفاع ۱.۲ متر یعنی تابلو در ارتفاع دست و شانه عابر پیاده قرار می‌گیرد. در معابری با تردد پیاده زیاد — محدوده مدرسه، بازار، مرکز شهر — لبه تیز ورق در این ارتفاع ریسک دارد و نسخه فریم‌دار با لبه گرد انتخاب مسئولانه‌تری است.
مشترکات همه تابلوهای حاشیهنما
- دو نوع ساخت: فریم‌دار با خم‌کاری دور تا دور و گوشه گرد، یا ورقی تخت.
- دو نوع پوشش: ورق گالوانیزه برای محیط‌های مرطوب و ساحلی، یا رنگ پودری کوره‌ای الکترواستاتیک برای شرایط جوی معمولی.
- ضخامت ورق: ۱.۲۵ میلی‌متر.
- آماده‌سازی سطح: چرب‌زدایی کامل پیش از رنگ‌پاشی.
- کل سطح شبرنگ است — هم نوارهای قرمز و هم سفید، مطابق استاندارد ASTM D4956.
- پایه استاندارد: پروفیل ۴×۲.
انتخاب شبرنگ
چون کل سطح این تابلوها شبرنگ است، کیفیت آن مستقیماً کارکرد محصول را تعیین می‌کند:
| رده | طرح سطح | کاربرد |
|---|---|---|
| سه ساله | ساده | محوطه داخلی و کاربرد موقت |
| هفت ساله رده مهندسی | ساده و بدون نقش | معابر شهری با روشنایی مناسب |
| هفت ساله لانه‌زنبوری EGP | دارای نقش لانه‌زنبوری | معابر پرتردد، اتوبان شهری و جزیره میانی |
| ده ساله HIP | پربازتاب | نقاط پرتصادف و محورهای بدون روشنایی |
نکته‌ای که اغلب اشتباه گفته میشود: «رده مهندسی» و «لانه‌زنبوری» هر دو در رده هفت ساله قرار دارند و تفاوتشان در طرح سطح است، نه در عمر.
قاعده مخصوص حاشیهنما: تمام تابلوهای یک معبر — راست و چپ — را با یک رده شبرنگ سفارش دهید. اگر یک سمت روشن‌تر از سمت دیگر باشد، تقارن بصری از بین می‌رود و راننده در شب عرض معبر را نامتوازن درک می‌کند.
سه خطای رایج در سفارش
۱. سفارش فقط نسخه راست. حاشیهنما قرینه است و بدون نسخه چپ، کریدور بصری کامل نمیشود.
۲. نصب یکطرفه در نوک جزیره. در این نقطه راننده با مانع روبه‌روست و نماد V لازم است، نه نوار مورب.
۳. انتخاب محدب برای کل معبر. محدب گران‌تر است و مزیتش فقط در نقاط تمرکز معنا دارد. در امتداد مستقیم، تخت هم همان کار را می‌کند.
پایه و متعلقات
- پایه تابلو پروفیل — گزینه استاندارد این خانواده
- بست تابلو ترافیکی با پیچ و مهره
- راهنمای بست و اتصالات تابلو
آنچه هنگام سفارش باید مشخص کنید
- طول معبر و تعداد نقاط نصب
- تفکیک راست و چپ — جداگانه، نه یک عدد کلی
- تعداد جزیره میانی و رفیوژ — برای محاسبه نسخه دوطرفه V
- میزان تردد پیاده — مبنای انتخاب فریم‌دار یا ورقی
- وضعیت روشنایی معبر — مبنای رده شبرنگ
- محیط نصب — شهری معمولی، ساحلی یا صنعتی
با این اطلاعات، به جای قیمت واحد، چیدمان کامل معبر با تفکیک مدل و جهت را دریافت می‌کنید.
پرسش‌های پرتکرار
تفاوت حاشیهنما با جهت‌نما چیست؟
حاشیهنما مرز و عرض راه را مشخص می‌کند و نوارهای مورب دارد؛ جهت‌نما یا بال کبوتری جهت چرخش قوس را نشان می‌دهد و فلش پهن دارد. نوارهای مورب حاشیهنما فلش نیستند و جهت حرکت را اعلام نمی‌کنند.
چرا باید راست و چپ را با هم سفارش داد؟
چون حاشیهنما بهصورت قرینه در دو طرف معبر نصب میشود و شیب نوارهای دو نسخه مخالف هم است. اگر فقط یک سمت نصب شود، عرض معبر در شب کامل درک نمیشود.
تخت یا محدب؟
در امتداد معبر مستقیم که راننده موازی تابلوها حرکت می‌کند، مدل تخت ۶۰×۲۰ کافی و اقتصادی‌تر است. در نقاط تمرکز مانند جزیره میانی، پیچ و تنگ‌شدگی که زاویه دید متغیر است، مدل محدب ۵۰×۳۳ مناسب‌تر است.
نسخه دوطرفه با نماد V کجا نصب میشود؟
در نوک جزیره میانی، ابتدای رفیوژ و سه‌راهی T — نقاطی که جریان ترافیک به دو شاخه تقسیم میشود و راننده با مانع فیزیکی روبه‌روست.
ارتفاع نصب چقدر است؟
۱.۲ تا ۱.۵ متر روی پایه پروفیل ۴×۲ — پایینتر از تابلوهای اخطاری و انتظامی، تا تابلو نزدیک سطح راه و در میدان دید نزدیک راننده باشد.
فریم‌دار یا ورقی؟
در معابر با تردد پیاده زیاد فریم‌دار توصیه میشود، چون در ارتفاع ۱.۲ متر لبه تیز ورق در ارتفاع دست و شانه عابر قرار می‌گیرد. در مدل محدب، فریم علاوه بر ایمنی انحنای سطح را هم در طول زمان حفظ می‌کند.
چه رده شبرنگی مناسب است؟
برای معابر شهری با روشنایی مناسب هفت ساله رده مهندسی، برای معابر پرتردد و جزیره میانی لانه‌زنبوری EGP و برای محورهای بدون روشنایی ده ساله HIP. تمام تابلوهای یک معبر باید یک رده داشته باشند.
فهرست کامل این خانواده در دسته تابلوهای حاشیهنما قابل مشاهده است؛ برای دیدن همهٔ خانواده‌ها هم به دستهٔ تابلوهای ترافیکی سر بزنید.
قیمت تابلو حاشیه نما به چه چیزهایی بسته است؟
چهار عامل قیمت هر ردیف سفارش را تعیین می‌کند: مدل (تخت ۶۰×۲۰ یا محدب ۵۰×۳۳)، حالت تولید (فریم‌دار یا ورقی)، ردهٔ شبرنگ، و تعداد نقاط نصب در طول معبر. نکته‌ای که برآوردها را جابه‌جا می‌کند این است که حاشیهنما جفتی سفارش داده میشود: هر نقطهٔ معبر یک راست و یک چپ می‌خواهد، پس عدد نهایی نزدیک دو برابر تعدادی است که در نگاه اول به‌نظر می‌رسد. اگر طول معبر، تعداد قوس‌ها و جزیره‌ها و وضعیت روشنایی شبانه را بفرستید، تعداد هر مدل را جدا محاسبه می‌کنیم و قیمت همان ترکیب را اعلام می‌کنیم.
حاشیهنمای راست و چپ از کدام دید تعریف میشود؟
راست و چپ در حاشیهنما از دید کسی تعریف میشود که در جهت مجاز معبر حرکت می‌کند: حاشیهنمای راست روی لبهٔ سمت راست همان مسیر و نسخهٔ چپ روی لبهٔ مقابل بسته میشود و شیب نوارهای دو نسخه مخالف هم است. برای همین اگر در استعلام فقط بنویسید «حاشیهنما»، سمت نصب و شیب نوارها معلوم نمیشود و ممکن است جنس سفارش برای سمت اشتباه برش بخورد. در سفارش، عبارت را کامل بنویسید: «حاشیهنمای راست ۶۰×۲۰» یا «حاشیهنمای محدب دوطرفه ۵۰×۳۳».
اگر شبرنگ‌کاری و برچسب‌زنی را خودتان انجام میدهید، همین ابعاد ۶۰×۲۰ بهصورت فریم خام تابلوی حاشیهنما ۶۰×۲۰ هم عرضه میشود؛ فریم خام در دو پوشش گالوانیزه و رنگ کوره‌ای ساخته میشود.
مشاوره و ثبت سفارش
اگر طول معبر، تعداد جزیره‌ها و وضعیت روشنایی را برای ما بفرستید، چیدمان پیشنهادی با تفکیک مدل، جهت و رده شبرنگ را دریافت می‌کنید. برای استعلام قیمت و ثبت سفارش از طریق صفحه تماس با ما با کارشناسان مهان ترافیک در ارتباط باشید.
