تابلو حاشیهنما محدب ۵۰×۳۳
کد محصول: 20720

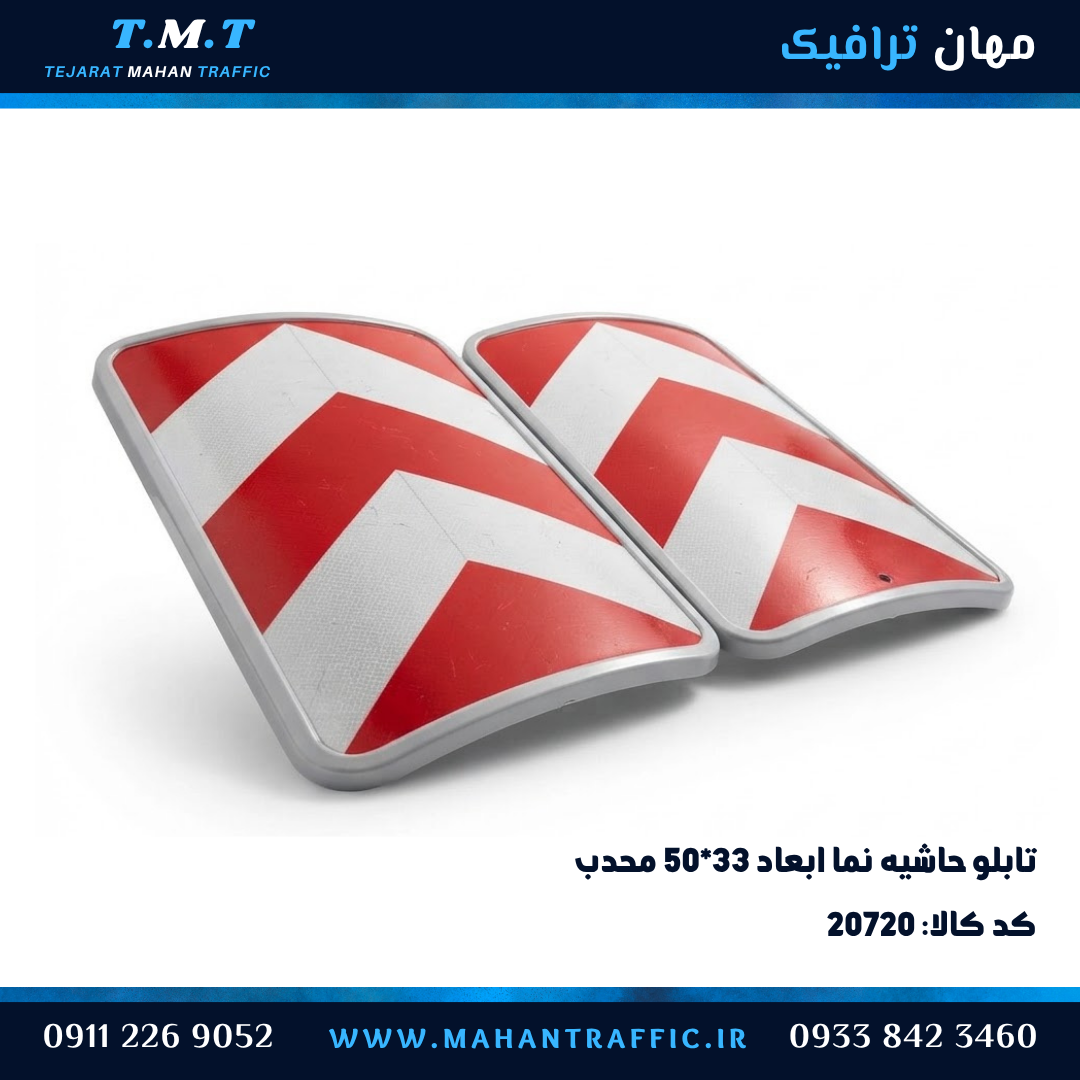

تابلو حاشیهنما محدب ۵۰×۳۳ نسخهای از تابلوهای حاشیهنماست که سطح آن بهجای تخت، خمیده اجرا شده است. این انحنا یک هدف فنی دارد: بازتاب نور در محدوده زاویهای وسیعتر، نه فقط وقتی راننده مستقیم روبهروی تابلو است.
این محصول در دو حالت تولید میشود که کاربرد کاملاً متفاوتی دارند: یکطرفه با نوارهای مورب برای لبه مسیر، و دوطرفه با نماد V برای نقاطی که مسیر دوشاخه میشود.
برای مقایسه با سایر انواع، راهنمای انتخاب تابلو حاشیهنما را ببینید.
یکطرفه یا دوطرفه؟ مهمترین تصمیم سفارش
این دو نسخه ظاهر متفاوتی دارند و جای یکدیگر نصب نمیشوند:
| یکطرفه | دوطرفه | |
|---|---|---|

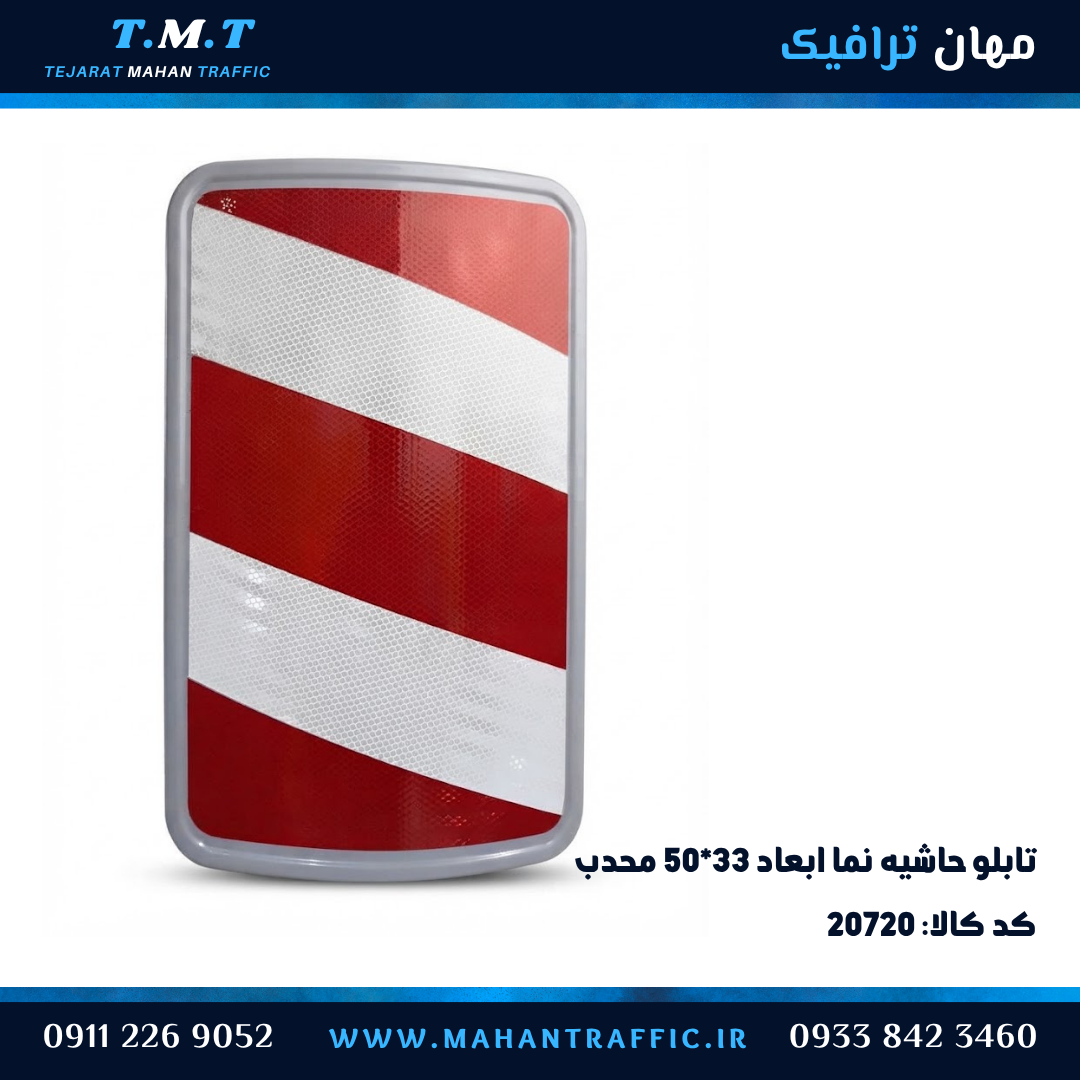

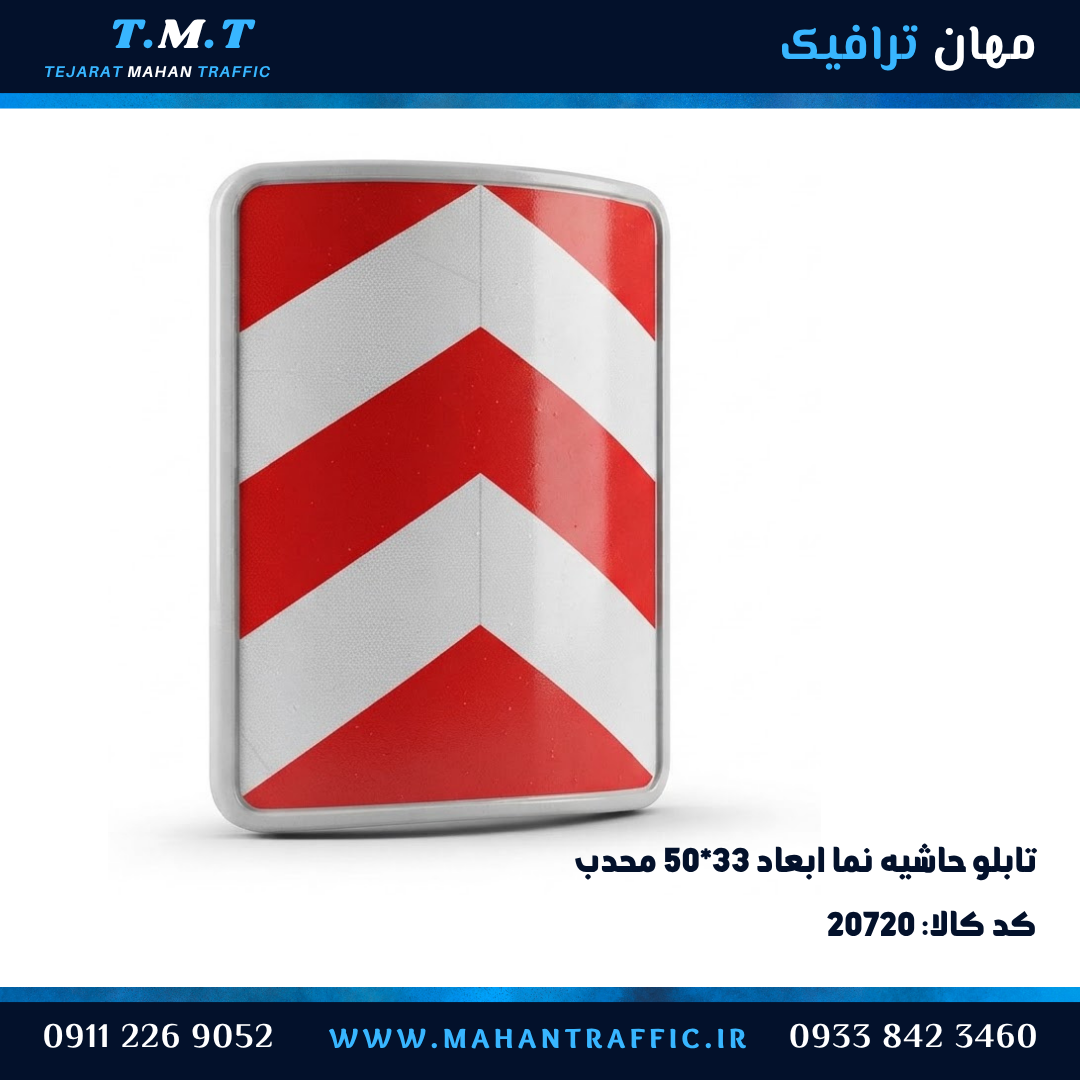

| طرح | نوارهای مورب موازی | نماد V — دو نوار زاویهدار به هم رسیده |
| پیام | «مرز راه در این سمت است» | «مسیر از اینجا به دو طرف میرود» |
| محل نصب | حاشیه راست یا چپ معبر | ابتدای جزیره میانی، رفیوژ، سهراهی |
| سفارش | جفت راست و چپ | تکی — خودش هر دو جهت را پوشش میدهد |
نسخه دوطرفه دقیقاً کجا لازم است؟ در نقطهای که جریان ترافیک به دو شاخه تقسیم میشود — ابتدای جزیره میانی، نوک رفیوژ، ورودی میدان و سهراهی T. در این نقاط راننده باید بفهمد مانع پیش رو دو طرف دارد و باید یکی را انتخاب کند. نماد V دقیقاً همین را میگوید.
اگر در چنین نقطهای تابلوی یکطرفه نصب شود، راننده تصور میکند فقط یک سمت قابل عبور است.
چرا محدب؟ سه مزیت فنی
تابلوی تخت فقط زمانی بازتاب کامل دارد که راننده تقریباً عمود بر آن باشد. اما حاشیهنما در لبه معبر نصب میشود و راننده همیشه از زاویه مایل به آن نزدیک میشود.
- بازتاب در زاویه وسیعتر: سطح خمیده در هر لحظه بخشی از خود را عمود بر چراغ خودرو قرار میدهد. یعنی راننده از فاصله دور، نزدیک و زوایای مختلف، همیشه بازتاب دریافت میکند.
- خطای نصب کمتر: در تابلوی تخت، چند درجه انحراف زاویه، بازتاب را بهشدت کم میکند. در محدب این حساسیت کمتر است — که در پروژههای پرتعداد و نصب سریع، تفاوت محسوسی ایجاد میکند.
- تجمع کمتر گرد و برف: سطح خمیده اجازه ماندگاری گرد و غبار و برف را کمتر میدهد و تابلو دیرتر کدر میشود.
در مقابل، نسخه تخت هزینه کمتری دارد و برای معابری که دید مستقیم است کافی است. برای معابر شهری استاندارد، حاشیهنما تخت ۶۰×۲۰ گزینه اقتصادیتری است.
کجا محدب لازم است؟
- ابتدای جزیره میانی و رفیوژ — نسخه دوطرفه
- پیچها و قوسها که راننده از زاویه متغیر نزدیک میشود
- حاشیه پل و نقاط تنگشدگی
- ورودی میدان و سهراهی
- معابری با دید محدود به دلیل دیوار یا ساختمان
- محورهای مهگیر که بازتاب از هر زاویه اهمیت دارد
حاشیهنما جهت را نشان نمیدهد
نکتهای که در بازار اغلب اشتباه گفته میشود: نوارهای مورب یا نماد V روی حاشیهنما، فلش نیستند. آنها جهت حرکت را اعلام نمیکنند.
کارکرد حاشیهنما آشکارسازی مرز و محدوده راه است. اگر پروژه شما به نمایش جهت چرخش قوس نیاز دارد، تابلوی جهتنما محصول درست است.
حالتهای تولید
| محور | فریمدار | ورقی |
|---|---|---|
| ساختار | خمکاری دور تا دور با گوشه گرد | ورق خمیده بدون فریم لبه |
| ایمنی لبه | لبه گرد و بدون برندگی | لبه تیز ورق |
| حفظ انحنا در طول زمان | بالا — فریم فرم را نگه میدارد | متوسط |
| هزینه | بیشتر | اقتصادیتر |
نکته مخصوص محدب: در این محصول فریمدار بودن علاوه بر ایمنی، انحنای سطح را در طول زمان حفظ میکند. ورق خمیده بدون فریم، پس از چند فصل تغییرات دمایی ممکن است فرم اولیهاش را از دست بدهد — و با از بین رفتن انحنا، مزیت اصلی محصول هم از بین میرود.
پوشش: ورق گالوانیزه برای مناطق مرطوب و ساحلی، یا رنگ پودری کورهای الکترواستاتیک برای شرایط جوی معمولی. سطح پیش از رنگپاشی کاملاً چربزدایی میشود.
انتخاب شبرنگ
کل سطح این تابلو شبرنگ است و در نسخه محدب، کیفیت شبرنگ اهمیت بیشتری دارد — چون شبرنگ باید روی سطح خمیده بدون چروک و حباب نصب شود و در زوایای مختلف یکنواخت بازتاب دهد.
| رده | طرح سطح | کاربرد پیشنهادی |
|---|---|---|
| سه ساله | ساده | محوطه داخلی و کاربرد موقت |
| هفت ساله رده مهندسی | ساده و بدون نقش | معابر شهری با روشنایی مناسب |
| هفت ساله لانهزنبوری EGP | دارای نقش لانهزنبوری | جزیره میانی و معابر پرتردد |
| ده ساله HIP | پربازتاب | نقاط پرتصادف و محورهای بدون روشنایی |
نکتهای که اغلب اشتباه گفته میشود: «رده مهندسی» و «لانهزنبوری» هر دو در رده هفت ساله قرار دارند و تفاوتشان در طرح سطح است، نه در عمر.
شبرنگ مطابق استاندارد ASTM D4956 اجرا میشود.
مشخصات
- ابعاد: ۵۰×۳۳ سانتیمتر
- فرم سطح: محدب (خمیده)
- طرح: نوار مورب (یکطرفه) یا نماد V (دوطرفه)
- نوع ساخت: فریمدار یا ورقی
- جنس بدنه: ورق روغنی یا گالوانیزه
- ضخامت ورق: ۱.۲۵ میلیمتر
- پوشش: رنگ پودری کورهای الکترواستاتیک یا گالوانیزه
- استاندارد شبرنگ: ASTM D4956
- پایه پیشنهادی: پروفیل ۴×۲
- ارتفاع نصب: ۱.۲ تا ۱.۵ متر
نصب
روی پایه پروفیل ۴×۲ و در ارتفاع ۱.۲ تا ۱.۵ متر نصب میشود — پایینتر از تابلوهای اخطاری و انتظامی، چون باید نزدیک سطح راه و در میدان دید نزدیک راننده باشد.
سه نکته اجرایی:
- در نسخه دوطرفه، تابلو باید دقیقاً روبهروی جریان ورودی باشد. نماد V فقط وقتی معنا میدهد که راننده آن را از روبهرو ببیند.
- ارتفاع تمام تابلوهای یک معبر یکسان باشد تا الگوی پیوسته شکسته نشود.
- در پیادهروهای پرتردد فریمدار انتخاب کنید. ارتفاع ۱.۲ متر یعنی تابلو در ارتفاع دست و شانه عابر است.
پایه و متعلقات
آنچه هنگام سفارش باید مشخص کنید
- تعداد یکطرفه و تعداد دوطرفه — جداگانه
- در نسخه یکطرفه: تعداد راست و چپ
- محل نصب — لبه معبر، جزیره میانی یا پیچ
- میزان تردد پیاده — مبنای انتخاب فریمدار
- وضعیت روشنایی — مبنای رده شبرنگ
پرسشهای پرتکرار
تفاوت نسخه یکطرفه و دوطرفه چیست؟
یکطرفه نوارهای مورب دارد و لبه یک سمت معبر را مشخص میکند. دوطرفه نماد V دارد و در نقاطی نصب میشود که مسیر به دو شاخه تقسیم میشود — ابتدای جزیره میانی، رفیوژ و سهراهی.
مزیت فرم محدب نسبت به تخت چیست؟
سطح خمیده در هر لحظه بخشی از خود را عمود بر چراغ خودرو قرار میدهد، بنابراین در زوایای مختلف بازتاب دارد. همچنین حساسیت کمتری به خطای زاویه نصب دارد و گرد و برف کمتر روی آن میماند.
آیا این تابلو جهت حرکت را نشان میدهد؟
خیر. نوارهای مورب و نماد V فلش نیستند. حاشیهنما مرز و محدوده راه را مشخص میکند؛ برای نمایش جهت قوس باید از تابلوی جهتنما استفاده شود.
چرا در محدب فریمدار توصیه میشود؟
چون فریم انحنای سطح را در طول زمان حفظ میکند. ورق خمیده بدون فریم ممکن است پس از چند فصل فرم اولیهاش را از دست بدهد و با از بین رفتن انحنا، مزیت اصلی محصول هم از بین میرود.
ارتفاع نصب چقدر است؟
۱.۲ تا ۱.۵ متر روی پایه پروفیل ۴×۲ — پایینتر از تابلوهای اخطاری و انتظامی، تا نزدیک سطح راه و در میدان دید نزدیک راننده باشد.
چه رده شبرنگی مناسب است؟
برای معابر شهری هفت ساله رده مهندسی، برای جزیره میانی و معابر پرتردد لانهزنبوری EGP و برای نقاط پرتصادف ده ساله HIP.
مشاوره و ثبت سفارش
اگر محل نصب و تعداد نقاط را برای ما بفرستید، تفکیک یکطرفه و دوطرفه و تعداد راست و چپ را محاسبه میکنیم. برای استعلام قیمت از طریق صفحه تماس با ما با کارشناسان مهان ترافیک در ارتباط باشید.
