انواع تابلوهای هشتضلعی | ایست و ایست بازرسی

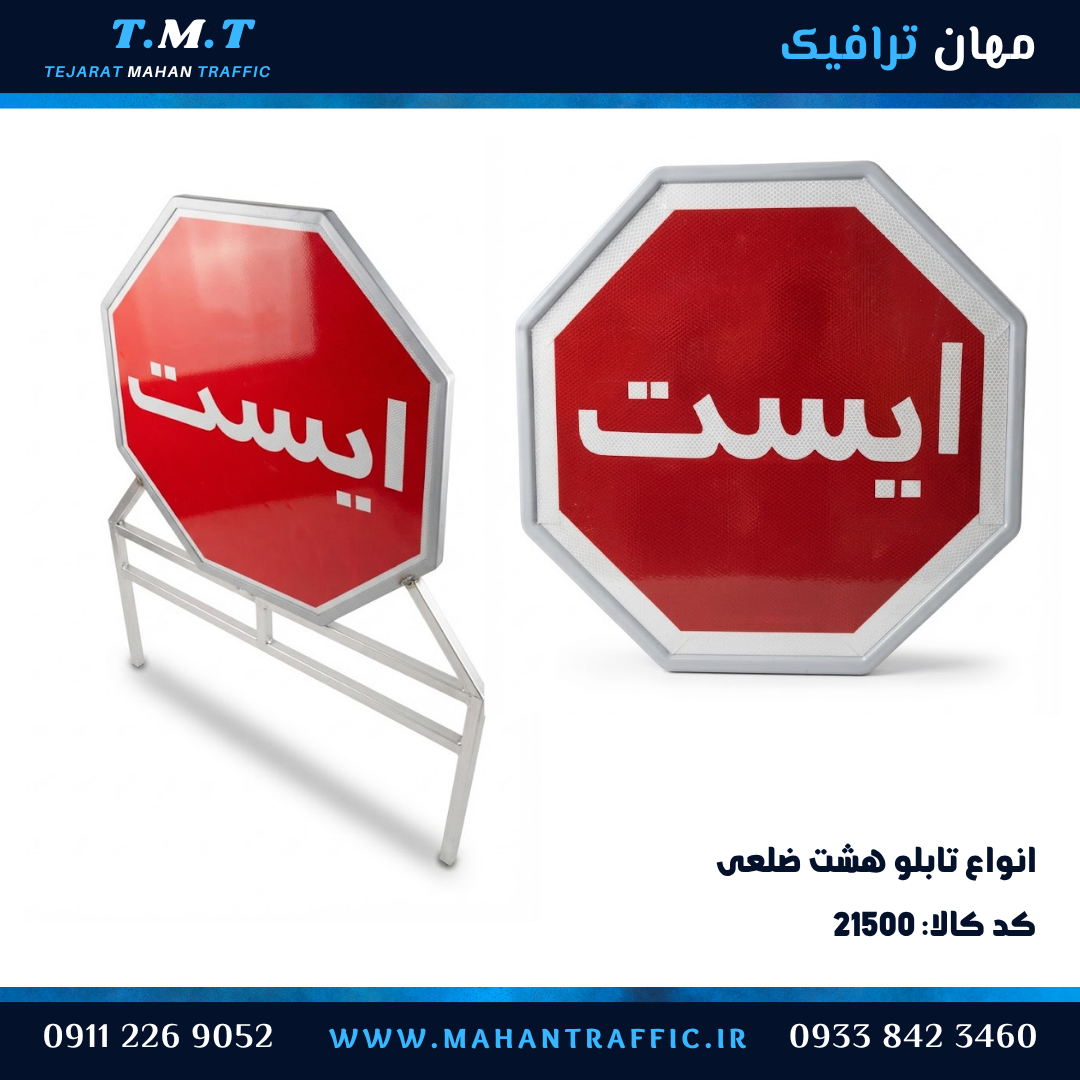

تابلوهای هشتضلعی کداماند و کدام مدل را برای کدام نقطه انتخاب کنیم؟
این خانواده سه مدل دارد و همه یک کار میکنند: دستور توقف را طوری نشان بدهند که راننده از فاصله و از زاویهٔ کج، فرم تابلو را بشناسد. انتخاب بین سه مدل با نیت نقطه انجام میشود، نه با ابعاد.
عددهای مشترک این خانواده کم است و همانها تصمیمسازند: قطر ۶۰ سانتیمتر برای معابر شهری، پارکینگ و محوطه، و ۷۵ سانتیمتر برای جادهٔ اصلی و مسیر پرسرعت؛ ورق ۱٫۲۵ میلیمتر با پوشش گالوانیزه یا رنگ پودری کورهای. فرم هشتضلعی در جدول علائم جای دیگری تکرار نشده و همین یکتایی، تشخیصدادن آن را از پشت خودروی سنگین ممکن میکند.
کد راهنمای این صفحه ۲۱۵۰۰ است و کالا نیست؛ هر مدل کد خودش را دارد. ردهٔ شبرنگ را از سرعت مسیر بگیرید نه از سلیقه: سهساله برای پارکینگ و کار موقت، هفتساله EGP برای معابر شهری و راه اصلی، دهساله HIP برای آزادراه و نقاطی که تابلو باید از دور دیده شود.
کاربردها: سه مسیر، سه مدل
| نیت نقطه | مدل | نصب |
|---|---|---|
| تقاطع، خروجی پارکینگ، انتهای فرعی به اصلی؛ نقطهٔ ثابت | تابلو ایست هشتضلعی فریمدار | پایهٔ لولهای یا پروفیل با فونداسیون یا بلوک بتنی |
| پلیسراه، گمرک، ایست امنیتی، ورودی پایگاه؛ ایست موقت | تابلو ایست بازرسی هشتضلعی پایهدار | پایهٔ سیار پروفیل یا لوله، قابل جابهجایی |
| کارگاه تابلوسازی با خط شبرنگکاری یا چاپ خودش | فریم خام تابلوی هشتضلعی ۶۰ | بدنهٔ خام؛ پایه و بست جدا سفارش میشود |
نقطههای رایج این خانواده: تقاطع بدون چراغ راهنما، انتهای خیابان فرعی که به اصلی میرسد، خروجی پارکینگ عمومی و مجتمع تجاری، محوطهٔ کارگاهی، و نزدیک خطوط راهآهن. اگر نقطه ثابت است و سالها میماند، مدل فریمدار؛ اگر نقطه جابهجا میشود، مدل پایهدار.
چرا قالب «ایست» هشتضلعی شد
در جدول علائم، مثلث معنای هشدار دارد، دایره معنای حکم و مستطیل معنای اطلاعات. اگر دستور توقف داخل مثلث بنشیند با تابلوی اخطاری قاطی میشود و اگر داخل دایره برود با علائم انتظامی. صورت مسئلهٔ «توقف کامل» نه با رنگ حل میشد و نه با نوشته؛ با فرم حل شد. هشتضلعی در هیچ علامت دیگری تکرار نشده و همین یکتایی باعث میشود راننده حتی وقتی بخشی از تابلو پوشیده است، مقصود را از چند ضلع قرمز و حاشیهٔ سفید بشناسد.
سه مدل در یک جدول
| معیار | فریمدار | بازرسی پایهدار | فریم خام |
|---|---|---|---|
| کد کالا | ۲۱۵۰۱ | ۲۱۵۰۲ | ۲۱۶۰۷ |
| قطر | ۶۰ و ۷۵ | ۶۰ و ۷۵ | ۶۰ |
| بدنه | ورق ۱٫۲۵ با قاب دور | ورق ۱٫۲۵ با قاب دور | ورق ۱٫۲۵ با قاب دور |
| پوشش | رنگ پودری کورهای یا گالوانیزه | گالوانیزه با رنگ کورهای | گالوانیزه یا رنگ کورهای |
| شبرنگ | سه رده سفارش میشود | سهساله یا هفتساله؛ بدون شبرنگ هم ممکن | ندارد؛ کارگاه شما میزند |
| پایه | سفارشی، ثابت | همراه تابلو، سیار | ندارد |
تأثیر شرایط محیطی بر انتخاب مدل
| شرایط | فشار روی تابلو | تصمیم در سفارش |
|---|---|---|
| باران و مه شمال | آب زیر لبهٔ شبرنگ | لبهٔ بریده کامل خوابانده شود؛ قطر ۷۵ برای دید از دور |
| آفتاب تند کویر | رنگ پودری و شبرنگ در سالهای پایانی | پوشش کورهای و ردهٔ هفتساله به بالا |
| شوری و هوای بندری | خوردگی بدنه و پایه | گالوانیزه؛ بازدید پیچ بست سالانه |
| یخ و نمکپاشی گردنه | پوستهشدن رنگ بدنه | گالوانیزه، نه رنگ ساده |
| باد محور باز | لرزش پایه و شلشدن بست | فونداسیون یا بلوک بتنی کافی؛ بازدید پیچ بست |
| ایست موقت و متغیر | جابهجایی مکرر | مدل پایهدار سیار، نه مدل ثابت |
مشخصات فنی مشترک و متفاوت
| مشخصه | مقدار |
|---|---|
| فرم | هشتضلعی؛ زمینهٔ قرمز، حاشیهٔ سفید |
| ورق | آهن یا گالوانیزه، ضخامت ۱٫۲۵ میلیمتر |
| قطر رایج | ۶۰ برای شهر، محوطه و پارکینگ · ۷۵ برای جادهٔ اصلی |
| پوشش | رنگ پودری کورهای یا گالوانیزه |
| اجرا | برش کامپیوتری؛ حاشیهٔ سفید در همهٔ ردهها ثابت |
| متن | «ایست»، «STOP» یا دوزبانه |
سازنده مهان ترافیک است. عدد قطر از روی عکس اینترنت قفل نمیشود؛ اگر دفترچهٔ پروژه عدد دارد، همان مبنا است.
راهنمای انتخاب: سه پرسش، یک مدل
- نقطه ثابت است یا جابهجا میشود؟ ثابت: مدل فریمدار. جابهجا: مدل بازرسی پایهدار.
- پوشش را شما اجرا میکنید یا ما؟ اگر خط شبرنگکاری دارید، بدنهٔ خام بهصرفهتر است؛ اگر نه، تابلو آماده.
- تابلو از چه فاصلهای خوانده میشود؟ محوطه و پارکینگ: قطر ۶۰ با ردهٔ سهساله. خیابان اصلی: ۶۰ یا ۷۵ با ردهٔ هفتساله. مسیر پرسرعت: ۷۵ با ردهٔ دهساله.
ردهٔ شبرنگ در شبرنگ سهساله ترافیکی و شبرنگ هفتساله EGP و شبرنگ دهساله HIP باز شده و انتخاب کلی رده در انواع شبرنگ ترافیکی است.
پایه، بست و نصب
- مدل ثابت روی پایهٔ لولهای ۳ متری نمرهٔ ۶ یا ۷ یا پروفیل مینشیند و با بست کتابی به لوله بسته میشود.
- پایهٔ رنگ کورهای در پایه تابلو لولهای رنگ الکترو استاتیک کورهای و پایه تابلو پروفیل رنگ الکترو استاتیک کورهای آمده است.
- بست مناسب این نصب بست کتابی تابلو معابر پیچ و مهره است؛ پیچ همان بست، اتصال را بازدیدپذیر نگه میدارد.
- روی آسفالت یا محوطهٔ بتنی، پایهٔ صفحهای و بولت جای بلوک بتنی را میگیرد.
- ارتفاع رایج لبهٔ پایین حدود یک و نیم متر از زمین است تا از داخل خودرو و از پشت خودروهای پارکشده دیده شود.
- تابلو روبهروی مسیر و کمی متمایل به راننده بسته شود، نه همسطح دیوار.
سه خطای رایج در سفارش
یک: گرفتن تابلوی ایست شهری بهجای ایست دستی پلیس. این دو کالا یکی نیستند؛ یکی تابلو ثابت سر راه است و دیگری ابزار دستی مأمور.
دو: سفارش فریم خام بدون برنامهٔ شبرنگکاری. بدنهٔ خام در شب دیده نمیشود؛ اگر خط شبرنگکاری ندارید، تابلو آماده بگیرید.
سه: انتخاب ردهٔ سهساله برای مسیر پرسرعت فقط به دلیل ارزانتر بودن. رده از سرعت مسیر میآید؛ در جادهٔ اصلی و آزادراه، ردهٔ پایین در فاصلهٔ خواندن کمسو میشود.
نگهداری سالانه
- سالی یک بار شستوشو با آب و شویندهٔ نرم؛ حلال قوی لایهٔ بازتاب را کدر میکند.
- اگر لبهٔ شبرنگ بلند شد، همان لبه با فشار دست برگردانده شود تا آب زیر آن نرود.
- پیچ بست بازدید شود؛ لقی پایه، لرزش تابلو در باد را بیشتر میکند.
- تابلوی آسیبدیده تکورق تعویض شود، نه تکهپینه؛ تکهپینه شب هاله میدهد.
پیش از استعلام چه بفرستید
- نیت نقطه: ثابت شهری، ایست بازرسی یا بدنهٔ خام.
- قطر ۶۰ یا ۷۵ سانتیمتر.
- متن تابلو و زبان آن.
- ردهٔ شبرنگ، اگر دفترچه نوشته است.
- پایه و بست اگر همراه تابلو لازم است.
- تعداد و شهر نصب.
خانوادهٔ علائم انتظامی دایرهای در تابلو انتظامی دایره قطر ۶۰ آمده و بدنههای خام دیگر در دستهٔ تابلوهای بدون شبرنگ فهرست شدهاند.
پرسشهای پرتکرار
چرا تابلو ایست هشتضلعی است؟
چون باید از پشت و از زاویهٔ کج هم شناخته شود. مثلث معنای هشدار و دایره معنای حکم دارد؛ فرم هشتضلعی جای دیگری تکرار نشده.
فرق تابلو ایست فریمدار و ایست بازرسی پایهدار چیست؟
فریمدار برای نقطهٔ ثابت است و روی پایهٔ کوبیده یا فونداسیون مینشیند؛ پایهدار بازرسی برای نقطهٔ موقت و متغیر است و جابهجا میشود.
قطر ۶۰ یا ۷۵ بخرم؟
۶۰ برای معابر شهری، پارکینگ و محوطهٔ کمسرعت؛ ۷۵ برای جادهٔ اصلی و مسیر پرسرعت. اگر دفترچه عدد دارد، همان مبنا است.
این خانواده فقط «ایست» است؟
قالب ثابت است و پیام میتواند عوض شود؛ نام پایگاه، متن بازرسی یا ترکیب دوزبانه روی همین فرم مینشیند.
شبرنگ سهساله برای پارکینگ کافی است؟
برای پارکینگ و محوطهٔ داخلی معمولاً بله؛ اگر همان تابلو کنار خیابان اصلی نصب میشود، ردهٔ هفتساله بهتر است.
متن STOP لاتین هم اجرا میشود؟
بله؛ برای معابر گردشگری یا پروژهٔ بینالمللی، متن لاتین یا دوزبانه با اندازهٔ حروف کنترلشده اجرا میشود.
فریم خام به چه کار میآید؟
وقتی بدنه را برای شبرنگکاری یا رنگآمیزی خودتان میخواهید؛ بدون طرح تحویل میشود و بدون شبرنگ در شب دیده نمیشود.
حاشیهٔ سفید را میشود کم یا زیاد کرد؟
حاشیه بخشی از خوانایی است و در همهٔ ردهها میماند؛ تغییر نسبی اگر دفترچه خواسته باشد، در نقشهٔ همان سفارش بررسی میشود.
روی چه پایهای نصب میشود؟
مدل ثابت روی پایهٔ لولهای یا پروفیل با فونداسیون یا بلوک بتنی و با بست کتابی؛ مدل بازرسی روی پایهٔ سیار.
ارتفاع نصب چقدر باشد؟
لبهٔ پایین حدود یک و نیم متر از زمین، روبهروی مسیر و کمی متمایل به راننده.
کد راهنما و کد مدلها چیست؟
کد این صفحهٔ راهنما ۲۱۵۰۰ است؛ فریمدار ۲۱۵۰۱، بازرسی پایهدار ۲۱۵۰۲ و فریم خام ۲۱۶۰۷.
برای استعلام چه بفرستم؟
قطر، متن، ردهٔ شبرنگ، نوع نصب، تعداد و شهر نصب؛ بههمراه پایه و بست اگر لازم است.
کمک برای انتخاب مدل هشتضلعی
نیت نقطه را بفرستید: ثابت شهری، ایست بازرسی یا بدنهٔ خام؛ مدل، قطر و کد همان کالا اعلام میشود.
استعلام قیمت و مشاورهمدلهای این خانواده در تابلو ایست هشتضلعی فریمدار، تابلو ایست بازرسی هشتضلعی پایهدار و فریم خام تابلوی هشتضلعی ۶۰ باز شدهاند و ردهٔ شبرنگ هر کدام در شبرنگ سهساله ترافیکی، شبرنگ هفتساله EGP و شبرنگ دهساله HIP آمده است. پایه و بست در پایه تابلو لولهای رنگ الکترو استاتیک کورهای و پایه تابلو پروفیل رنگ الکترو استاتیک کورهای و بست کتابی تابلو معابر پیچ و مهره است؛ همهٔ این خانواده زیر تابلوهای هشتضلعی و تابلوهای ترافیکی فهرست شدهاند.
