تابلو اطلاعاتی ریلی بدون شبرنگ | ریل خام عرض ۲۰ و ۲۲
تابلو اطلاعاتی ریلی بدون شبرنگ چیست و چه چیزی تحویل میگیرید؟

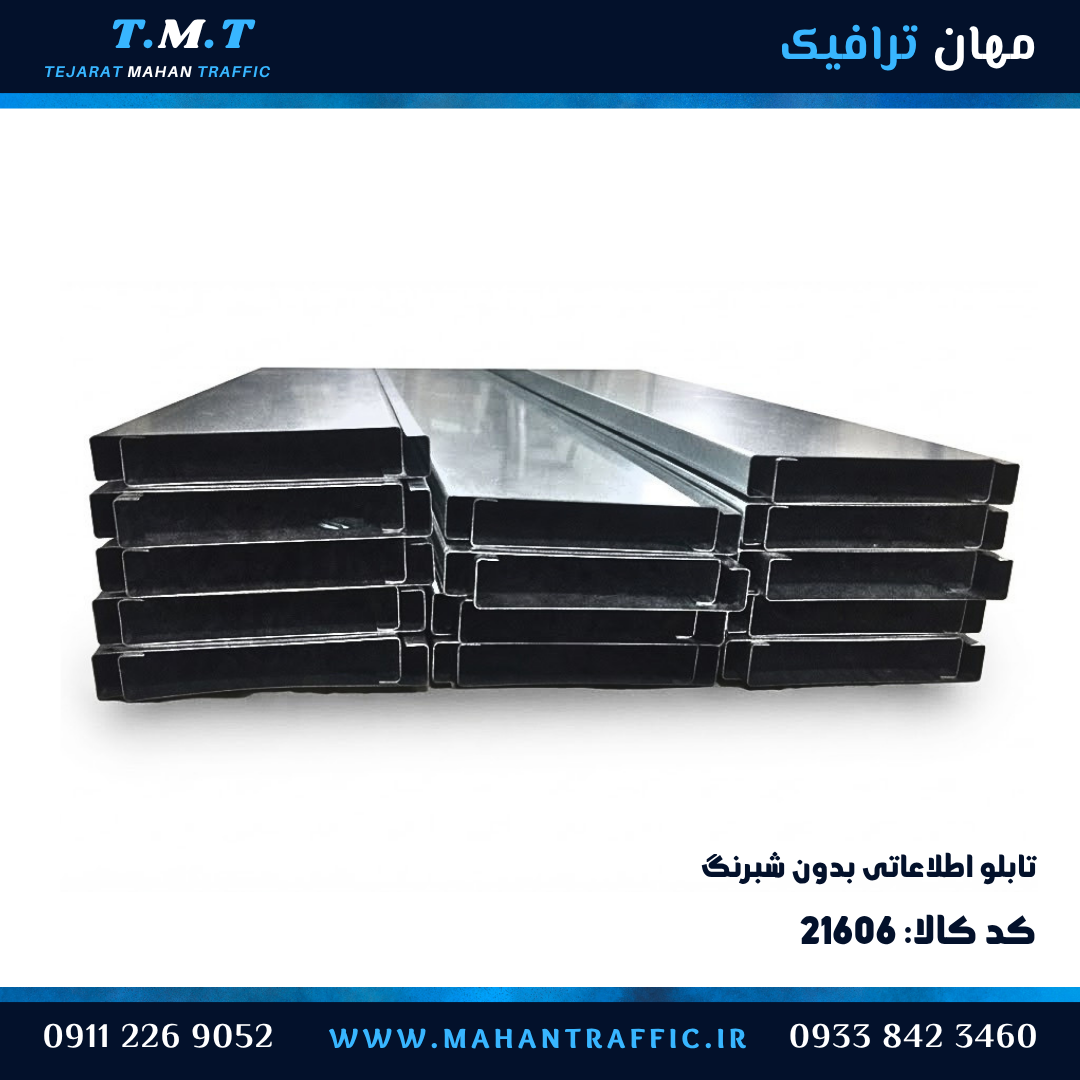

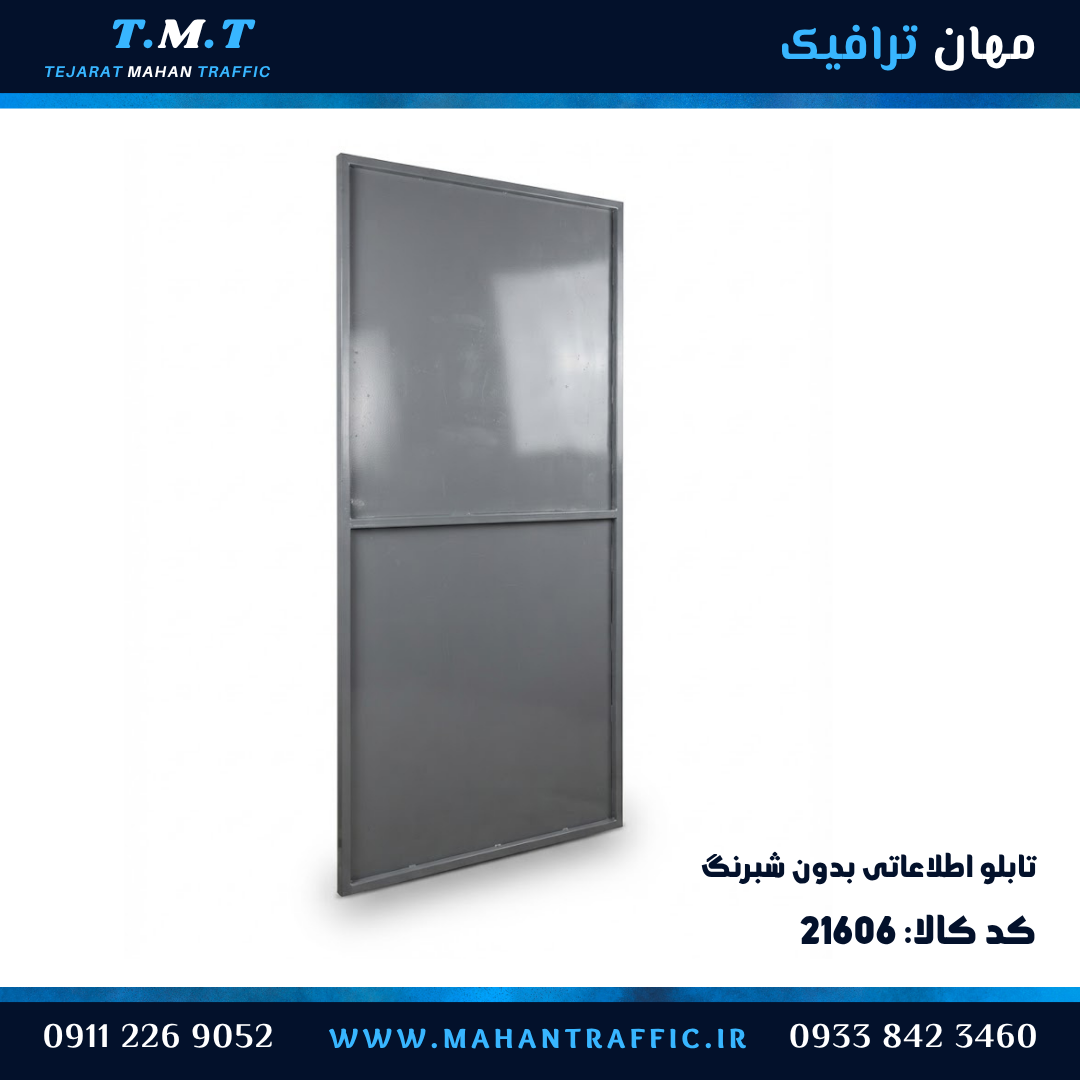

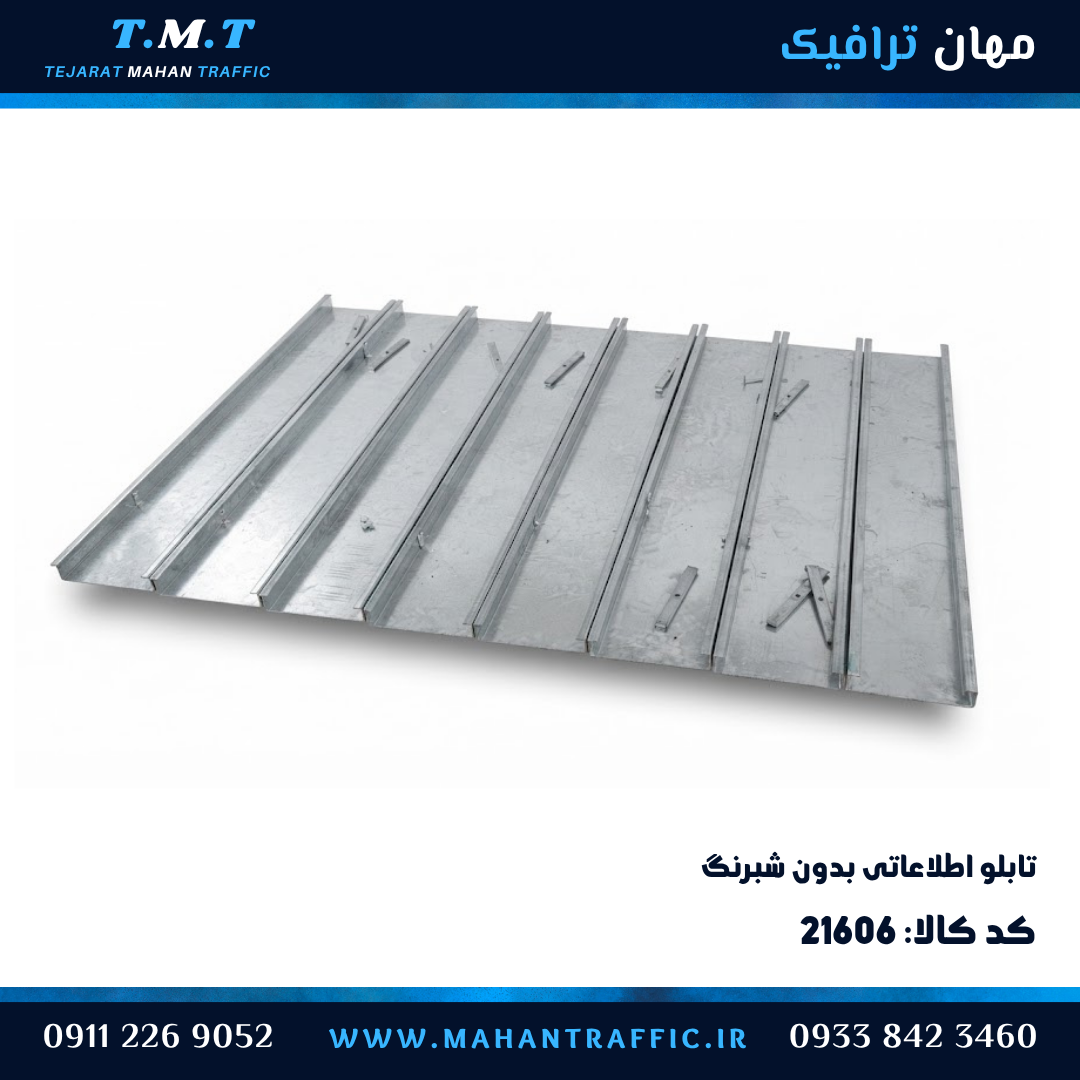

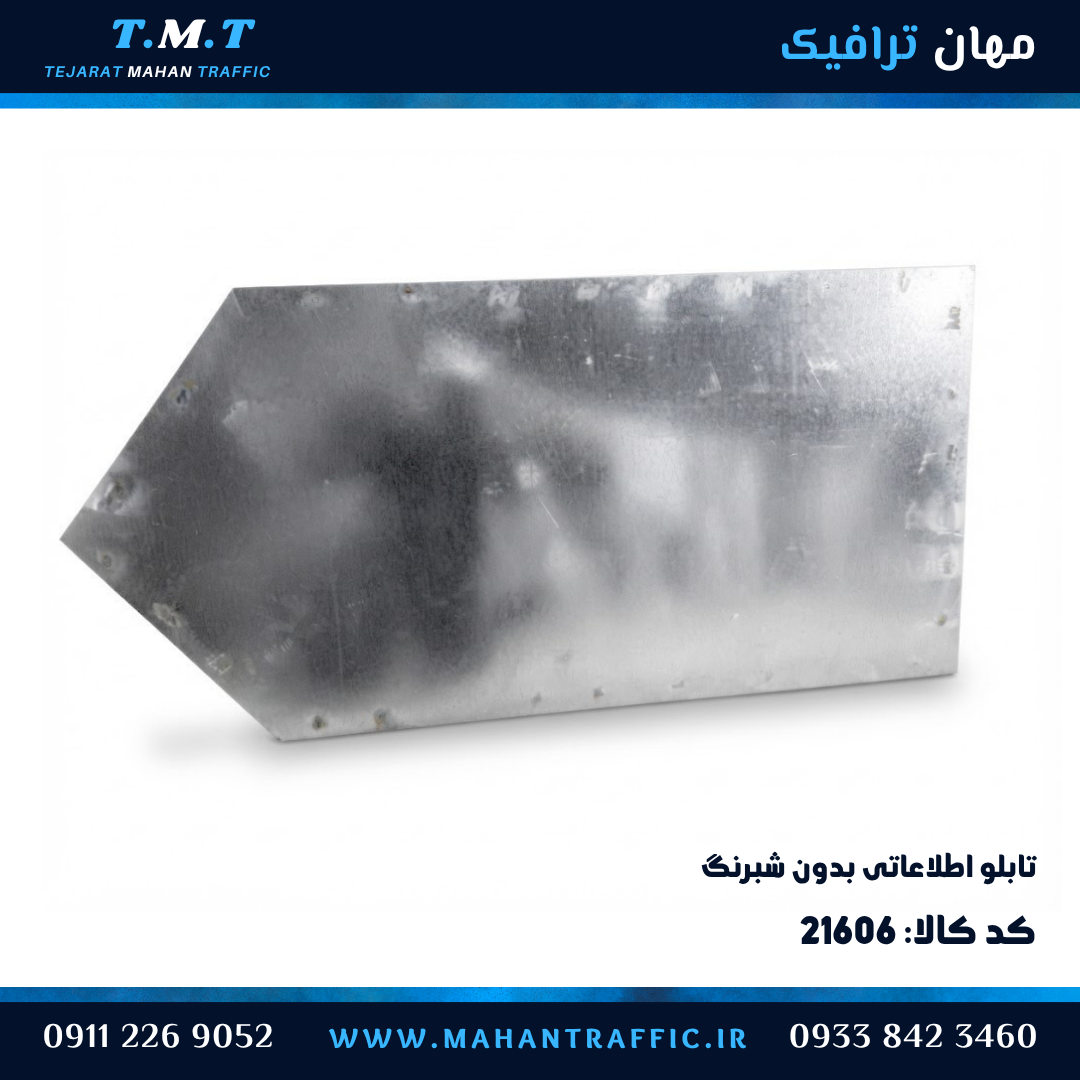

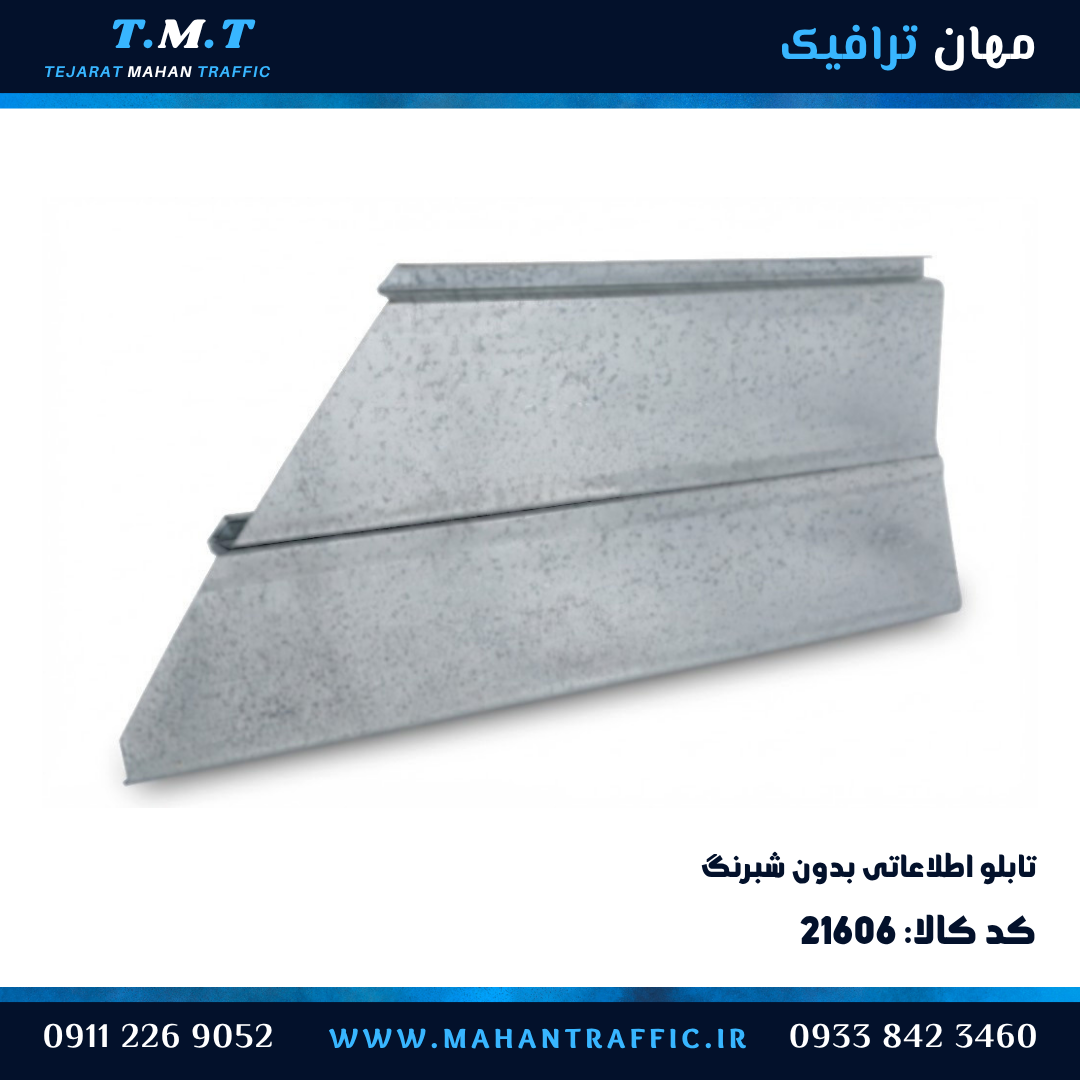

کد ۲۱۶۰۶ بدنهٔ ریلی تابلوهای اطلاعاتی و راهنمای مسیر است: صفحهٔ کشیده با عرض ۲۰ یا ۲۲ سانتیمتر که در طول سفارشی برش میخورد، پوشش گالوانیزه یا رنگ کورهای، تحویل بدون شبرنگ و بدون نوشتار. این کالا بدنهٔ خام است، ولی برخلاف بقیهٔ این دسته فقط «ورق» نیست؛ قالب ریلی است که در سیستم نگهدارندهٔ ریلی مینشیند.
تفاوت اصلی با تابلوی اطلاعاتی آماده در مسئولیت نوشتار است: در نسخهٔ آماده، متن و شبرنگ اجرا شده و تابلو نصبشدنی تحویل میشود؛ در این کالا بدنه میآید و متن در کارگاه شما روی آن مینشیند. نسخهٔ آماده در تابلو اطلاعاتی ریلی مسیرنما آماده است.
سه عددی که در استعلام این کالا تعیینکننده است: عرض ریل (۲۰ یا ۲۲)، طول و فاصلهٔ بستها یا محل سوراخها. اگر این سه عدد قطعی نباشد، بدنه ساخته میشود ولی روی سازهٔ موجود نمینشیند.
کاربردها: تابلوهای راهنمای مسیر و نام معبر روی ریل
| کاربرد | چرا قالب ریلی |
|---|---|
| تابلوی نام معبر روی پایهٔ ریلی | تعویض متن بدون تعویض سازه |
| راهنمای مسیر در ورودی شهر | ردیف چندقطعهای با طولهای مختلف |
| بازسازی تابلوهای موجود | فقط بدنهٔ آسیبدیده عوض میشود |
| تابلوهای چندزبانه | هر زبان روی یک نوار جدا |
| پروژههای مرحلهای | متن مرحلهٔ دوم بعداً روی بدنه اجرا میشود |
مخاطب این کالا پیمانکار تجهیز معابر و کارگاه تابلوست؛ نصب آن با سازهٔ ریلی انجام میشود، نه با پیچ مستقیم روی پایه.
بازسازی و تعویض ریل: تصمیم واقعی این کالا
| وضعیت | تصمیم درست |
|---|---|
| بدنهٔ تابلو زنگزده، ریل سالم است | تعویض بدنه؛ ریل و پایه میمانند |
| ریل شل یا خورده است | ریل و بدنه هر دو تعویض شوند |
| پایهٔ موجود سالم و تابلو نو | سفارش بدنه با عرض و فاصلهٔ بست مطابق ریل موجود |
| تغییر متن در فاز بعد | بدنهٔ خام ذخیره و در فاز بعد اجرا |
برای اندازهگیری، عرض ریل موجود با کولیس و فاصلهٔ بستها با متر خوانده شود؛ اختلاف چند میلیمتر در عرض، ' بدنه را روی ریل لق میکند.
اقلیم و رفتار بدنه
| شرایط | ریسک بدنهٔ خام | تصمیم |
|---|---|---|
| باران شمال | زنگ لبهٔ نوار بریده | گالوانیزه؛ لبهها پیش از نصب بازدید شوند |
| آفتاب کویر | کدری رنگ کورهای در بلندمدت | رنگ پودری کورهای الکترواستاتیک |
| شوری بندر | خوردگی در محل بست ریلی | گالوانیزه و بست ریلی گالوانیزه |
| نمک گردنه | پوستهشدن پوشش در سوراخها | گالوانیزه و بازدید سالانه |
| انبار طولانی | خمشدن نوار بلند | بستهبندی تخت روی چهارتراش، بدون بار روی وسط |
نوارهای بلند در انبار باید تخت بمانند؛ ایستادن به دیوار، بدنه را در طول موجدار میکند و نصب روی ریل را سخت میسازد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| عنوان کالا | تابلو اطلاعاتی ریلی بدون شبرنگ |
| کد کارخانه | ۲۱۶۰۶ |
| عرضهای قابل سفارش | ۲۰ و ۲۲ سانتیمتر |
| طول | سفارشی، بر اساس نقشهٔ راهنما |
| فرم | نوار کشیده برای سیستم ریلی |
| بدنه | ورق ۱٫۲۵ میلیمتر |
| پوشش | گالوانیزه یا رنگ پودری کورهای |
| وضعیت تحویل | بدنهٔ خام؛ بدون شبرنگ و بدون نوشتار |
| سازگاری | بست ریلی گالوانیزه و پایهٔ پروفیل رنگ کورهای |
| سازنده | مهان ترافیک |
سه عدد لازم در استعلام: عرض ریل (۲۰ یا ۲۲)، طول، و فاصلهٔ بستها یا محل سوراخها.
نسخهٔ آماده و کالاهای نصب همین قالب
| اگر نیاز شما… | کالا |
|---|---|
| تابلوی کامل با متن و شبرنگ | تابلو اطلاعاتی ریلی مسیرنما |
| بست ریلی گالوانیزه | بست تابلو ریلی گالوانیزه |
| پایهٔ پروفیل رنگ کورهای | پایه تابلو پروفیل رنگ الکترو استاتیک کورهای |
| پایهٔ لولهای رنگ کورهای | پایه تابلو لولهای رنگ الکترو استاتیک کورهای |
| مقایسهٔ خانوادهٔ اطلاعاتی | تابلو اطلاعاتی انواع و راهنمای انتخاب |
همهٔ بدنههای خام در تابلوهای بدون شبرنگ و نسخههای آماده در دستهٔ تابلوهای اطلاعاتی مسیرنما فهرست شدهاند.
ردهٔ شبرنگ برای اجرای خودتان
| رده | کاربرد | کالا |
|---|---|---|
| سه ساله، ردهٔ مهندسی | کار موقت، مسیر انحرافی، محوطهٔ کارگاهی | شبرنگ سهساله ترافیکی |
| هفت ساله لانهزنبوری EGP | معابر شهری پرتردد | شبرنگ هفتساله EGP |
| ده ساله HIP | محور اصلی، جاده و پروژهٔ بلندمدت | شبرنگ دهساله HIP |
نکتهٔ کارگاهی: یک رده برای کل ردیف. اگر بخشی از تابلوها سهساله و بخشی دهساله اجرا شود، در شب دو سطح روشنایی متفاوت دیده میشود و چشم راننده آن را دو نوع پیام میخواند. راهنمای مقایسهٔ ردهها در انواع شبرنگ ترافیکی آمده است.

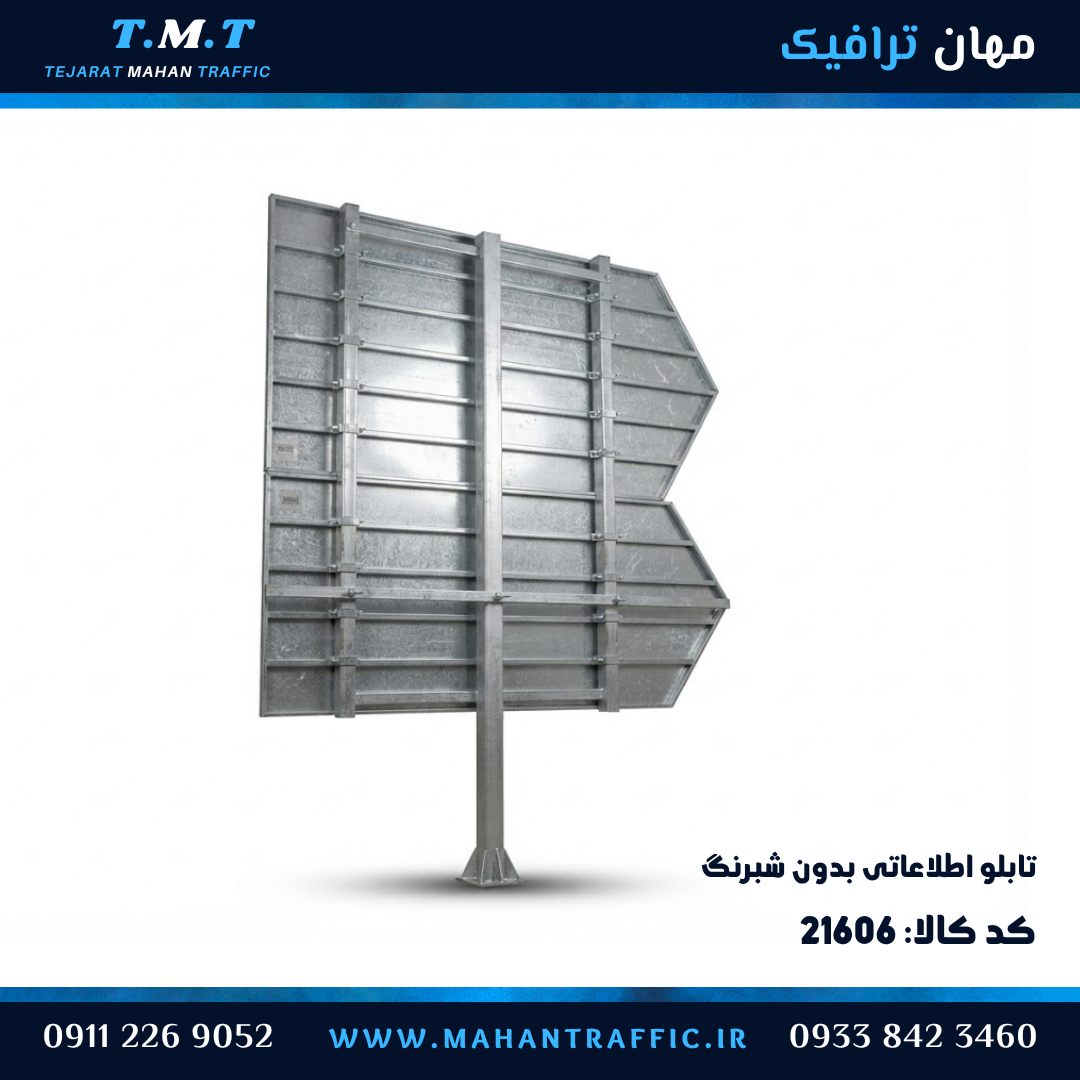

نصب: پایه، بست و ارتفاع
- پایهٔ لولهای رنگ کورهای: پایه تابلو لولهای رنگ الکترو استاتیک کورهای
- پایهٔ پروفیل رنگ کورهای: پایه تابلو پروفیل رنگ الکترو استاتیک کورهای
- اتصال پیچ و مهرهای قالب تخت: بست تابلو ترافیکی پیچ و مهره · اتصال پرچمی کتابی: بست کتابی تابلو معابر پیچ و مهره · اتصال ریلی: بست تابلو ریلی گالوانیزه
- بدنه بدون پایه و بست تحویل میشود؛ اگر روی سازهٔ موجود نصب میشود، فاصله و قطر سوراخها در استعلام نوشته شود.
- ارتفاع و زاویهٔ نصب از سرعت مسیر میآید: هرچه سرعت بالاتر، لبهٔ پایین بالاتر و زاویهٔ رو به پایین بیشتر.
سفارش تیراژی و نمونهٔ اول
در بدنهٔ ریلی، نمونهٔ اول باید روی سازهٔ موجود امتحان شود؛ عرض ریل و فاصلهٔ بستها تنها با نصب واقعی قطعی میشود. ' بعد از تأیید، کل ردیف با همان نقشه ساخته میشود و طولهای مختلف در بستهبندی جدا میشوند.
سه خطای رایج
یک: سفارش عرض ریل بدون اندازهگیری اختلاف چند میلیمتر، بدنه را روی ریل لق میکند.
دو: تعویض بدنه بدون بازدید بستها بستهای شل یا خورده، بدنهٔ نو را هم آسیب میزنند.
سه: خرید بدون خط شبرنگکاری بدنهٔ خام در شب دیده نمیشود؛ اگر خط پوشش ندارید، نسخهٔ آماده بگیرید.
پیش از استعلام چه بفرستید
- عرض ریل: ۲۰ یا ۲۲.
- طول هر قطعه و تعداد.
- فاصلهٔ بستها یا محل سوراخها.
- پوشش و کد رنگ.
- شهر مقصد و بستهبندی نوارهای بلند.
- اینکه نمونهٔ اول روی سازهٔ موجود امتحان میشود یا نه.
پرسشهای پرتکرار
کد کالای این بدنه چند است؟
۲۱۶۰۶ — تابلو اطلاعاتی ریلی بدون شبرنگ.
عرض ۲۰ بگیرم یا ۲۲؟
عرض ریل و سازهٔ موجود تعیین میکند؛ با کولیس اندازه بگیرید و در استعلام بنویسید.
طول را چطور اعلام کنم؟
طول هر قطعه را جدا بنویسید؛ این کالا در طول سفارشی برش میخورد.
با چه بستی نصب میشود؟
با بست ریلی گالوانیزه روی پایهٔ پروفیل رنگ کورهای.
نسخهٔ آمادهٔ همین تابلو موجود است؟
بله؛ تابلوی اطلاعاتی ریلی مسیرنما با متن و شبرنگ آماده عرضه میشود.
برای بازسازی تابلوهای موجود مناسب است؟
بله؛ دقیقاً برای تعویض بدنه ساخته شده، به شرطی که عرض و فاصلهٔ بستها اندازهگیری شود.
بدنهٔ ریلی را با کد ۲۱۶۰۶ استعلام کنید
عرض ریل، طول، فاصلهٔ بستها و شهر مقصد را بنویسید تا نقشهٔ برش تأیید شود.
استعلام قیمت و مشاورهمهان ترافیک — تولید تابلو و تجهیزات ترافیکی. بدنهٔ ریلی بدون شبرنگ و بدون نوشتار تحویل میشود.
