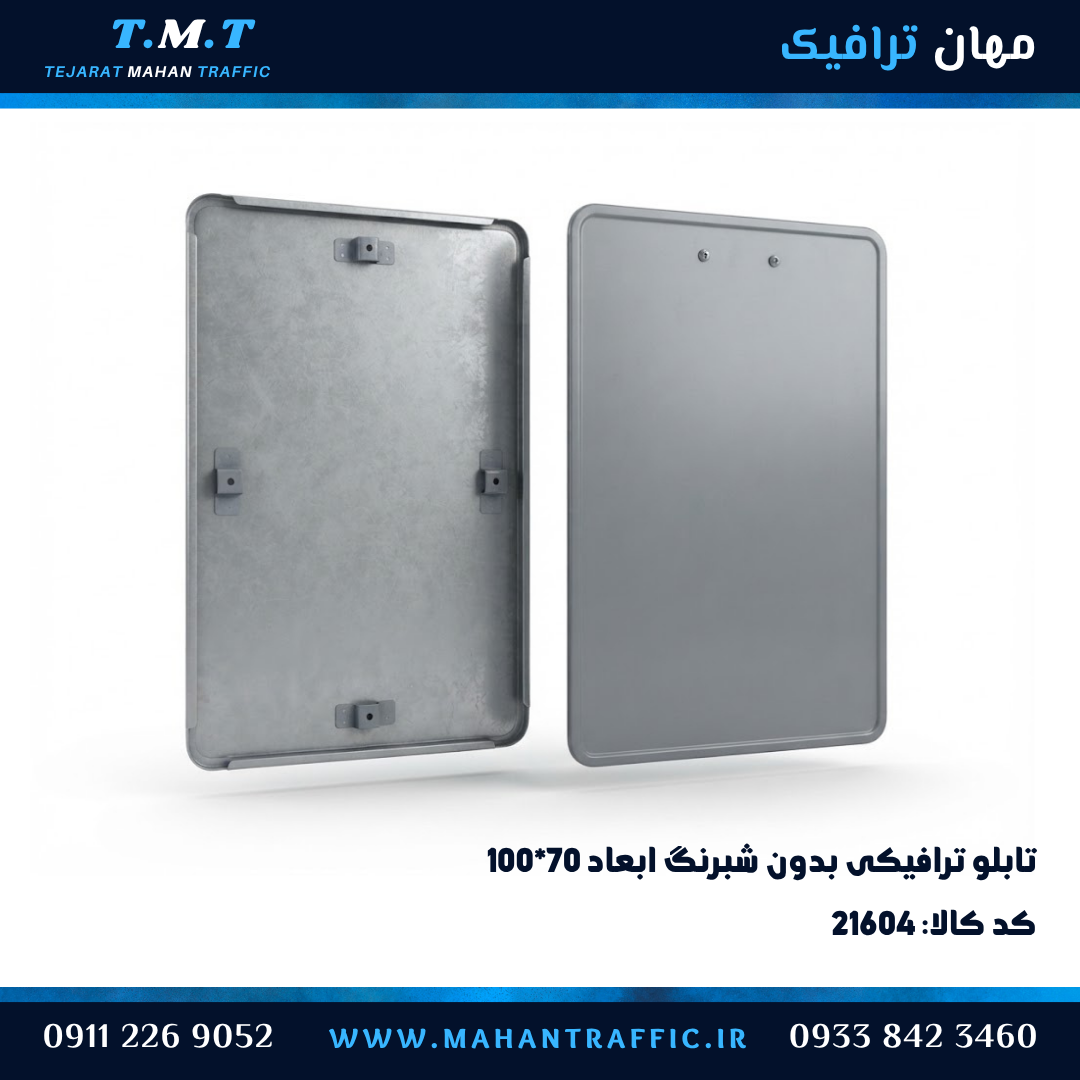

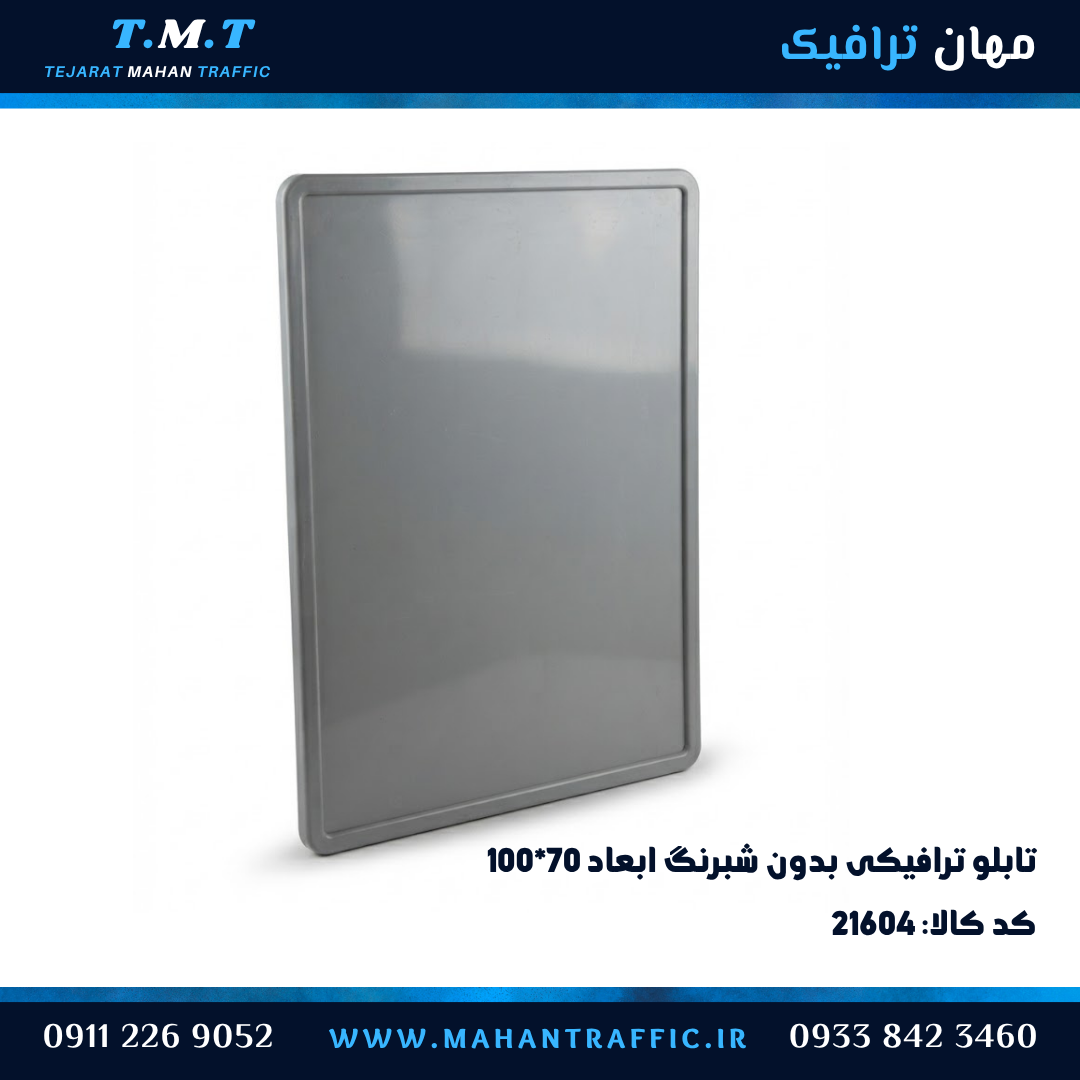

فریم خام تابلوی اخباری ۱۰۰×۷۰ | بدنهٔ بزرگ بدون شبرنگ
فریم خام تابلوی اخباری ۱۰۰×۷۰ برای چه پروژههایی است؟
کد ۲۱۶۰۴ بزرگترین قالب اخباری این دسته است: ۱۰۰×۷۰ سانتیمتر، ورق ۱٫۲۵ میلیمتر با قاب دور، پوشش گالوانیزه یا رنگ پودری کورهای، تحویل بدون شبرنگ و بدون نماد. این ابعاد برای چهار خط پیام، پیام دوزبانه یا تابلوی سازمانی با آرم و متن ساخته شده است.
سطح بزرگ یعنی نوار بیشتر و وزن بیشتر. برای همین این کالا وقتی انتخاب میشود که پیام واقعاً بلند است یا تابلو باید از فاصلهٔ زیاد خوانده شود؛ ورودی شهرک، سردر کارخانه، تابلوی راهنمای مجتمع. اگر پیام دو سه خط است، بدنهٔ فریم خام تابلوی اخباری ۵۰×۷۵ کافی و ارزانتر است.
بدنه بدون پایه و بست تحویل میشود و برای این ابعاد، سازهٔ نصب جدیتر از قالبهای کوچک است: لولهٔ نمرهٔ ۷ یا دو پایه. اگر اجرای طرح را ما انجام میدهیم، همین قالب با شبرنگ در تابلو اخباری ۱۰۰×۷۰ فریمدار آماده است.
کاربردها: جایی که سطح بزرگ تصمیم درست است
| کاربرد | چرا این ابعاد |
|---|---|
| سردر کارخانه و شهرک صنعتی | نام و آرم و راهنمای واحدها در یک بدنه |
| ورودی شهر و روستا | پیام خوشآمد و نام محدوده با حاشیهٔ بازتابنده |
| تابلوی راهنمای مجتمع | چند خط نام واحد و جهت |
| پیام دوزبانه | دو خط فارسی و دو خط لاتین |
| ردیف مناقصهٔ شهری | یک ابعاد ثابت برای کل ردیف |
خطای رایج این است که ابعاد بزرگ بدون پیام بلند سفارش داده میشود؛ نتیجهاش سطح خالی و نوار هدررفته است. ' اندازه از تعداد خط و فاصلهٔ خواندن میآید.
چهار خط پیام: قاعدهٔ چیدمان
| خط | محتوا | ارتفاع پیشنهادی از بدنه |
|---|---|---|
| خط اول | نام اصلی یا آرم | حدود یکسوم بالا |
| خط دوم | توضیح یا نام واحد | میانهٔ بالا |
| خط سوم | راهنما یا جهت | میانهٔ پایین |
| خط چهارم | شمارهٔ داخلی، ساعات، یا پیام تکمیلی | یکچهارم پایین |
حاشیهٔ سفید دور بدنه در شب، قالب تابلو را از زمینهٔ تاریک جدا میکند؛ همین حاشیه است که تشخیص فرم را ' از فاصله ممکن میکند و باید یکنواخت اجرا شود.
اقلیم و رفتار بدنه
| شرایط | ریسک بدنهٔ خام | تصمیم |
|---|---|---|
| باران شمال | زنگ لبههای بریده و سطح بزرگتر در معرض | گالوانیزه و بازدید لبه پیش از نوار |
| آفتاب کویر | رنگ در سالهای پایانی گچی میشود | رنگ پودری کورهای الکترواستاتیک |
| شوری بندر | خوردگی در محل بست و لبه | گالوانیزه و بست آبکاریشده |
| نمک گردنه | پوستهشدن پوشش | گالوانیزه و بازدید سالانه |
| باد شدید | فشار روی سازه و لرزش بدنه | لولهٔ نمرهٔ ۷ یا دو پایه با مهار مناسب |
در این ابعاد، سازهٔ نصب بهاندازهٔ بدنه مهم است؛ بدنهٔ سالم روی پایهٔ ضعیف، در باد اول آسیب میبیند.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| عنوان کالا | فریم خام تابلوی اخباری ۱۰۰×۷۰ |
| کد کارخانه | ۲۱۶۰۴ |
| ابعاد | ۱۰۰ × ۷۰ سانتیمتر |
| فرم | مستطیل افقی با قاب دور |
| بدنه | ورق ۱٫۲۵ میلیمتر |
| پوشش | گالوانیزه یا رنگ پودری کورهای |
| وضعیت تحویل | بدنهٔ خام؛ بدون شبرنگ، برچسب و نماد |
| ظرفیت پیام | تا چهار خط یا دوزبانه |
| پایه و بست | ندارد؛ لولهٔ نمرهٔ ۷ یا دو پایه پیشنهاد میشود |
| سازنده | مهان ترافیک |
این قالب در نسخهٔ آماده و بقیهٔ ابعاد خانواده
| اگر نیاز شما… | کالا |
|---|---|
| تابلوی کامل با شبرنگ، همان ۱۰۰×۷۰ | تابلو اخباری ۱۰۰×۷۰ فریمدار |
| بدنهٔ دو سهخطی ۵۰×۷۵ | فریم خام تابلوی اخباری ۵۰×۷۵ |
| بدنهٔ مربع ۶۰×۶۰ | فریم خام تابلوی اخباری ۶۰×۶۰ |
| بدنهٔ تکخطی ۵۰×۳۳ | فریم خام تابلوی اخباری ۵۰×۳۳ |
| مقایسهٔ کل خانواده | تابلو اخباری انواع و راهنمای انتخاب |
فهرست کامل بدنههای خام در تابلوهای بدون شبرنگ و نسخههای آماده در تابلوهای اخباری است.
ردهٔ شبرنگ برای اجرای خودتان
| رده | کاربرد | کالا |
|---|---|---|
| سه ساله، ردهٔ مهندسی | کار موقت، مسیر انحرافی، محوطهٔ کارگاهی | شبرنگ سهساله ترافیکی |
| هفت ساله لانهزنبوری EGP | معابر شهری پرتردد | شبرنگ هفتساله EGP |
| ده ساله HIP | محور اصلی، جاده و پروژهٔ بلندمدت | شبرنگ دهساله HIP |
نکتهٔ کارگاهی: یک رده برای کل ردیف. اگر بخشی از تابلوها سهساله و بخشی دهساله اجرا شود، در شب دو سطح روشنایی متفاوت دیده میشود و چشم راننده آن را دو نوع پیام میخواند. راهنمای مقایسهٔ ردهها در انواع شبرنگ ترافیکی آمده است.
نصب: پایه، بست و ارتفاع
- پایهٔ لولهای رنگ کورهای: پایه تابلو لولهای رنگ الکترو استاتیک کورهای
- پایهٔ پروفیل رنگ کورهای: پایه تابلو پروفیل رنگ الکترو استاتیک کورهای
- اتصال پیچ و مهرهای قالب تخت: بست تابلو ترافیکی پیچ و مهره · اتصال پرچمی کتابی: بست کتابی تابلو معابر پیچ و مهره · اتصال ریلی: بست تابلو ریلی گالوانیزه
- بدنه بدون پایه و بست تحویل میشود؛ اگر روی سازهٔ موجود نصب میشود، فاصله و قطر سوراخها در استعلام نوشته شود.
- ارتفاع و زاویهٔ نصب از سرعت مسیر میآید: هرچه سرعت بالاتر، لبهٔ پایین بالاتر و زاویهٔ رو به پایین بیشتر.
سفارش تیراژی و نمونهٔ اول
در این ابعاد، نمونهٔ اول پیش از تیراژ جدیتر است: چیدمان چهار خط، محل بست و نوع سازه باید روی نمونه دیده شود. ' برای ردیفهای تکراری، نقشهٔ برش و ترتیب نصب از ابتدا مشخص شود تا بستهبندی و حمل سردرگم نشود.
سه خطای رایج
یک: سفارش ابعاد بزرگ برای پیام کوتاه سطح خالی و مصرف نوار اضافه؛ ابعاد از تعداد خط بیاید.
دو: نصب روی پایهٔ تکلولهٔ سبک برای این سطح، لولهٔ نمرهٔ ۷ یا دو پایه لازم است.
سه: فراموشکردن حاشیهٔ یکنواخت حاشیهٔ نامنظم، تشخیص فرم تابلو را در شب از بین میبرد.
پیش از استعلام چه بفرستید
- تعداد و تیراژ.
- چیدمان پیام: چند خط و آیا دوزبانه است.
- پوشش و کد رنگ سازمانی.
- نوع سازهٔ نصب (تکلوله یا دوپایه) و محل بست.
- شهر مقصد و نحوهٔ حمل بوم بزرگ.
- نیاز به نمونهٔ اول.
پرسشهای پرتکرار
کد کالای این بدنه چند است؟
۲۱۶۰۴ — فریم خام تابلوی اخباری ۱۰۰×۷۰.
چند خط متن جا میشود؟
تا چهار خط با فونت خوانا؛ برای پیام دوزبانه دو خط فارسی و دو خط لاتین.
روی چه پایهای نصب میشود؟
لولهٔ نمرهٔ ۷ یا دو پایه؛ این سطح روی تکلولهٔ سبک در باد ناپایدار است.
گالوانیزه یا رنگ کورهای؟
محور مرطوب و ساحلی گالوانیزه؛ برای رنگ سازمانی، پوشش کورهای سفارشی.
همین ابعاد با شبرنگ آماده موجود است؟
بله؛ تابلوی اخباری ۱۰۰×۷۰ فریمدار با طرح و شبرنگ آماده عرضه میشود.
حمل بوم بزرگ چطور انجام میشود؟
ایستاده و بدون فشار روی وسط بستهبندی میشود؛ در استعلام شهر مقصد و نوع باربری نوشته شود.
بدنهٔ خام ۱۰۰×۷۰ را با کد ۲۱۶۰۴ استعلام کنید
تعداد، چیدمان پیام، پوشش و نوع سازه را بنویسید تا زمان تولید اعلام شود.
استعلام قیمت و مشاورهمهان ترافیک — تولید تابلو و تجهیزات ترافیکی. بدنهٔ خام بدون شبرنگ و بدون برچسب تحویل میشود.
