تابلو خطرنما — انواع، کاربرد و راهنمای انتخاب

تابلو خطرنما صفحه‌ای مستطیلی با نوارهای شبرنگ مورب است که روی مانع‌های ثابت کنار راه نصب می‌شود تا آن مانع در نور چراغ خودرو و در تاریکی، پیش از لحظهٔ برخورد برای راننده آشکار شود. پایهٔ پل، دیوار حائل، دهانهٔ تونل، پایهٔ چراغ و ابتدای گاردریل، مانع‌های ثابتی هستند که این تابلو به آن‌ها می‌چسبد. خطرنما جهت حرکت را نشان نمی‌دهد و لبهٔ راه را هم نمی‌کشد؛ کارش فقط دیده‌شدن یک جسم ثابت است.

چه زمانی به تابلو خطرنما نیاز دارید؟

هرجا مانع ثابتی کنار سواره‌رو باشد و راننده ممکن است در تاریکی، باران یا مه آن را از پس‌زمینه جدا نکند، جای خطرنما همان‌جاست:

• عرشه و لبهٔ پل، ابتدای گاردریل: پایهٔ نرده، دماغهٔ گاردریل و لبهٔ پرتگاه
• دهانهٔ تونل و زیرگذر: چهار گوشهٔ ورودی و خروجی، آنجا که چشم راننده با تغییر نور درگیر است
• پایه و دیوار کنار شانه: پایهٔ چراغ، پایهٔ روگذر، دیوار حائل و تأسیسات برجسته
• جزیرهٔ میانی و دماغهٔ رفیوژ: در معبر دوطرفه، یک صفحه برای هر جهتی که مانع را می‌بیند

خطرنما با حاشیه‌نما، جهت‌نما و تابلوی اخطاری چه تفاوتی دارد؟

این چهار خانواده گاهی با نوار شبرنگ کنار هم نوشته می‌شوند، اما هرکدام یک پیام متفاوت به راننده می‌دهند. سفارش یکی به‌جای دیگری، هم پیام را خراب می‌کند و هم در بازدید ایمنی ایراد دارد.

قاعدهٔ ساده: صفحه‌ای که به یک جسم ثابت می‌چسبد، خطرنما است. صفحه‌ای که لبهٔ معبر را در طول مسیر تکرار می‌کند، تابلو حاشیه‌نما است. و صفحه‌ای که گردش قوس را نشان می‌دهد، تابلو جهت‌نما است.

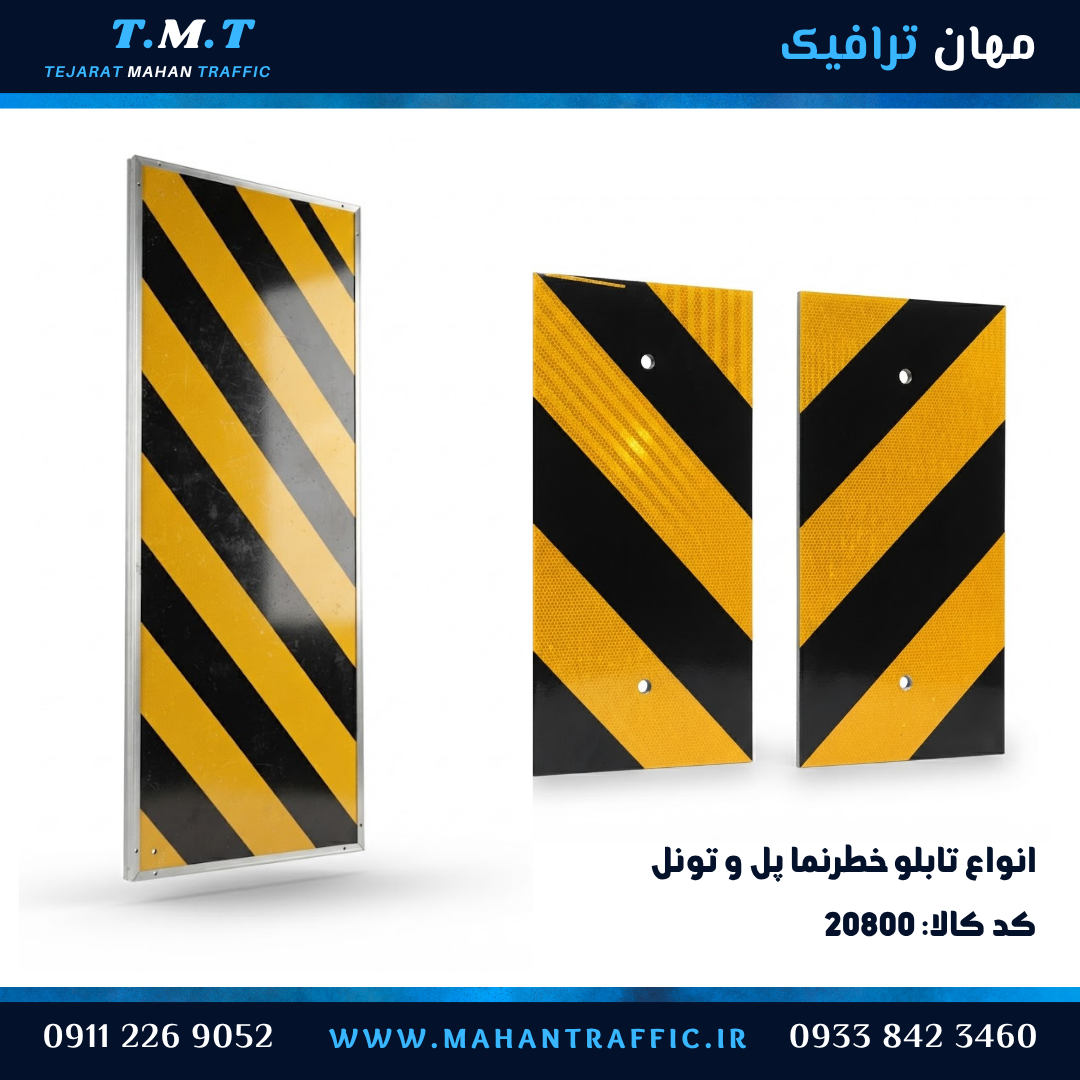

انواع تابلو خطرنما: دو ساخت، برای دو محل نصب

در این خانواده دو ساخت وجود دارد و انتخاب بین آن‌ها را محل نصب تعیین می‌کند، نه سلیقه:

سه تصمیم پیش از استعلام قیمت

ساخت را محل نصب تعیین می‌کند، بدنه را اقلیم و عمر طرح، و ردهٔ شبرنگ را سرعت محور و برنامهٔ نگهداری. اگر یکی از این سه باز بماند، استعلام دقیق نمی‌شود:

تعداد سفارش را با فهرست مانع بشمارید، نه با متر طول

حاشیه‌نما را با فاصله در طول معبر می‌شمارند، اما تعداد خطرنما از فهرست مانع‌های ثابت درمی‌آید. مسیر را روی نقشه یا در بازدید پیاده کنید و هر جسمی را که راننده ممکن است در انحراف یا در تغییر نور به آن بخورد، یک ردیف کنید:

کجاها جای خطرنما نیست؟

• برای دیده‌شدن لبه و عرض معبر در طول مسیر: تابلو حاشیه‌نما
• برای نشان دادن گردش قوس: تابلو جهت‌نما
• برای اعلام خطر از فاصله: تابلوی اخطاری مثلثی
• برای مانع موقت کارگاهی: مخروط و تابلوهای موقت

یک آزمون سریع: صفحه را از محل نصب بردارید. اگر لبهٔ راه گم می‌شود، حاشیه‌نما کم است. اگر راننده نمی‌فهمد مسیر کجا می‌چرخد، جهت‌نما کم است. و اگر ستون یا دیوار در تاریکی ناگهان ظاهر می‌شود، جای خالی مال خطرنماست.

هر یک از این چهار مورد صفحهٔ خودش را دارد: خانوادهٔ لبهٔ راه در دستهٔ تابلوهای حاشیه‌نما، نمایش گردش قوس در تابلوهای جهت‌نما و اعلام خطر از فاصله در تابلوهای اخطاری آمده است؛ در پروژهٔ ترکیبی، هر گروه را از دستهٔ خودش بردارید تا ابعاد و ردهٔ شبرنگ هر بخش جدا تأیید شود.

انتخاب بدنه و شبرنگ بر اساس اقلیم

این جدول فقط سطح خانواده را می‌بندد؛ ردهٔ دقیق هر ساخت را در صفحهٔ همان مدل قطعی کنید.

سه لایهٔ دیده‌شدن در شب؛ ردیف‌های استعلام را جدا بنویسید

راننده در تاریکی سه پیام جدا می‌گیرد و هر پیام مال یک خانواده است:

1. از فاصله: مثلث اخطاری خبر می‌دهد که جلوتر وضعیت غیرعادی است.
2. در طول مسیر: حاشیه‌نما مرز و عرض راه را تکرار می‌کند.
3. در نقطهٔ برخورد: خطرنما جسم ثابت را از تاریکی جدا می‌کند.

اگر این سه در یک ردیف نوشته شوند، احتمال حذف‌شدن دو لایهٔ اول بالا می‌رود. ردیف درست این است: اخطاری با فاصلهٔ نصب، حاشیه‌نما با تعداد راست و چپ، و خطرنما با فهرست مانع.

چهار اشتباه رایج در استعلام

1. نوشتن «حاشیه نما پل» یا «حاشیه نما تونل» برای علامت‌گذاری مانع ثابت. این عبارت در جستجو به همین خانواده می‌رسد، اما در ردیف استعلام باید با نام درست بیاید تا کالای اشتباه به پای کار نرود.
2. درخواست یک قیمت مشترک برای مدل ورقی و ساخت کلاف‌دار؛ این دو ساخت متفاوت‌اند.
3. دادن متر طول محور به‌جای فهرست مانع‌های ثابت.
4. سفارش یک سمت جریان، در مسیری که مانع از دو جهت دیده می‌شود.

نگهداری و بازدید دوره‌ای

سطح شبرنگ با گذشت زمان کدر می‌شود و بدنه هم در معرض ضربه است. سه کار ساده عمر تابلو را طولانی‌تر می‌کند:

• گردگیری و شستشوی سطح شبرنگ، به‌ویژه در محورهایی که دوده و گردوغبار دارند
• کنترل پیچ و بست پس از زمستان و پس از عملیات نمک‌پاشی
• آزمون شب با چراغ خودرو؛ اگر بازتاب ضعیف شده، پیش از تعویض صفحه، تمیزکاری و زاویهٔ نصب را بررسی کنید

تابلویی که لبه‌اش زنگ‌زده یا بستش شل شده باشد، در بازدید ایمنی ایراد دارد؛ تعویض به‌موقع صفحه، از تعویض پرهزینهٔ پایه جلوگیری می‌کند.

استعلام قیمت تابلو خطرنما

برای استعلام قیمت، این سه قلم را بفرستید: فهرست مانع‌های ثابت، باز یا پوشیده بودن محل نصب، و ردهٔ شبرنگ مورد نیاز. تعداد راست و چپ و نوع بدنه را هم کنار آن بنویسید تا قیمت واحد قفل شود. اگر هنوز بین دو ساخت مردد هستید، نقشه یا عکس محل نصب کافی است.

فهرست کامل این خانواده در دستهٔ تابلوهای خطرنما آمده است و بقیهٔ خانواده‌ها در دستهٔ تابلوهای ترافیکی دیده می‌شوند.

پرسش‌های متداول درباره تابلو خطرنما

تابلو خطرنما چیست؟

صفحه‌ای شبرنگ‌دار که جسم ثابت کنار سواره‌رو را در نقطهٔ برخورد برای راننده آشکار می‌کند. لبهٔ راه را نمی‌کشد و جهت گردش را هم نشان نمی‌دهد.

خطرنما با حاشیه‌نما چه تفاوتی دارد؟

حاشیه‌نما عرض و لبهٔ مسیر را در طول معبر تکرار می‌کند و شمارشش با فاصله است. خطرنما به یک جسم می‌چسبد و شمارشش با فهرست مانع است. اگر در اسناد هر دو آمده، دو ردیف جدا بنویسید.

خطرنما با جهت‌نما چه تفاوتی دارد؟

جهت‌نما پیام گردش قوس را می‌دهد. نوار مایل خطرنما فلش نیست و جای بال کبوتری نمی‌نشیند. پیچ بدون جهت‌نما و ستون بدون خطرنما، دو کمبود جدا هستند.

خطرنما جای تابلوی اخطاری مثلثی را می‌گیرد؟

نه. مثلث از فاصله خبر می‌دهد و خطرنما خودِ جسم را در نقطهٔ برخورد رنگ می‌کند. حذف یکی به‌جای دیگری، لایهٔ دید را ناقص می‌گذارد.

انواع تابلو خطرنما کدام‌اند؟

دو ساخت اصلی: مدل ورقی برای فضای باز (شانه، عرشهٔ پل، ابتدای گاردریل) و ساخت کلاف‌دار برای فضای پوشیده (دهانه و جدارهٔ تونل و زیرگذر). روی هر ساخت، جنس بدنه و ردهٔ شبرنگ جدا انتخاب می‌شود.

از کجا بفهمم مدل فضای باز را بخواهم یا ساخت کلاف‌دار؟

اگر تابلو روی پایه یا گاردریل می‌ایستد، مدل ورقی. اگر به پوشش بتن یا قاب فلزی جداره بسته می‌شود، ساخت کلاف‌دار. محل نصب را اول بگویید؛ قطع و مهار بعد از آن مشخص می‌شود.

تعداد خطرنما را برای یک محور چطور حساب کنیم؟

فهرست جسم‌های ثابت را بنویسید: پایه‌ها، دماغهٔ گاردریل، دو سمت عرشه، دهانه‌ها و دیوار حائل. هر جسمی که از یک جهت دیده می‌شود، یک صفحه می‌خواهد. متر طول مسیر مبنای این خانواده نیست.

نوار مایل روی خطرنما فلش است؟

نیست. شیب نوار فقط مانع را از پس‌زمینه جدا می‌کند. تعبیر فلش، همان اشتباهی است که سفارش را به کالای غلط می‌برد.

«تابلو جان پناه پل» همان خطرنما است؟

در ضوابط علائم پل، «جان‌پناه پل» و «علامت مانع» به همین تابلو گفته می‌شود و قطع رایج آن ۶۰×۳۰ سانتی‌متر است. این تابلو با جهت‌نمای پیچ یکی نیست.

عمر مفید تابلو خطرنما چقدر است؟

عمر مفید به ردهٔ شبرنگ و شرایط نگهداری بستگی دارد: ردهٔ مهندسی سه‌ساله برای دورهٔ نگهداری کوتاه و EGP هفت‌ساله برای محورهای شریانی مناسب است. بدنهٔ گالوانیزه در اقلیم مرطوب دیرتر زنگ می‌زند و سطح شبرنگ در هر رده، با شستشوی منظم بازتاب خود را بیشتر حفظ می‌کند.

برای استعلام چه اطلاعاتی لازم است؟

فهرست مانع‌های ثابت، باز یا پوشیده بودن محل نصب، جنس بدنه و ردهٔ شبرنگ. اگر تعداد راست و چپ جدا نوشته شود، قیمت واحد دقیق‌تر بسته می‌شود.
