تابلو معابر پرچمی خام ۳۱×۶۰ با بست کتابی | بدون شبرنگ
تابلو معابر پرچمی خام ۳۱×۶۰ چیست و چه چیزی همراه آن است؟

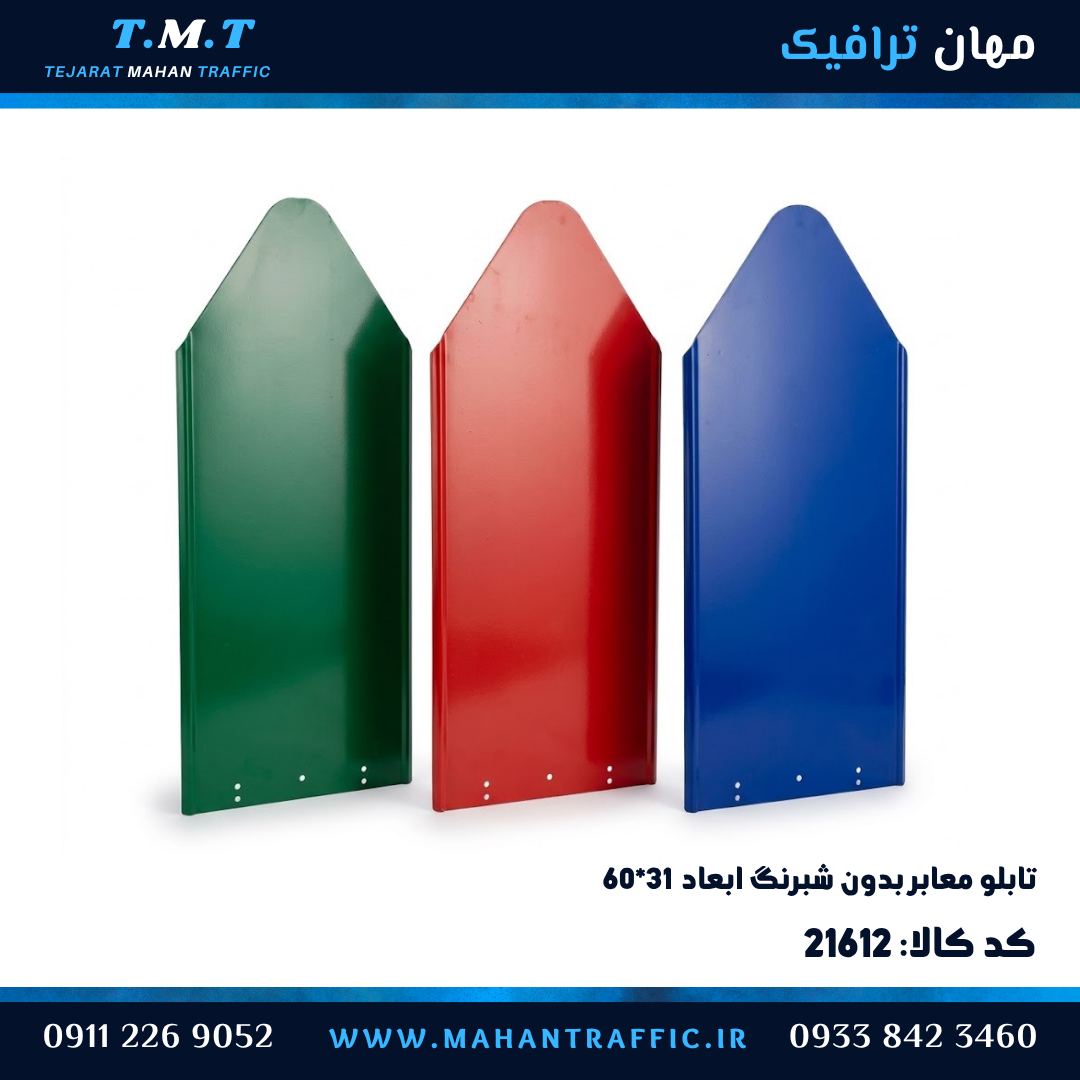

کد ۲۱۶۱۲ صفحهٔ نام معبر است که بدون نوشتار و بدون شبرنگ تحویل داده میشود و یک ست بست کتابی همراه آن است: بدنهٔ رنگشدهٔ آمادهٔ نصب روی پایهٔ لولهای را میگیرید و متن بازتابنده را در کارگاه خودتان اجرا میکنید.
مشخصات بدنه: ابعاد نهایی ۳۱×۶۰ سانتیمتر (ارتفاع ورق پیش از خم ۳۳ سانتیمتر)، ورق ۲ میلیمتر فولاد ST37 یا گالوانیزه، فریم پرس همزمان بالا و پایین، پوشش رنگ پودری کورهای الکترواستاتیک در رنگ زمینهٔ سفارشی. مخاطبش تابلوسازی یا پیمانکاری است که رنگ و نوشتار را خودش میبندد.
نسخهٔ آمادهٔ همین قطع، تابلو معابر پرچمی ۳۱×۶۰ شبرنگ است. اگر نام بلندتر است، تابلو معابر پرچمی خام ۳۱×۸۰ و اگر نام در ورودی شاخص است، تابلو معابر پرچمی خام ۱۰۰×۴۰ پاسخ میدهد.
«خام» یعنی چه؛ مرز این کالا با نسخهٔ آماده
| گزینه | چه چیزی تحویل میگیرید | مناسب چه کسی |
|---|---|---|
| نسخهٔ خام (همین کالا) | بدنهٔ رنگشده با یک ست بست کتابی، بدون نوشتار | کارگاهی که متن را خودش اجرا میکند |
| نسخهٔ آماده | نوشتار برشخوردهٔ بازتابنده روی بدنه، آمادهٔ نصب | شهرداری و پیمانکار بدون کارگاه |
اگر فهرست نامها دیرتر نهایی میشود یا رنگ زمینه و فونت را خودتان تعیین میکنید، نسخهٔ خام دست شما را باز میگذارد ' و هزینهٔ اجرای متن هم در کارگاه خودتان کنترل میشود.
بست کتابی همراه؛ چند ست برای هر سر کوچه؟
هر صفحه یک ست میخواهد. سرِ کوچهای که نام را از دو جهت نشان میدهد، دو صفحه روی یک لوله دارد و در نتیجه ' دو ست؛ پس شمارش را بر پایهٔ «جهت دید» انجام دهید.
| وضعیت نصب | تعداد صفحه | تعداد ست بست |
|---|---|---|
| یک سر کوچه، یک جهت دید | ۱ | ۱ |
| یک سر کوچه، دو جهت دید | ۲ | ۲ |
| چهارراه با نام دو معبر | ۴ | ۴ |

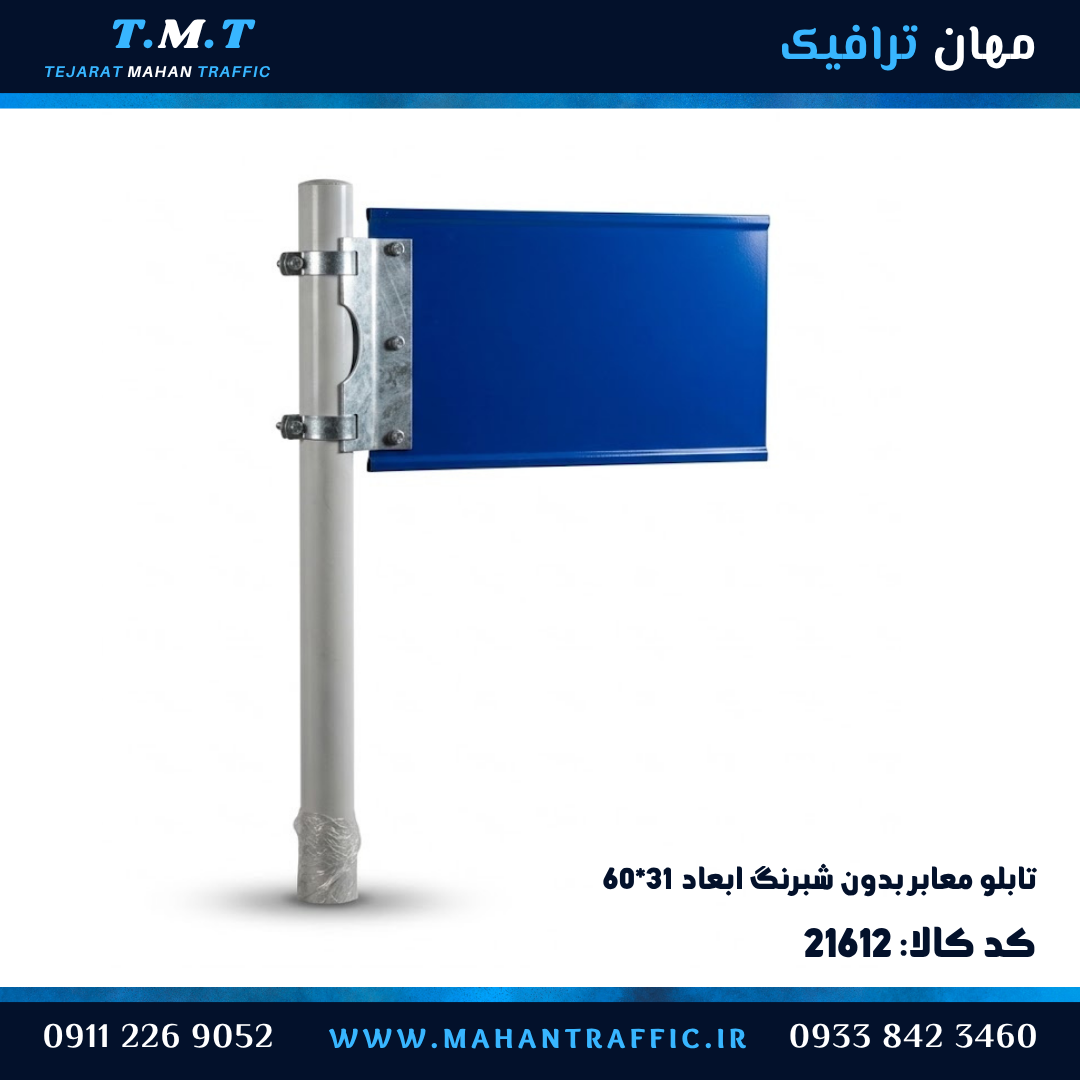

بست تخت علائم موازی مسیر این کار را نمیکند: صفحهٔ پرچمی عمود بر مسیر میایستد و باد بهجای فشار، ' 'گشتاور پیچشی روی اتصال میآورد و همین گشتاور، کار بست کتابی است. قطر لوله را در سفارش بنویسید تا دهانهٔ بست ' 'با همان قطر همخوان بسته شود.
رنگ زمینه را از سفارش مشخص کنید
| رنگ زمینه | پیام دوم |
|---|---|
| آبی | نام کوچه، خیابان و بلوار |
| سبز | اماکن مذهبی و فضای سبز |
| قهوهای | اماکن و مسیرهای گردشگری |
| نارنجی | کاربری آموزشی، درمانی و خدماتی |
اگر دفترچهٔ پروژه رنگ مصوب دارد همان اجرا میشود؛ در غیر این صورت یکدستی رنگ در کل محله از خودِ رنگ ' 'مهمتر است. با اعلام رنگ، بدنه با پوشش پودری کورهای در همان رنگ تحویل داده میشود.
اجرای نوشتار در کارگاه شما
| روش | مناسب برای | نکته |
|---|---|---|
| شبرنگ برشی (کات) | نام معابر و متن تکرنگ | لبهٔ تمیز و دوام بیشتر |
| شبرنگ چاپی یا چاپ UV | طرح چندرنگ و نشان سازمان | جای نشان را پیش از برش مشخص کنید |
در کار معابر شهری و روستایی، ردهٔ مهندسی سهساله پاسخ رایج است؛ اگر سند یا مناقصه بازتاب بالاتری خواسته باشد، ' 'ردهٔ هفتساله انتخاب میشود.
اقلیم و رفتار بدنه
| شرایط | ریسک بدنهٔ خام | تصمیم |
|---|---|---|
| باران شمال | زنگ لبهٔ پرسشده در صورت آسیب پوشش | رنگ پودری کورهای و بازدید لبه پیش از نصب |
| آفتاب کویر | کدری رنگ در بلندمدت | رنگ پودری کورهای الکترواستاتیک |
| شوری بندر | خوردگی در محل بست | ورق گالوانیزه و بست آبکاریشده |
| نمک گردنه | پوستهشدن پوشش | گالوانیزه و بازدید سالانه |
| باد معبر باز | گشتاور روی اتصال کتابی | بست کتابی با دهانهٔ همقطر و بازبینی پیچها پس از نصب |
در این قطع، ورق ۲ میلیمتر و فریم پرسشده دوام بدنه را تأمین میکند؛ ضعف معمول این خانواده اتصال است، نه ورق.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| عنوان کالا | تابلو معابر پرچمی خام ۳۱×۶۰ سانتیمتر با بست کتابی |
| کد کارخانه | ۲۱۶۱۲ |
| ابعاد نهایی | ۳۱ × ۶۰ سانتیمتر (ارتفاع ورق پیش از خم ۳۳ سانتیمتر) |
| فرم | مستطیل کتابی؛ برای نام همراه با جهت انشعاب، قطع پیکانی پیشنهاد میشود |
| جنس ورق | فولاد ST37 یا ورق گالوانیزه |
| ضخامت | ۲ میلیمتر |
| فریم | پرس همزمان بالا و پایین، لبهٔ یکدست |
| پوشش | رنگ پودری کورهای الکترواستاتیک در رنگ زمینهٔ سفارشی |
| همراه محصول | یک ست بست کتابی: دو لنگه، بست گوشوارهای، پیچ و مهرهٔ گالوانیزه |
| پایهٔ سازگار | لولهٔ نمرهٔ ۶ (دهانهٔ بست با قطر اعلامی شما بسته میشود) |
| وضعیت تحویل | خام و بدون نوشتار شبرنگ؛ اجرای متن در کارگاه خریدار |
| سازنده | مهان ترافیک |
نسخهٔ آماده و بقیهٔ قطعهای پرچمی
| اگر نیاز شما… | کالا |
|---|---|
| همین قطع با نوشتار و شبرنگ | تابلو معابر پرچمی ۳۱×۶۰ شبرنگ |
| قطع بزرگتر ۳۱×۸۰ خام | تابلو معابر پرچمی خام ۳۱×۸۰ |
| قطع عریض ۱۰۰×۴۰ خام | تابلو معابر پرچمی خام ۱۰۰×۴۰ |
| مقایسهٔ سه قطع پرچمی | تابلو معابر پرچمی |
| راهنمای نصب روی نما | تابلو معابر دیواری ۳۱×۸۰ |
همهٔ قالبهای خام در تابلوهای بدون شبرنگ و نسخههای آماده در تابلوهای معابر فهرست شدهاند.
ردهٔ شبرنگ برای اجرای خودتان
| رده | کاربرد | کالا |
|---|---|---|
| سه ساله، ردهٔ مهندسی | کار موقت، مسیر انحرافی، محوطهٔ کارگاهی | شبرنگ سهساله ترافیکی |
| هفت ساله لانهزنبوری EGP | معابر شهری پرتردد | شبرنگ هفتساله EGP |
| ده ساله HIP | محور اصلی، جاده و پروژهٔ بلندمدت | شبرنگ دهساله HIP |
نکتهٔ کارگاهی: یک رده برای کل ردیف. اگر بخشی از تابلوها سهساله و بخشی دهساله اجرا شود، در شب دو سطح روشنایی متفاوت دیده میشود و چشم راننده آن را دو نوع پیام میخواند. راهنمای مقایسهٔ ردهها در انواع شبرنگ ترافیکی آمده است.
نصب: پایه، بست و ارتفاع
- پایهٔ لولهای رنگ کورهای: پایه تابلو لولهای رنگ الکترو استاتیک کورهای
- پایهٔ پروفیل رنگ کورهای: پایه تابلو پروفیل رنگ الکترو استاتیک کورهای
- اتصال پیچ و مهرهای قالب تخت: بست تابلو ترافیکی پیچ و مهره · اتصال پرچمی کتابی: بست کتابی تابلو معابر پیچ و مهره · اتصال ریلی: بست تابلو ریلی گالوانیزه
- بدنه بدون پایه و بست تحویل میشود؛ اگر روی سازهٔ موجود نصب میشود، فاصله و قطر سوراخها در استعلام نوشته شود.
- ارتفاع و زاویهٔ نصب از سرعت مسیر میآید: هرچه سرعت بالاتر، لبهٔ پایین بالاتر و زاویهٔ رو به پایین بیشتر.
سفارش تیراژی و نمونهٔ اول
برای فهرست نام معابر، ابتدا یک نمونه با رنگ زمینه و متن اجراشده تأیید شود؛ بعد کل ردیف روی همان الگو ساخته ' 'میشود. تعداد هر رنگ، تعداد ست بست و ترتیب نصب محله هم در همان استعلام نوشته شود تا بستهبندی به تفکیک آماده گردد.
سه خطای رایج
یک: شمارش ست بست بر اساس تعداد صفحهٔ اضافه مبنای شمارش «جهت دید» است؛ سر کوچهٔ دوطرفه دو ست میخواهد.
دو: اعلامنکردن قطر لوله دهانهٔ بست با همان قطر بسته میشود؛ قطر اشتباه، نصب را متوقف میکند.
سه: خرید نسخهٔ خام بدون خط شبرنگ بدنه بدون نوشتار بازتابنده، در شب نام معبر را نشان نمیدهد.
پیش از استعلام چه بفرستید
- تعداد صفحه و تعداد ست بست.
- رنگ زمینه (کد رنگ یا نام رنگ).
- قطر لولهٔ پایهٔ موجود یا نمرهٔ لولهٔ درخواستی.
- فرم: مستطیل کتابی یا پیکانی.
- شهر مقصد و زمان تحویل.
- نیاز به نمونهٔ اول با متن اجراشده.
پرسشهای پرتکرار
کد کالای این بدنه چند است؟
۲۱۶۱۲ — تابلو معابر پرچمی خام ۳۱×۶۰ با بست کتابی.
بست کتابی همراه کالا است؟
بله؛ یک ست کامل شامل دو لنگه، بست گوشوارهای و پیچ و مهرهٔ گالوانیزه.
نوشتار را چه کسی اجرا میکند؟
کارگاه شما؛ بدنه بدون نوشتار شبرنگ تحویل داده میشود.
چند ست بست برای سر کوچه لازم است؟
بر اساس جهت دید؛ یک جهت یک ست، دو جهت دو ست.
رنگ زمینه قابل انتخاب است؟
بله؛ پوشش پودری کورهای در رنگ زمینهٔ سفارشی اجرا میشود.
نسخهٔ آمادهٔ همین قطع موجود است؟
بله؛ تابلو معابر پرچمی ۳۱×۶۰ شبرنگ با نوشتار و بست آماده عرضه میشود.
بدنهٔ پرچمی خام ۳۱×۶۰ را با کد ۲۱۶۱۲ استعلام کنید
تعداد صفحه، ست بست، رنگ زمینه و قطر لوله را بنویسید تا زمان تولید اعلام شود.
استعلام قیمت و مشاورهمهان ترافیک — تولید تابلو و تجهیزات ترافیکی. بدنهٔ پرچمی خام بدون نوشتار شبرنگ تحویل میشود.
