پایه و سازه تابلو پیام متغیر جاده ای؛ دکل دروازهای و کنسولی

سازه و پایه تابلو پیام متغیر جاده ای — همان سازهای که در گفتوگوی بازار «تابلو روان» گفته میشود — نگهدارندهٔ نمایشگر پیام متغیر (VMS) در آزادراه، بزرگراه و ورودی شهر است. این صفحه دربارهٔ سازه و پایه است، نه خود پنل نمایشگر: دکل دروازهای، پایهٔ کنسولی و مدل دوطرفه، همراه با دهانه، پلتفرم سرویس، ارت و فونداسیون. آنچه شکل سازه را تعیین میکند سه چیز است: ابعاد و وزن تابلو، سطح بزرگ آن در برابر باد، و تعداد لاینی که تابلو باید روی آن دیده شود. کار از نقشهٔ همان محور شروع میشود.

سازه تابلو روان جاده ای؛ دقیقاً چه چیزی تحویل میشود؟

آنچه این ردیف پوشش میدهد، سازهٔ نگهدارنده است: بدنه یا دکل، دهانه یا بازو، قاب و شاسی اتصال تابلو، پلتفرم سرویس، مسیر کابل، ارت و فونداسیون. خود نمایشگر و سیستم کنترل آن، تأمین جداگانه دارد و در همان استعلام با هم دیده میشود. این تفکیک مهم است، چون در بازار «تابلو روان» هم به تابلوی مغازه گفته میشود و هم به نمایشگر بزرگراه؛ اگر دنبال سازهٔ جادهای هستید، جای درستی آمدهاید.

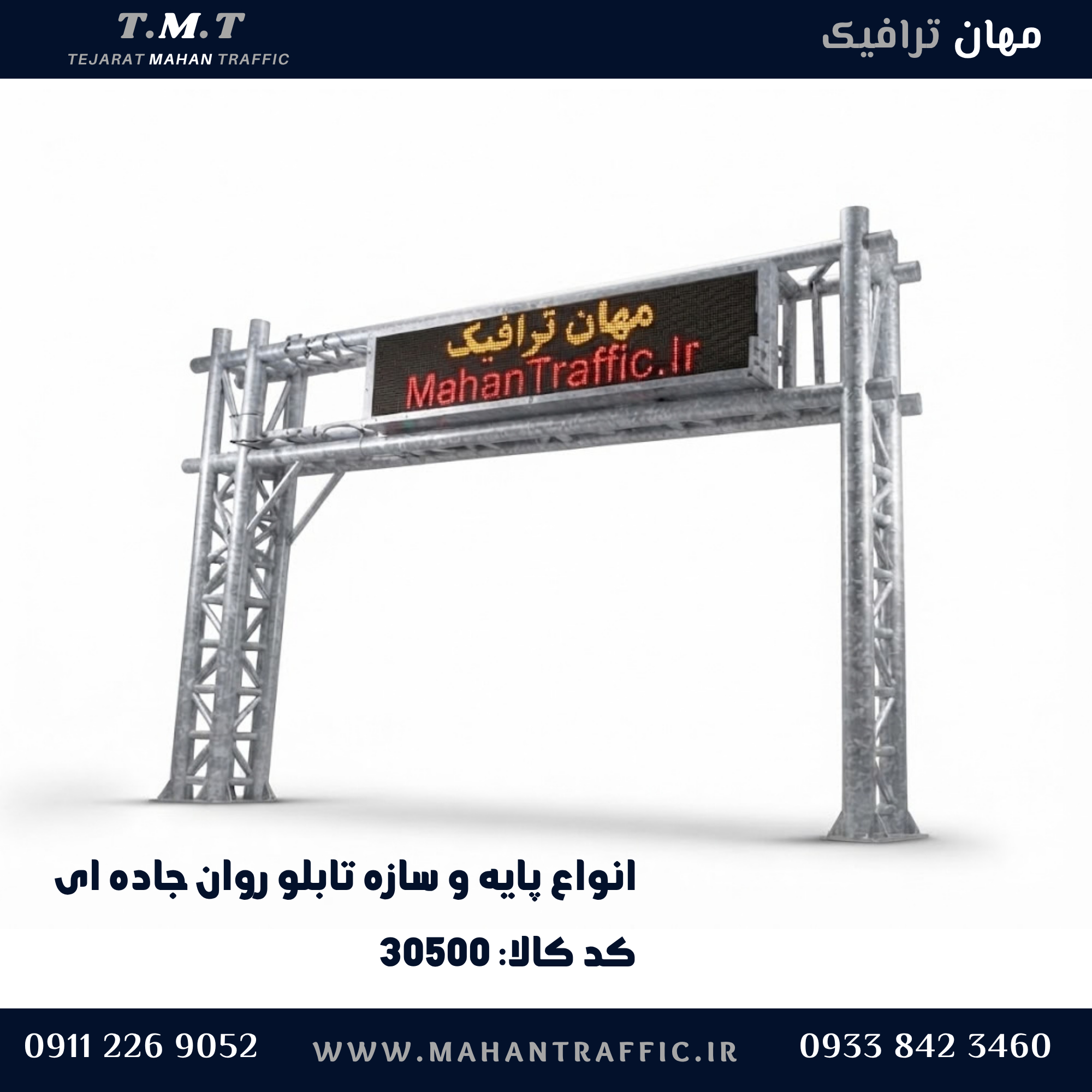

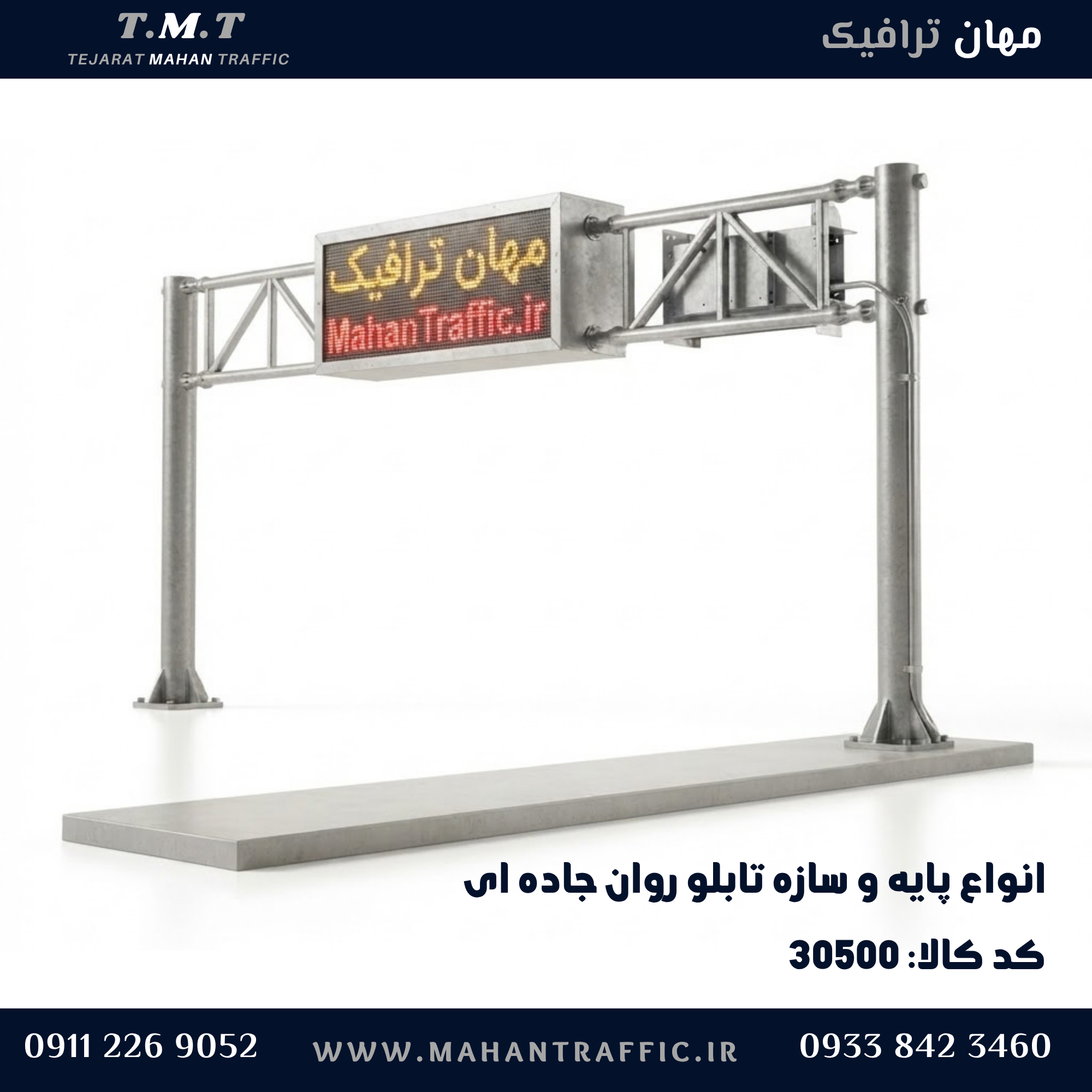

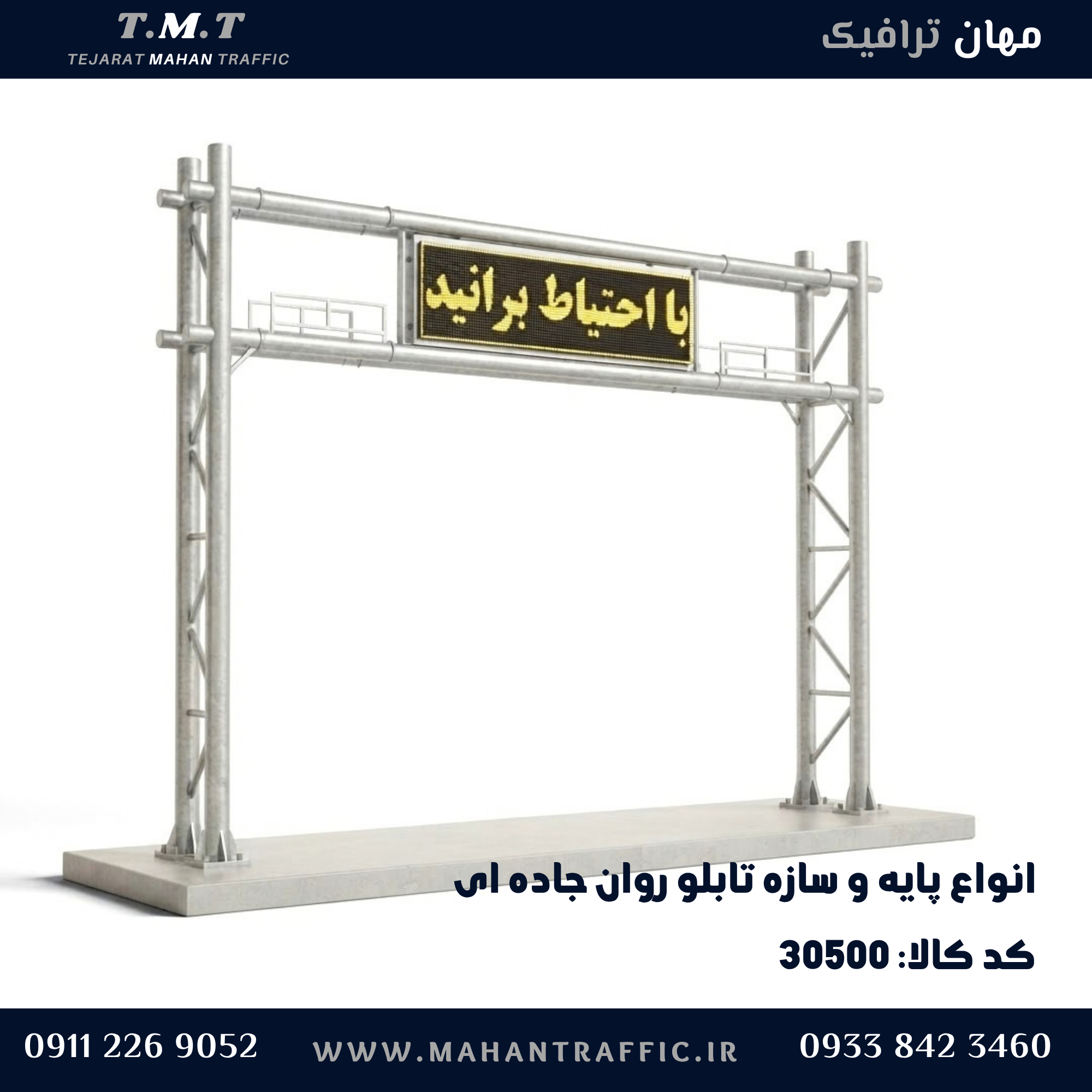

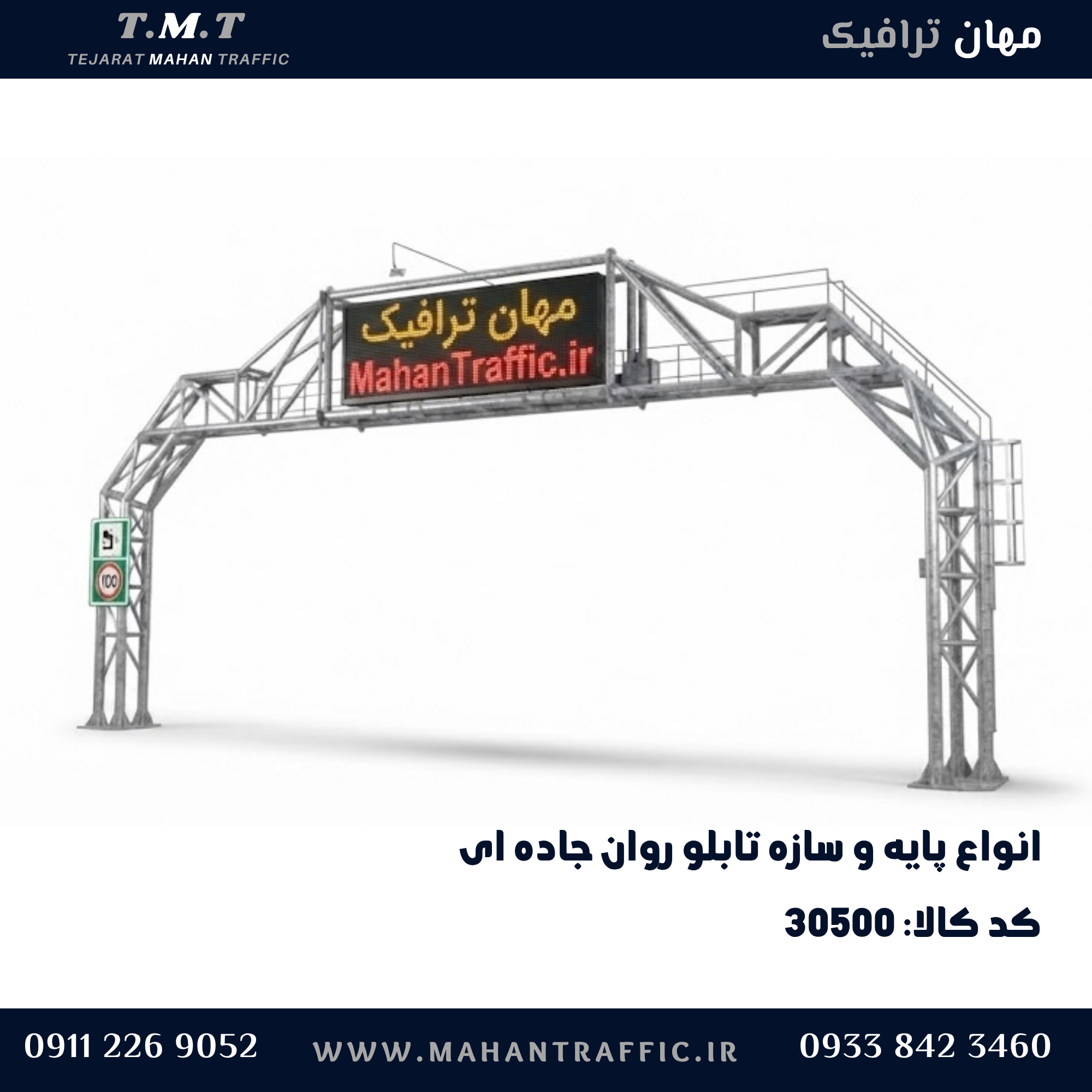

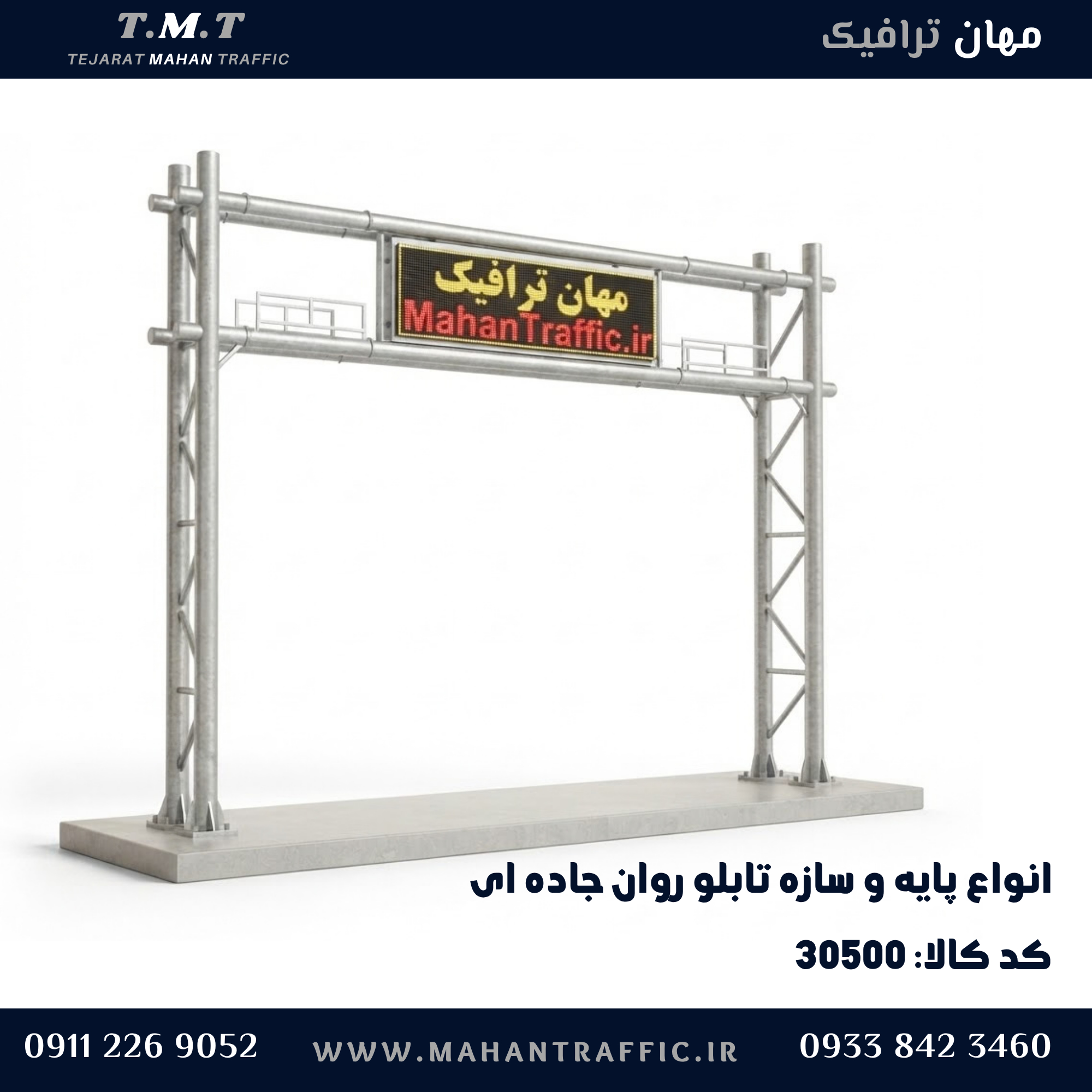

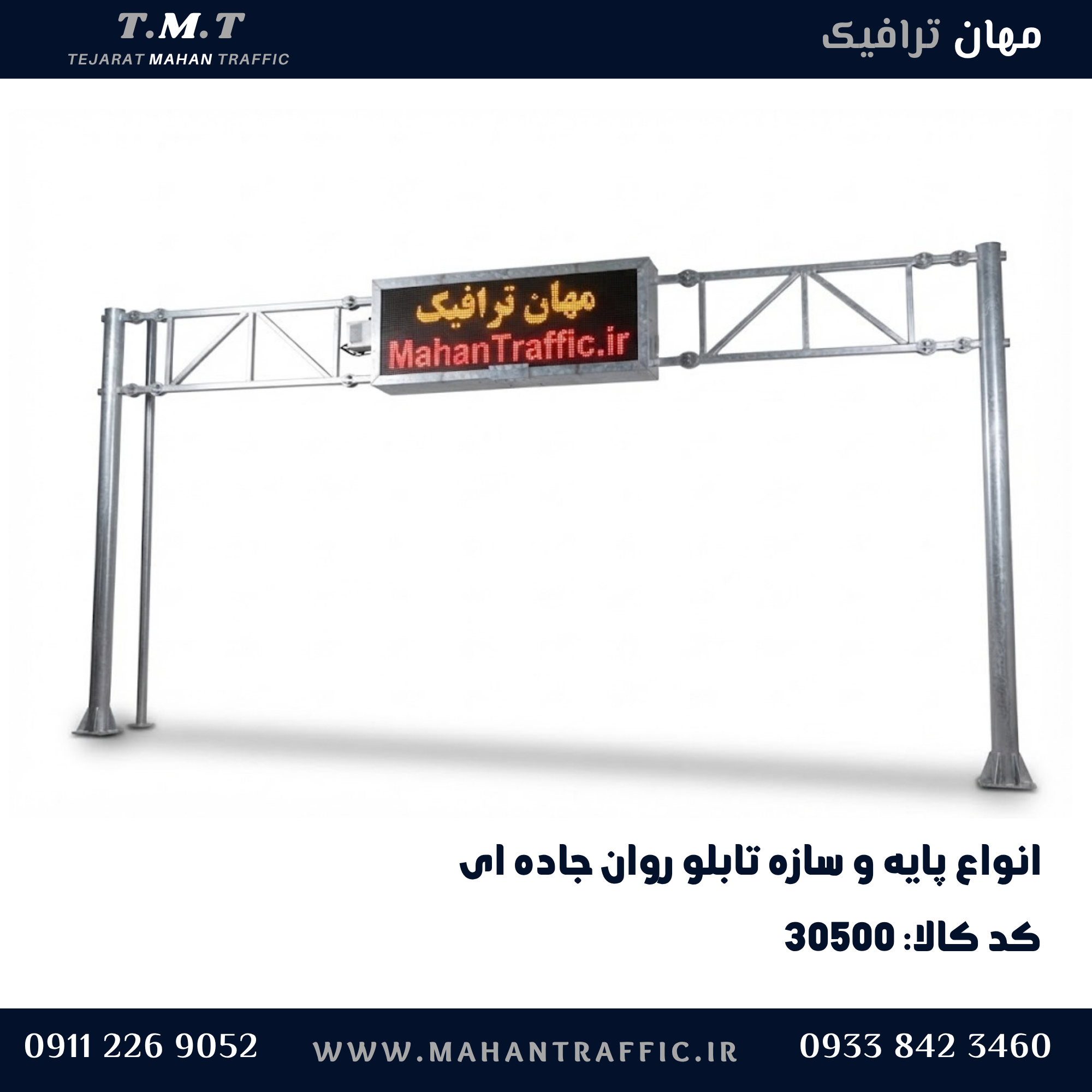

• سازهٔ دروازهای با یک دهانه و دو ستون، برای چند لاین

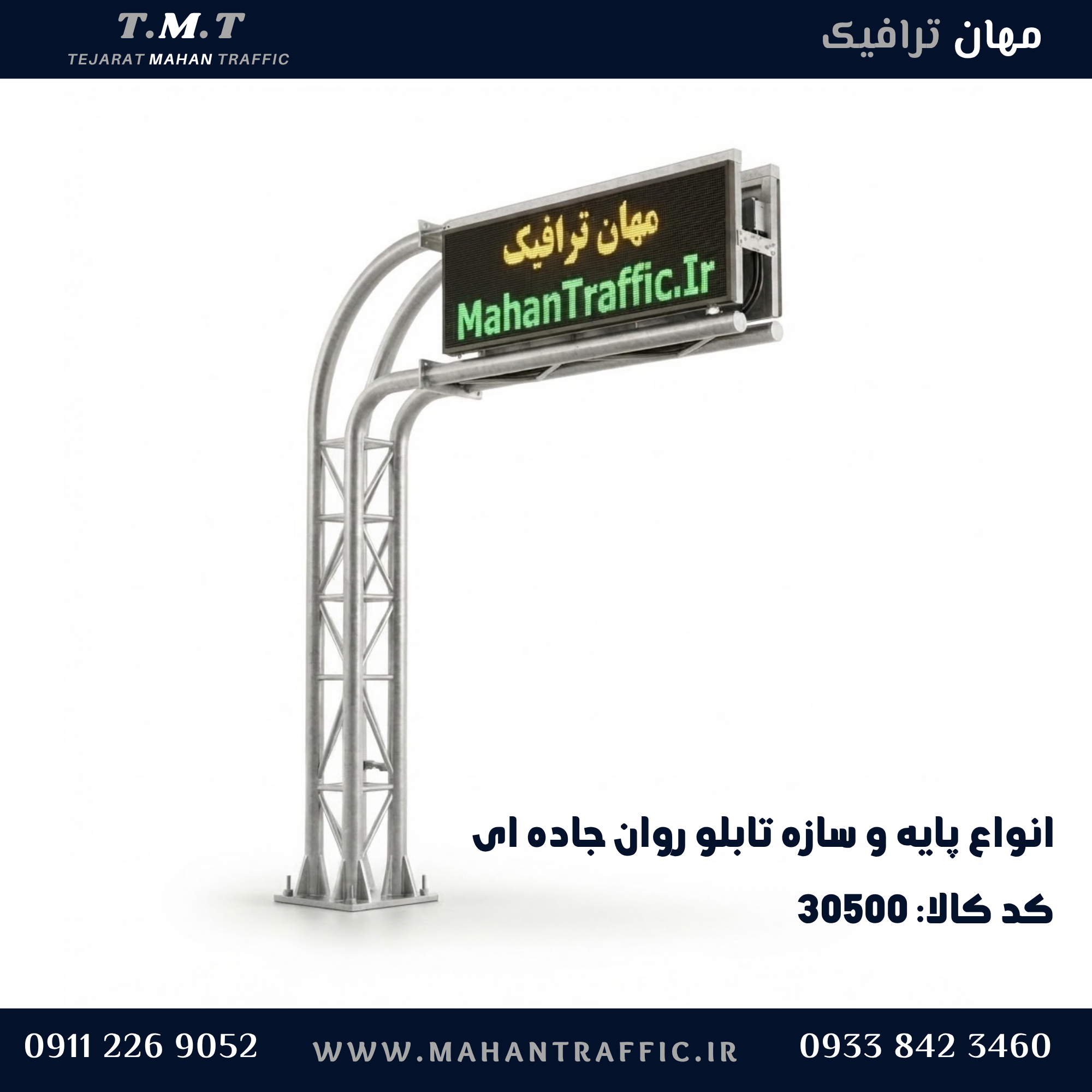

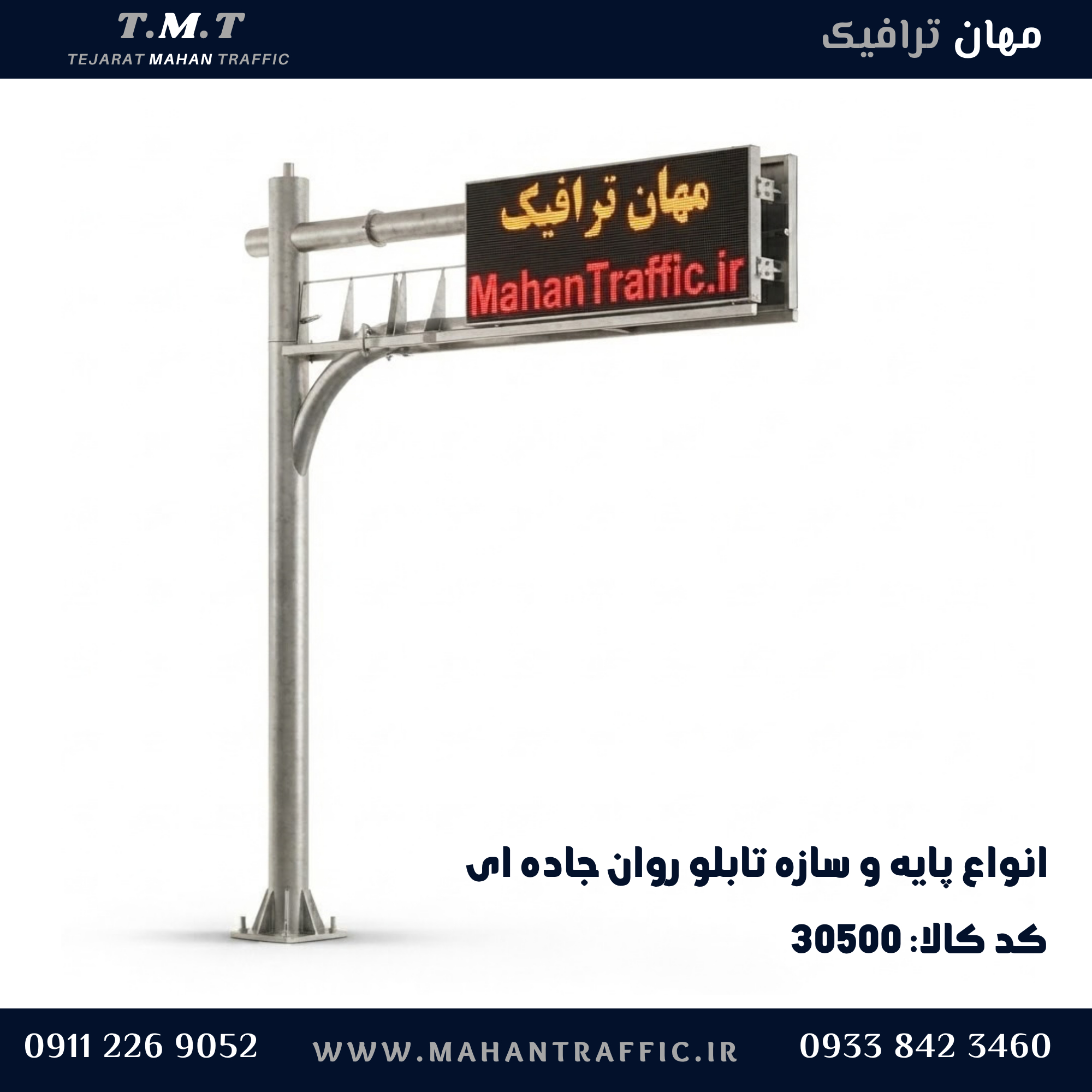

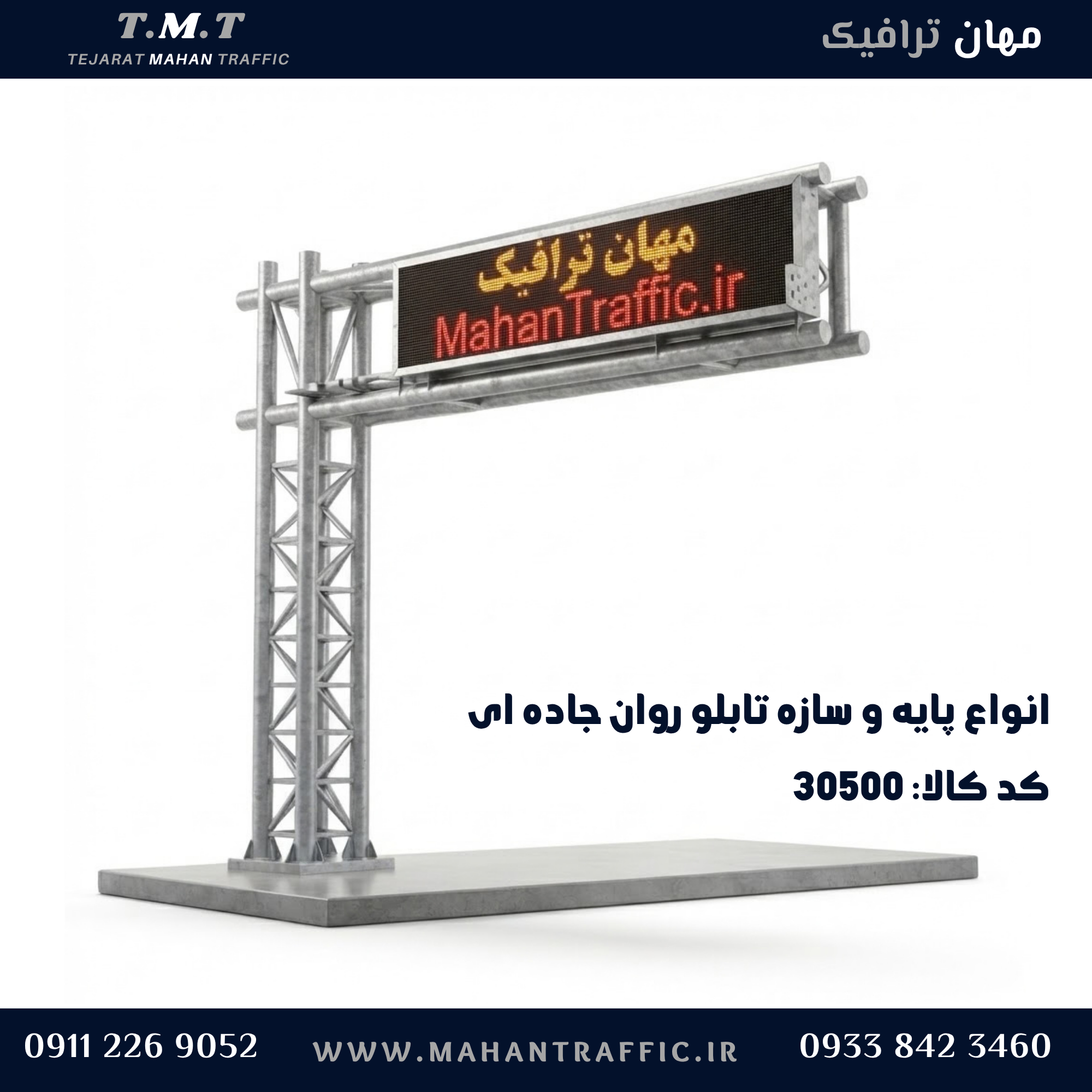

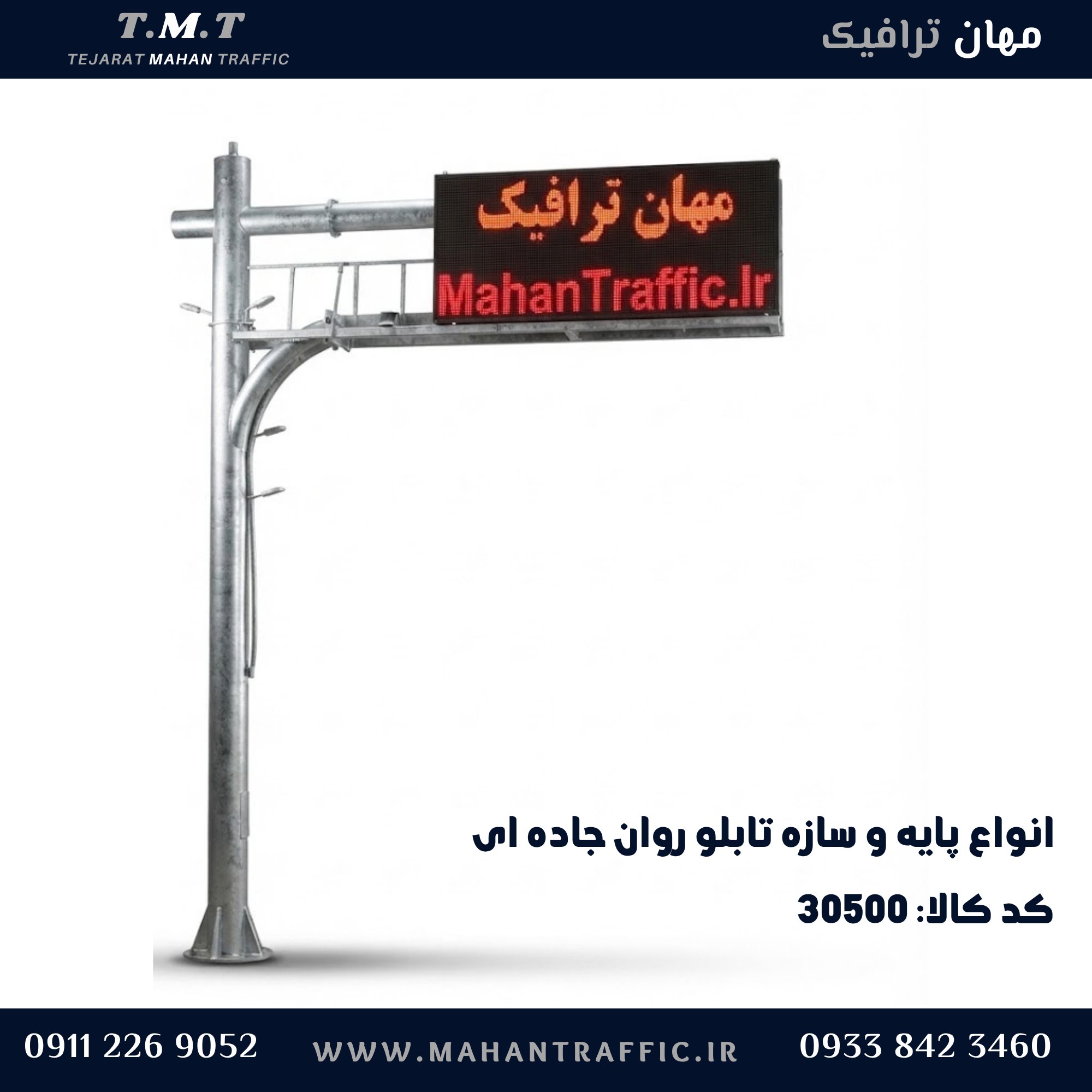

• سازهٔ کنسولی با یک ستون و بازو، برای یک یا دو لاین

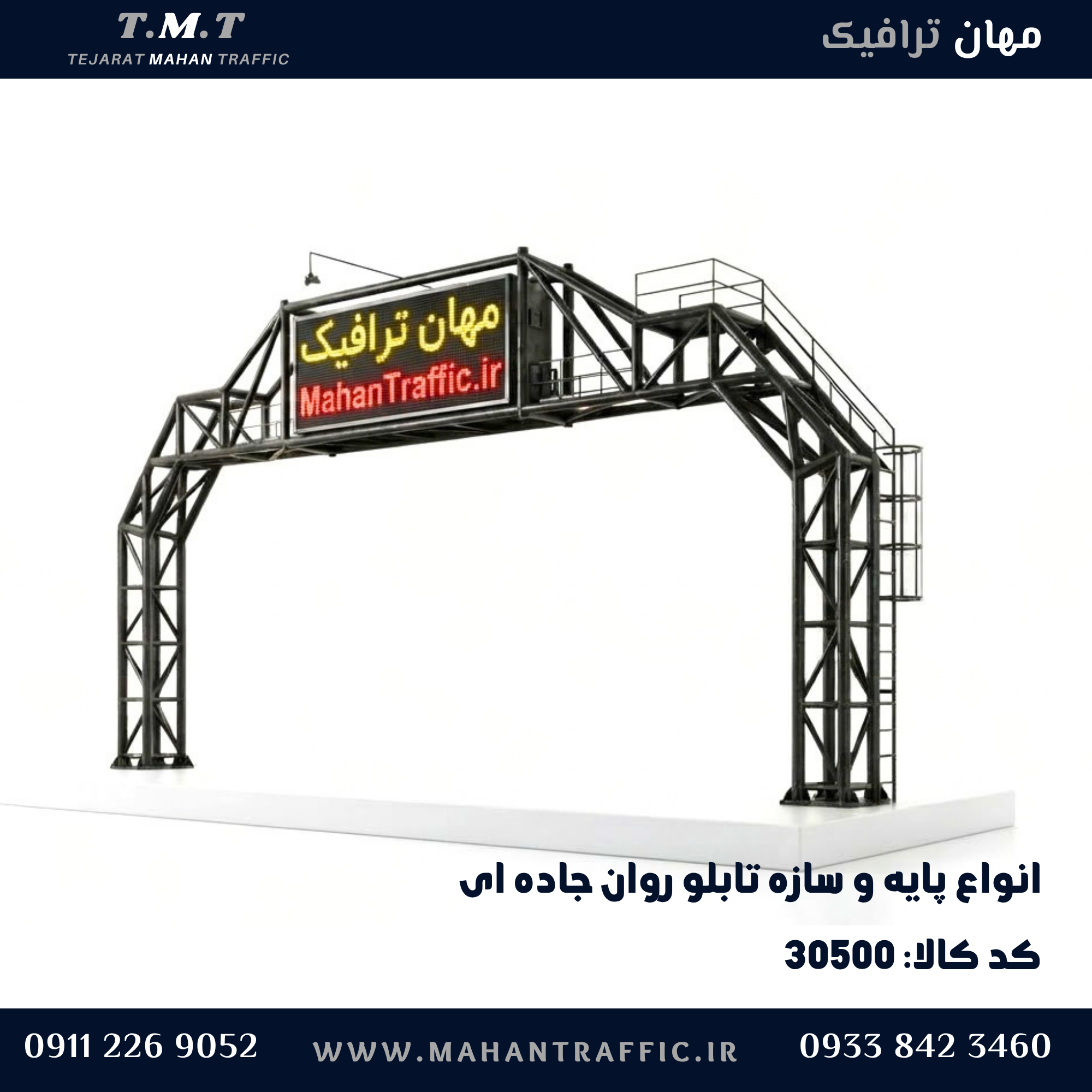

• سازهٔ دوطرفه روی دکل مرتفع، برای دید از دو جهت
• پلتفرم سرویس، نردبان ایمن و نقطهٔ اتصال مهار
• سیستم ارت، صاعقهگیر و مسیر کابل
• فونداسیون و صفحهٔ پایه بر اساس بار باد محل

این سازه در کجا نصب میشود؟

هر نقطهای که راننده باید پیش از رسیدن به آن، از وضعیت پیشرو باخبر شود: آزادراه و بزرگراه، ورودی شهر و خروجی آن، محورهای کوهستانی و گردنهها، نزدیک تونل، محدودههای کنترل سرعت، تقاطعهای بزرگراهی، گمرک و پایانههای بار، و مسیرهای جایگزین در طرحهای انسداد. در ورودی شهر، این سازه معمولاً کار اطلاعرسانی و هشدار را با تابلوهای جهتنما میسازد، نه جایگزین آنها.

چه کسانی سازه تابلو پیام متغیر سفارش میدهند؟

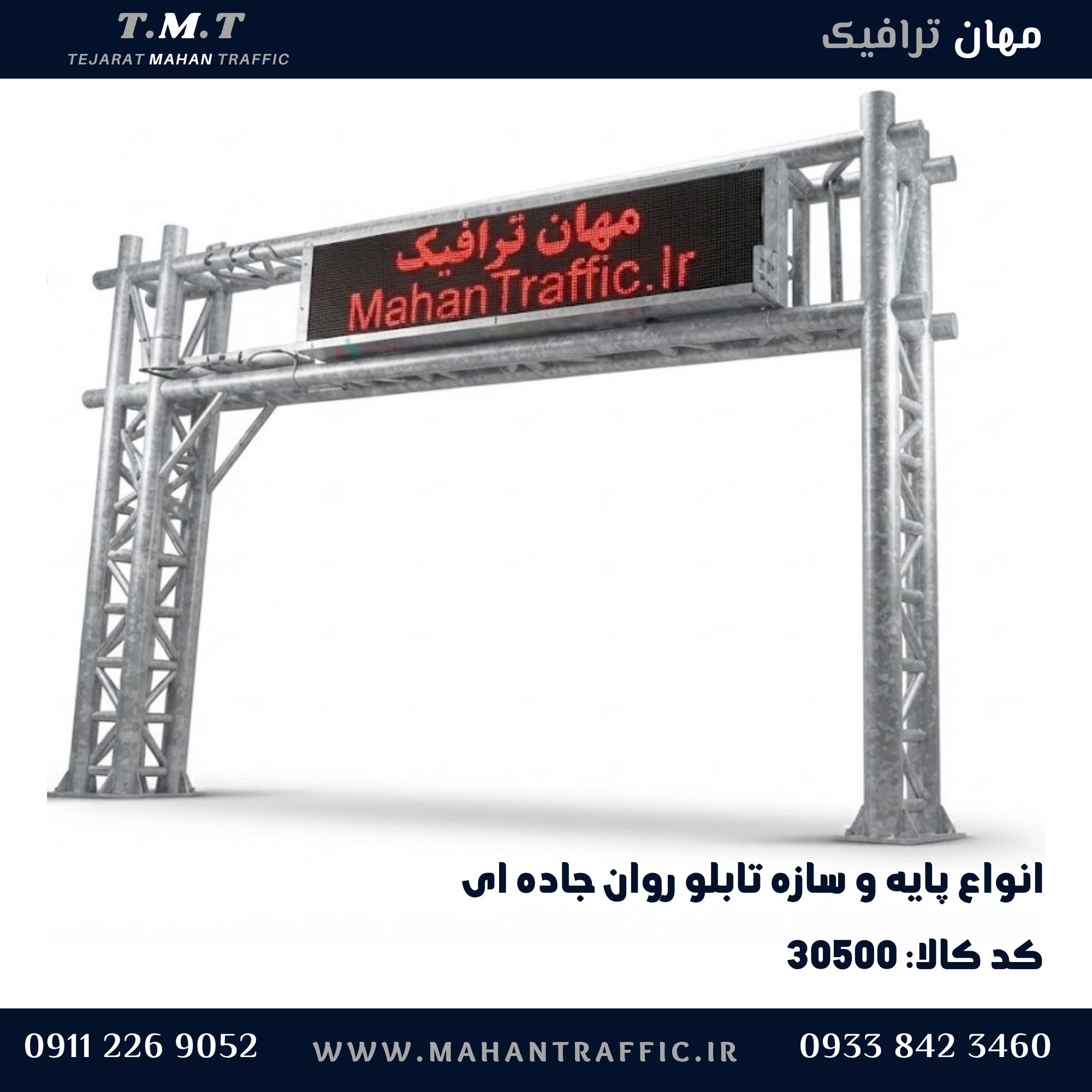

انواع سازه و پایه تابلو روان

دو مدل پرتال و کنسولی، همان خانوادهٔ سازههای تابلو هستند که در پایه دروازهای ترافیکی و پایه کنسولی تابلو اطلاعاتی با جزئیات آمدهاند؛ تفاوتشان با نسخهٔ تابلو روان، در وزن و سطح بادگیر تابلو است.

هندسهٔ دید؛ مهمترین تصمیم طراحی

تابلوی پیام متغیر اگر دیده نشود، کارش را نکرده است. سه موضوع در همین مرحله تعیین میشود:

ارتفاع، فاصله و خط دید راننده

تابلو باید پیش از نقطهٔ تصمیم — جایی که راننده باید واکنش نشان دهد — در خط دید باشد. اگر تابلو خیلی نزدیک نصب شود، راننده فرصت خواندن و تغییر مسیر ندارد؛ اگر خیلی دور باشد، در پیچ و تپه از دید خارج میشود. به همین دلیل نقطهٔ نصب با فاصله تا تصمیم و نوع مسیر سنجیده میشود، نه فقط با ارتفاع.

دهانهٔ دروازهای و تعداد لاین

دهانه باید همهٔ لاینهایی را که پیام برایشان است بپوشاند؛ نه کمتر، نه بیشتر از نیاز. هر متر دهانه، وزن و خمش سازه را بالا میبرد؛ پس پهنای دقیق سوارهرو، شانه و حاشیه در همان نقشه اندازهگیری میشود.

زاویهٔ تابلو و خوانایی در آفتاب

زاویهٔ تابلو نسبت به جریان ترافیک، روی خوانایی اثر مستقیم دارد. تابلو باید تقریباً رو به راننده بنشیند و از زاویهٔ شدید پرهیز شود؛ در محورهای شرق-غرب هم احتمال تابش مستقیم و بازتاب جدیتر است. جهت دهانه و صفحهٔ تابلو با هم و در همان نقشه انتخاب میشود.

بار باد و وزن تابلو؛ چرا این سازه محاسبهٔ جدا دارد؟

تفاوت اصلی این سازه با سایر پایههای تابلو، سطح بزرگ بادگیر است. یک نمایشگر جادهای صفحهٔ وسیعی است که در باد، نیروی قابل توجهی به دهانه و فونداسیون میآورد. سه اثر که در محاسبه دیده میشود:

• خمش روی دهانه و ستونها؛ هرچه دهانه و ارتفاع بیشتر، مقطع هم قویتر
• پیچش سازه؛ وقتی بار به یک سمت تابلو میخورد، دهانه تمایل به چرخش دارد
• ارتعاش و لرزش ناشی از ترافیک و باد؛ که به اتصال تابلو و خود پنل منتقل میشود

این محاسبه، مقطع بدنه، ضخامت ورق، ابعاد فونداسیون و نوع اتصال قاب را میسازد. اگر محل نصب در دشت باز، گردنه یا محور بادخیز است، همان را از اول بگویید؛ بار باد منطقه، نقطهٔ شروع این محاسبه است. سازههای بلند دیگر مثل سازه بیلبورد تبلیغاتی هم با همین منطق سطح بادگیر طراحی میشوند و مقایسهشان در انتخاب مقطع کمک میکند.

پلتفرم سرویس، نردبان و دسترسی ایمن

این تابلو بیشتر از هر تابلوی دیگری سرویس میخواهد: تعویض ماژول نمایشگر، بازدید سیستم تغذیه و کنترل، و تنظیم در محل. بدون دسترسی ایمن، هر بازدید به عملیات پرخطر روی سازه تبدیل میشود و در عمل عقب میافتد. پلتفرم سرویس در ارتفاع تابلو ساخته میشود، با کف مناسب، حفاظ دور و نقطهٔ اتصال مهار؛ نردبان هم ایمن و در جای درست نصب میشود. این اقلام در ظاهر سازه دیده نمیشوند ولی تعیین میکنند نگهداری چندساله چقدر هزینه و خطر دارد.

برق، شبکه و تغذیهٔ تابلو

تابلوی پیام متغیر به تغذیهٔ پایدار و مسیر دادهٔ قابل اعتماد نیاز دارد؛ خاموشی یا قطع ارتباط، همان لحظهای است که هشدار بیشترین اهمیت را دارد. سه بخش باید در طراحی دیده شود: مسیر تغذیه از پست یا تابلو برق تا سازه، مسیر داده (فیبر یا شبکهٔ بیسیم) و محافظت در برابر نوسان و صاعقه. مسیر کابل از داخل بدنه و دهانه عبور میکند تا معلق نماند و در برابر آفتاب و بارندگی سالم بماند.

• مسیر تغذیه و ظرفیت تأمین برق محل
• انتقال داده: فیبر، شبکه یا لینک بیسیم بر اساس فاصلهٔ مرکز کنترل
• ارت سازه و ارت مستقل تجهیزات الکترونیکی
• صاعقهگیر در بالاترین نقطه و هادی نزولی کوتاه و مستقیم

ایمنی حریم راه و حفاظت در برابر برخورد

پایههای کنار سوارهرو در معرض ضربهٔ خودرو هستند و پایهٔ دروازهای در دو طرف مسیر مینشیند. سه نکتهٔ اجرایی: فاصله از لبهٔ مسیر و شانه بر اساس حریم ایمنی، استفاده از حفاظ یا نیوجرسی در نقاط پرخطر، و انتخاب نقطهای که سازه در مسیر خروج خودرو از جاده قرار نگیرد. اگر محل نصب در قوس یا نزدیک تقاطع است، این بررسی جدیتر میشود.

متریال و پوشش

• لولهٔ فولادی یا ورق در مقاطع چندوجهی، طبق محاسبهٔ سازه
• گالوانیزهٔ گرم برای دوام در برابر خوردگی و رطوبت
• رنگ کورهای الکترواستاتیک برای رنگ سازمانی راهداری
• پیچ و مهرهٔ گالوانیزه یا ضدزنگ در همهٔ اتصالها
• پوشش جدیتر در محورهای کوهستانی، ساحلی و پرگردوغبار

انتخاب پوشش در محورهایی که نمکپاشی میشوند یا رطوبت دائمی دارند، از نظر عمر سازه تعیینکننده است.

نصب و فونداسیون در حریم راه

نصب این سازه معمولاً با جرثقیل و در پنجرهٔ زمانی محدود انجام میشود. سه گام: آمادهسازی فونداسیون و صفحهٔ پایه بر اساس بار محاسبهشده، مونتاژ بخشی از سازه در کارگاه و نصب نهایی در محل، و اتصال تابلو و اجرای کابل و ارت. در محورهای پرتردد، شبکاری و مسدودسازی موقت لاین و هماهنگی با راهداری از پیش برنامهریزی میشود.

یک نکتهٔ اجرایی: نقطهٔ نصب و ارتفاع تابلو را پیش از بتنریزی قطعی کنید. جابهجایی پایهٔ دروازهای بعد از اجرا، هم حفاری تازه میخواهد و هم یک پنجرهٔ مسدودسازی دیگر.

نگهداری و بازرسی دورهای

• کنترل لقی پیچهای دهانه، ستون و قاب اتصال تابلو
• بررسی ارتعاش و لرزش سازه در باد؛ لرزش، اتصال پنل را فرسوده میکند
• بازدید پلتفرم، نردبان، حفاظ و نقطهٔ اتصال مهار
• کنترل جعبهٔ اتصال، مسیر کابل و وضعیت ارت و صاعقهگیر
• بازدید سازه پس از طوفان و حوادث ترافیکی محور
• رتوش رنگ در نقاط زخمخورده، بهویژه پس از زمستان

اقلام استعلام

• ابعاد و وزن تقریبی تابلو و تأمینکنندهٔ آن
• محل نصب: آزادراه، بزرگراه، ورودی شهر یا محور کوهستانی
• تعداد لاین و پهنای سوارهرو برای انتخاب دهانه
• مدل سازه: دروازهای، کنسولی یا دوطرفه
• ارتفاع موردنظر و محدودیتهای محور (پل، سیم، حریم)
• وجود یا نبود پلتفرم سرویس و نردبان
• وضعیت برق، فاصله تا پست و نوع انتقال داده
• بار باد منطقه و شرایط جوی غالب
• تعداد نقاط پروژه و بازهٔ زمانی نصب
