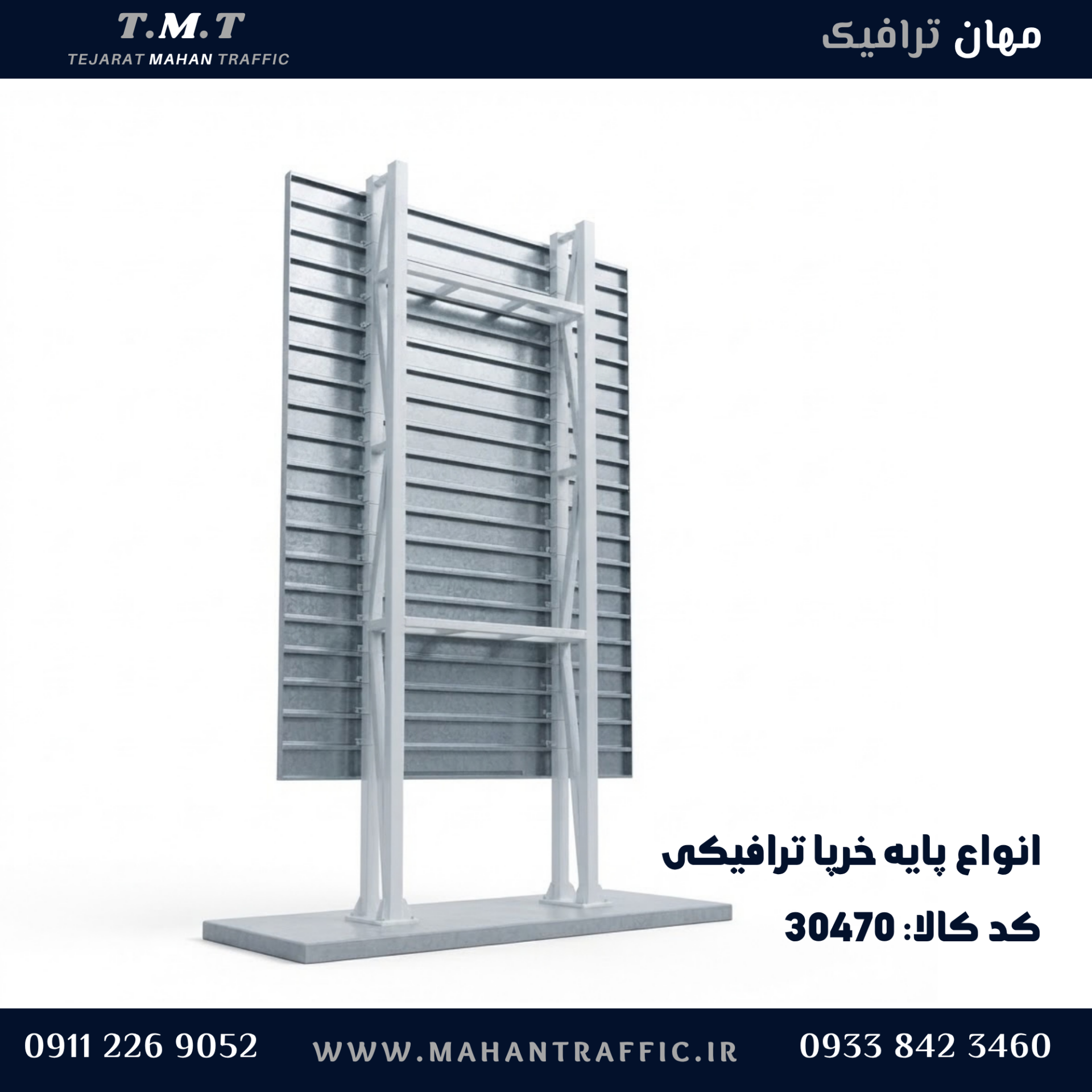

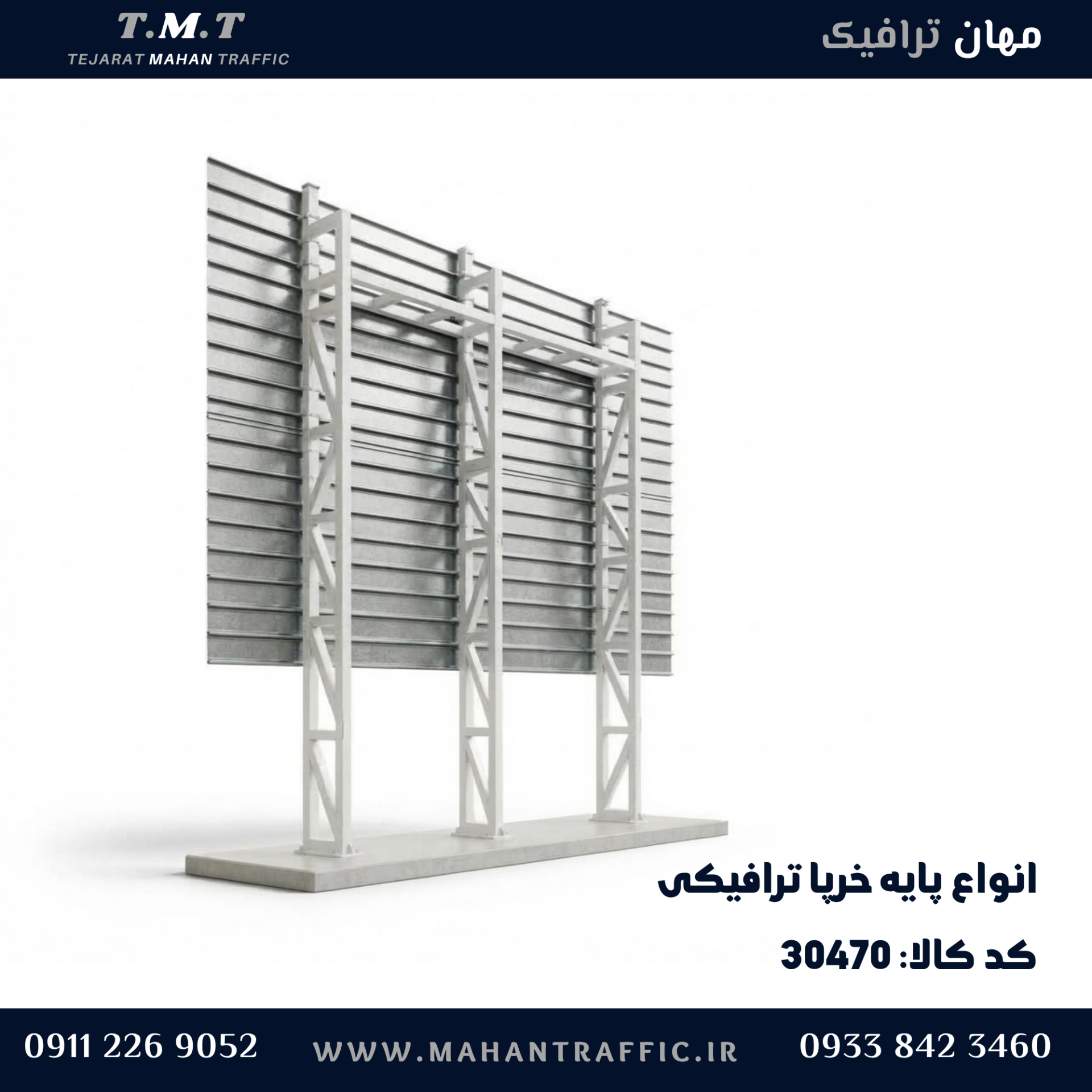

پایه خرپا دووجهی و چهاروجهی؛ سازه برای تابلوهای اطلاعاتی بزرگ
پایه خرپا سازهای است که برای نگهداشتن تابلوهای بزرگ ساخته میشود؛ جایی که یک لولهٔ ساده کافی نیست و سازه باید سبک باشد ولی در باد نلرزد. دو مدل رایج دارد: خرپای دووجهی که قابی تخت است، و خرپای چهاروجهی (جعبهای) که مقطعی سهبعدی دارد و در پیچش سختتر است. این صفحه هر دو مدل را با کاربرد، محدودیت و منطق انتخابشان پوشش میدهد — از تابلوی مسیرنمای آزادراه تا سازهٔ تبلیغاتی بزرگ و تابلوهای دوطرفه. تصمیم اصلی این است: تابلو چقدر بزرگ است و روی چه دهانهای مینشیند.
خرپای دووجهی و چهاروجهی؛ تفاوت در یک نگاه

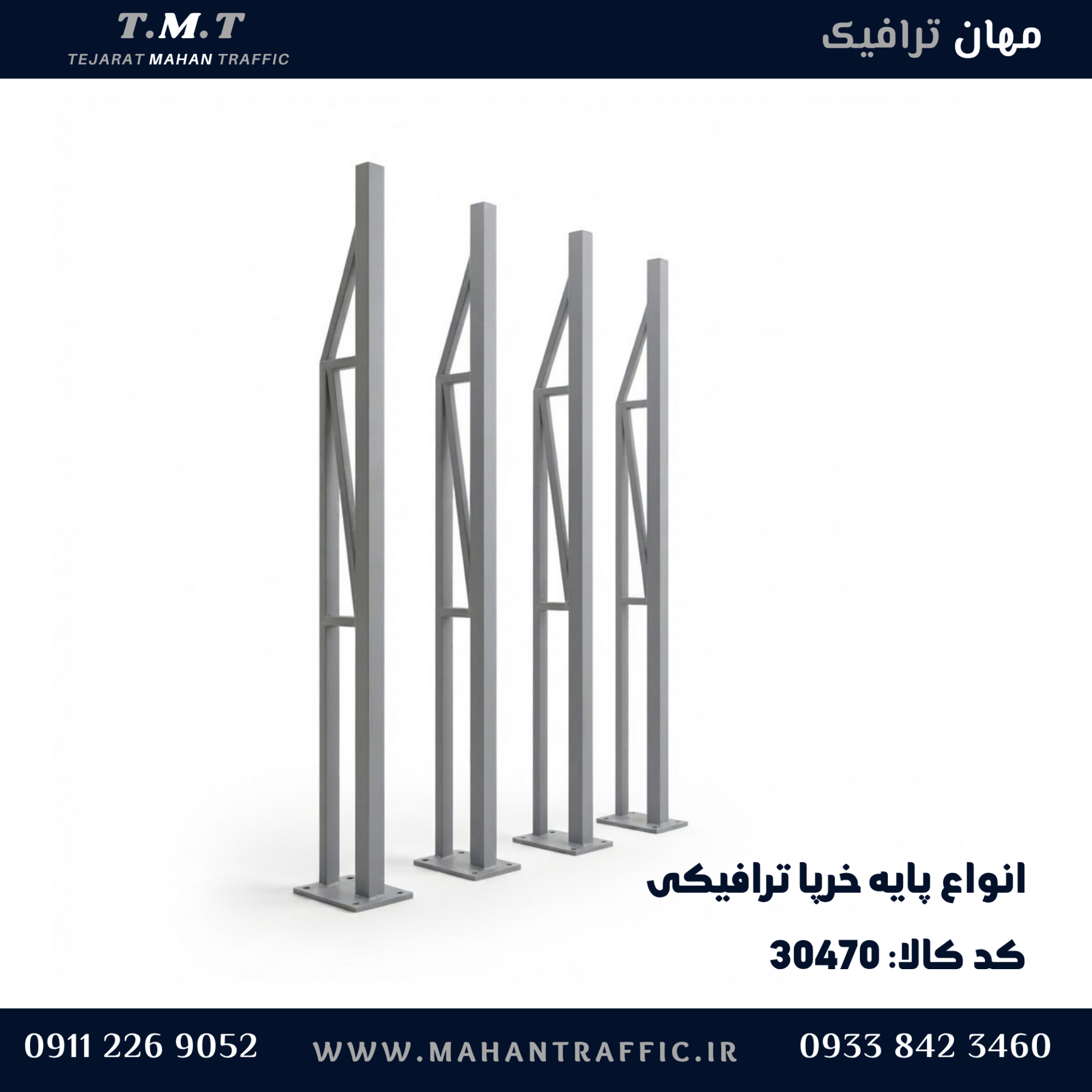

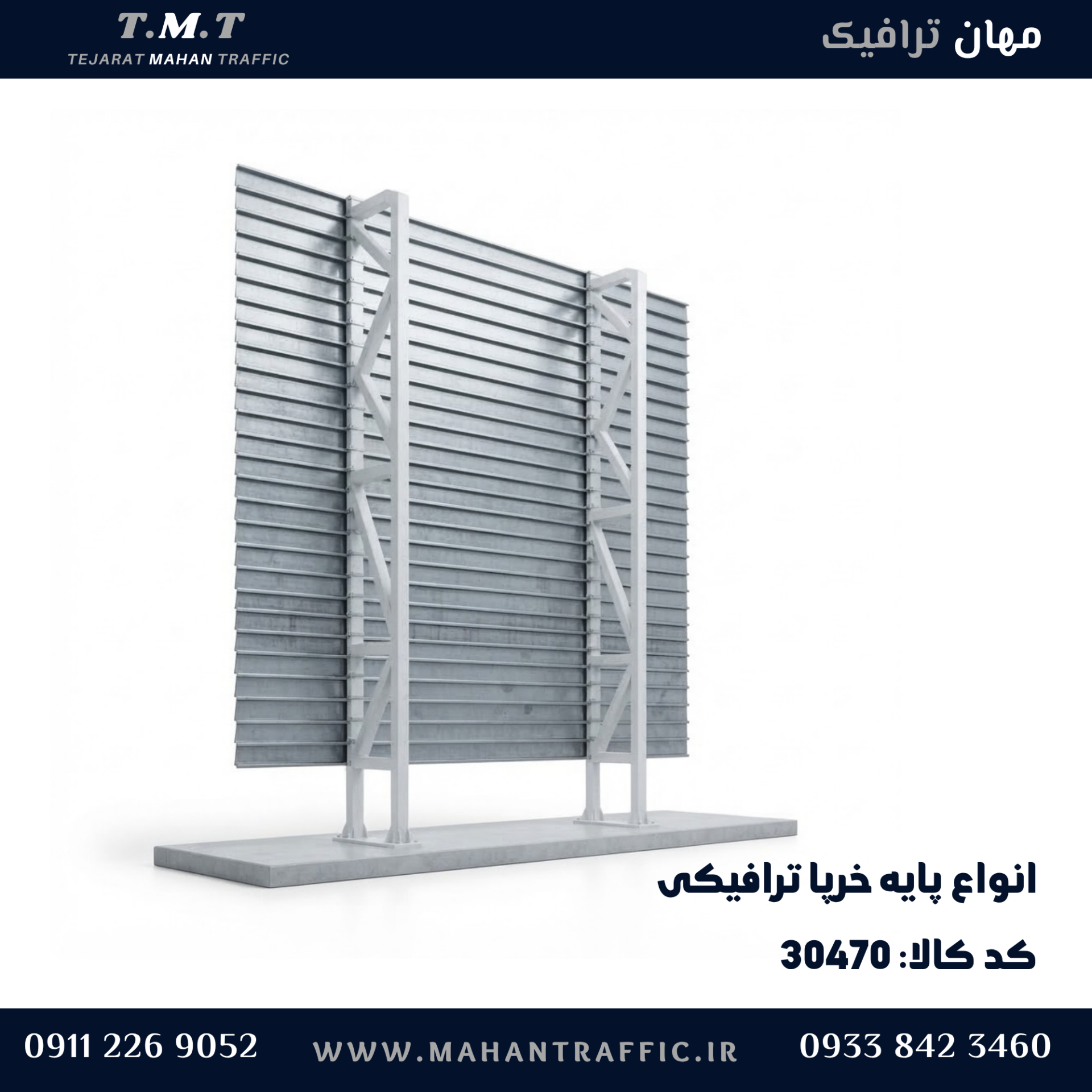

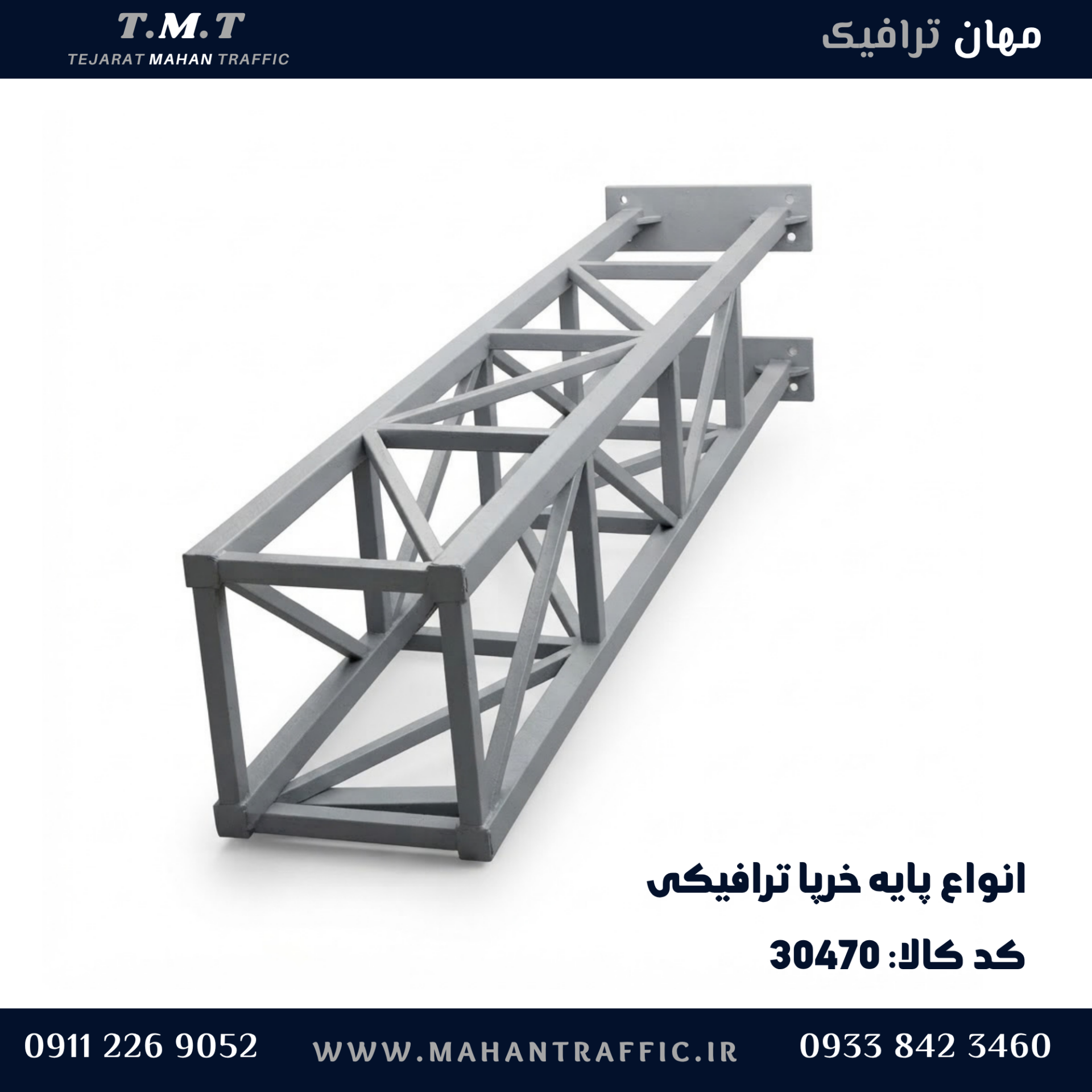

خرپای دووجهی یک قاب تخت است: دو وتر بالا و پایین، عضوهای قطری بین آنها و مثلثهایی که بار را منتقل میکنند. این قاب در صفحهٔ خودش سخت است، ولی در برابر پیچش و نیروی جانبی ضعیفتر عمل میکند. خرپای چهاروجهی از چهار وتر و چهار وجه ساخته میشود؛ یک جعبهٔ توخالی که در هر چهار جهت سختی دارد. همین تفاوت، انتخاب را ساده میکند.
| ویژگی | خرپای دووجهی | خرپای چهاروجهی (جعبهای) |
|---|---|---|
| ساختار | قاب تخت با دو وتر | مقطع سهبعدی با چهار وتر |
| پیچش | ضعیفتر؛ نیاز به مهار جانبی | سخت؛ مناسب بازو و دهانهٔ بلند |
| محل رایج | تابلوهای متوسط، نزدیک تکیهگاه | مسیرنما، تبلیغاتی بزرگ، دوطرفه |
| وزن | سبکتر | کمی سنگینتر، ولی سختی بیشتر |
| هزینهٔ ساخت | کمتر | بیشتر؛ توجیه با دهانه و ابعاد |
قاعدهٔ ساده: اگر تابلو روی دهانه یا بازوی بلند مینشیند و در معرض باد جانبی است، جعبهای انتخاب ایمنتری است؛ اگر تابلو کوچکتر و نزدیک به تکیهگاه است، دووجهی هم پاسخ میدهد و هزینهٔ کمتری دارد.
چه تابلویی روی سازهٔ خرپایی مینشیند؟
خرپا جواب مسئلهای است که با پایهٔ ساده حل نمیشود: تابلوی بزرگ، دهانهٔ بلند یا ارتفاع زیاد. سناریوهای واقعی این ردیف:
- تابلوی مسیرنمای آزادراه و بزرگراه؛ روی دهانه یا بازوی بلند و با دید از فاصله
- سازهٔ تبلیغاتی و بیلبورد بزرگ، جایی که تابلوی عریض باید پایدار بماند
- تابلوهای دوطرفه که از دو جهت دیده میشوند و به سختی پیچشی نیاز دارند
- تابلوی ورودی شهر و نامگذاری معابر بزرگ با دهانهٔ وسیع
- تابلوهای اطلاعاتی مکانهای بزرگ: پایانه، شهرک صنعتی، بیمارستان و دانشگاه
- سازهٔ مرتفع روی دکل، برای دید از فاصلهٔ زیاد
در سازهٔ بیلبورد و تابلو روان جادهای، همین خرپا نقش ستون فقرات را دارد؛ صفحههای تخصصی این دو کاربرد در همین دسته آمدهاند: سازه بیلبورد تبلیغاتی و پایه و سازه تابلو روان جادهای.
چرا خرپا؛ سه دلیلی که سازهٔ توپر ندارد
سازهٔ خرپایی سه مزیت واقعی دارد و هر سه به وزن و رفتار در باد برمیگردد:
سختی بالا با وزن کم
در خرپا، عضوها از هم فاصله دارند و بار از طریق مثلثها منتقل میشود. نتیجه این است که با وزن کمتر، سختی بالایی بهدست میآید. وزن کمتر یعنی بار کمتر روی فونداسیون و هزینهٔ کمتر برای حمل و جرثقیل.
مقاومت در پیچش
در خرپای چهاروجهی، نیروی باد از هر جهت که بیاید، مسیر مستقیم برای انتقال به تکیهگاه دارد. همین ویژگی، سازه را برای بازوها و دهانههای بلند مناسب میکند؛ جایی که تابلوی بزرگ تمایل دارد دهانه را بچرخاند.
کاهش بادگیر با ظاهر باز
برخلاف سازهٔ توپر، خرپا سطح بادگیر کمتری دارد چون بین عضوها فضای خالی است. این یعنی بخشی از باد از میان سازه عبور میکند و بار کمتری روی گرهها و فونداسیون مینشیند — مزیتی که در محورهای بادخیز بیشتر به چشم میآید.
گره، اتصال و کیفیت جوش
در خرپا، همهچیز به گره برمیگردد. یک سازهٔ خرپایی خوب، سازهای است که گرههایش دقیق و کنترلشده اجرا شده باشند. دو روش رایج:
- گرهٔ جوشی: یکپارچهتر، ظاهر تمیزتر، مناسب ساخت کارگاهی و سازههای ثابت
- گرهٔ پیچومهرهای: حمل و مونتاژ ساده در محل، مناسب سازههای بزرگ و قابل جابهجایی
سه چیز در کنترل کیفیت گره تعیینکننده است: نفوذ کامل جوش یا بستن پیچ با گشتاور درست، هممحوری عضوها در گره (تا بار مستقیم منتقل شود، نه پیچشی)، و پوشش درست گره پس از مونتاژ. اگر گرهٔی بدون پوشش بماند، از همانجا خوردگی شروع میشود و عمر سازه کوتاه میشود.
دهانه، ارتفاع و محاسبهٔ سازه
دهانه را نمیشود با عرف انتخاب کرد. سه عامل، شکل خرپا را تعیین میکند:
- طول دهانه: هرچه بازتر، ارتفاع خرپا باید بیشتر شود تا سختی لازم بیاید
- ابعاد و وزن تابلو: سطح بادگیر تابلو، بار اصلی سازه است
- شرایط محل: بار باد منطقه، ارتفاع نصب و جنس زمین برای فونداسیون
در محورهای کوهستانی و دشتهای باز، بار باد جدیتر است و همین، مقطع عضوها و ابعاد فونداسیون را تغییر میدهد. اگر محور بادخیز است یا نصب در ارتفاع زیاد انجام میشود، همان را اول بگویید تا محاسبه از ابتدا درست بسته شود، نه بعد از ساخت.
کمانش عضو؛ خطری که سازهٔ توپر ندارد
در لولهٔ توپر، بار خمشی از بدنهٔ یکپارچه عبور میکند؛ در خرپا، هر عضو فقط کشش یا فشار میگیرد. همین موضوع سبکی را میسازد، ولی یک ریسک تازه هم اضافه میکند: عضو فشاری اگر باریک و بلند باشد، پیش از رسیدن به مقاومت واقعیاش کمانش میکند. سه عامل این ریسک را کنترل میکند:
فاصلهٔ پنل و لاغری عضو
هرچه عضو بین دو گره بلندتر باشد، احتمال کمانشش بیشتر است. به همین دلیل در خرپای درست، فاصلهٔ گرهها با نسبت لاغری عضو تنظیم میشود و در دهانهٔ بلند، تعداد پنلها بیشتر میشود. خرپایی که پنلهایش بیش از حد باز است، در ظاهر سالم به نظر میرسد ولی در باد رفتار متفاوتی نشان میدهد.
قطر وتر و ضخامت دیواره
وتر بالا در فشار و وتر پایین در کشش کار میکند؛ پس ضخامت دیوارهٔ هر دو باید با هم دیده شود، نه فقط وتر کششی. در پروژههای بازسازی، غالباً دیده میشود که عضو قطری عوض شده ولی وتر دستنخورده مانده — نتیجه، سازهٔ ناهمگون است. اندازهها باید از یک محاسبه بیرون بیایند، نه از مقایسهٔ چشمی با سازهٔ همسایه.
خیز پیشساخته در دهانهٔ بلند
در دهانههای بلند، سازه کمی خیز پیشساخته میگیرد تا زیر وزن تابلو به خط افقی برگردد. این خیز در کارگاه و طبق نقشه اعمال میشود؛ اگر بعد از نصب اصلاح شود، موقعیت تابلو و زاویهٔ دیدش تغییر میکند. در سفارش، خیز را بهصورت عدد در نقشه بخواهید، نه بهصورت شفاهی.
متریال و پوشش
- پروفیل و لولهٔ فولادی در مقاطع متنوع، طبق محاسبهٔ سازه
- گالوانیزهٔ گرم برای عمر طولانی در فضای باز
- رنگ کورهای الکترواستاتیک برای رنگ سازمانی پروژه
- پیچ و مهرهٔ گالوانیزه یا ضدزنگ در گرهها
- اجرای پوشش پیش از مونتاژ نهایی، تا گرهها بیپوشش نمانند
مقاطع لوله و پروفیل این سازه از همان خط تولید پایههای تابلو میآید؛ جزئیات سایزها در پایه تابلو لولهای و پایه تابلو پروفیل گرد آمده است.
ساخت، حمل و نصب
خرپای بزرگ اغلب در کارگاه ساخته و قطعهقطعه به محل حمل میشود؛ به همین دلیل نوع اتصال (جوشی یا پیچومهرهای) از اول تعیین میشود. در نصب سه چیز باید هماهنگ شود: مسیر دسترسی جرثقیل، محل مونتاژ موقت در محل، و پنجرهٔ زمانی نصب. در محورهای پرتردد، این پنجرهٔ زمانی با مسدودسازی موقت لاین و هماهنگی راهداری یا شهرداری بسته میشود.
یک نکته که پول و وقت میسازد: ابعاد نهایی تابلو را پیش از ساخت خرپا قطعی کنید. تغییر ابعاد تابلو پس از ساخت سازه، هم گرههای نگهدارنده را باطل میکند و هم یک مرحلهٔ تازه به پروژه اضافه میکند.
نگهداری، بازرسی و ایمنی
- کنترل لقی پیچها و وضعیت گرهها در هر بازدید
- بررسی جوشها در نقاط زخمخورده و پس از حوادث
- بازدید رنگ و پوشش و رتوش بهموقع، خصوصاً پس از زمستان
- کنترل ارتعاش سازه در باد و بازدید پس از طوفان
- بررسی پلتفرم و نردبان سرویس در سازههای مرتفع
در گرهها، یک پیچ شلشده فقط یک اتصال نیست: بارش را به عضوهای دیگر منتقل میکند و بهمرور لرزش در کل سازه میسازد. به همین دلیل بازدید گرهها، کمهزینهترین بیمهٔ این سازه است.
اقلام استعلام
- ابعاد و وزن تقریبی تابلو و تأمینکنندهٔ آن
- مدل سازه: دووجهی یا چهاروجهی
- طول دهانه، ارتفاع نصب و تعداد پایهها
- محل نصب: آزادراه، بزرگراه، ورودی شهر یا محوطه
- بار باد منطقه و شرایط جوی غالب
- نوع اتصال گره: جوشی یا پیچومهرهای
- نوع پوشش و رنگ سازمانی
- نوع نصب و دسترسی جرثقیل در محل
- تعداد نقاط پروژه و بازهٔ زمانی نصب
همین فهرست، برآورد را دقیق میکند؛ در سازهٔ خرپایی، ابعاد تابلو و طول دهانه بیشترین اثر را روی قیمت دارند.
استعلام قیمت سازهٔ خرپایی
ابعاد تابلو، طول دهانه و محل نصب را بگویید؛ محاسبهٔ سازه و برآورد روی همان پروژه بسته میشود.
این سازه در خانوادهٔ پایه تابلو و سازههای ترافیکی ساخته میشود؛ برای دهانهٔ چندلانه و تابلوهای پشتسرهم، پایه دروازهای و برای تابلوی تبلیغاتی بزرگ، سازه بیلبورد انتخاب مکمل است. مقاطع لوله و پروفیل این سازه از خط تولید پایه لولهای و پایه پروفیل میآید.
پرسشهای متداول درباره پایه خرپا
خرپای دووجهی با چهاروجهی چه تفاوتی دارد؟
خرپای دووجهی یک قاب تخت است: دو وتر بالا و پایین و عضوهای قطری بین آنها. این قاب در صفحهٔ خودش سخت است ولی در برابر پیچش و نیروی جانبی ضعیفتر. خرپای چهاروجهی (جعبهای) از چهار وتر و چهار وجه ساخته میشود و مقطعی سهبعدی دارد؛ به همین دلیل در پیچش و بار جانبی بسیار سختتر است. انتخاب بین این دو، به دهانه، ارتفاع و اینکه تابلو یکطرفه یا دوطرفه و دور از تکیهگاه است برمیگردد.
برای تابلوی مسیرنمای آزادراه کدام مدل انتخاب میشود؟
در بیشتر پروژههای آزادراهی، خرپای چهاروجهی انتخاب میشود؛ چون تابلو روی دهانه یا بازوی بلند مینشیند و باید در برابر پیچش ناشی از باد و ارتعاش ترافیک مقاوم باشد. خرپای دووجهی جایی به کار میآید که تابلو کوتاهتر، نزدیک به تکیهگاه یا روی دو پایهٔ نزدیک به هم است. اگر دهانه باز و تابلو بزرگ است، جعبهای انتخاب ایمنتر است.
چرا خرپا از سازهٔ توپر سبکتر است؟
در سازهٔ خرپایی، عضوها از هم فاصله دارند و بار از طریق مثلثها به تکیهگاه منتقل میشود؛ به همین دلیل با وزن کمتر، سختی بالایی بهدست میآید. وزن کمتر یعنی بار کمتر روی فونداسیون و هزینهٔ کمتر برای جرثقیل و نصب. این مزیت وقتی بیشتر میشود که دهانه بلند باشد؛ در دهانههای کوچک، تفاوت آنقدر نیست که پیچیدگی ساخت را توجیه کند.
گرههای خرپا جوشی باشند یا پیچومهرهای؟
هر دو در بازار هست. گرهٔ جوشی، اتصال یکپارچهتر و ظاهر تمیزتری میدهد و برای سازههای کارگاهی مناسب است؛ گرهٔ پیچومهرهای، حمل و مونتاژ در محل را ساده میکند و برای سازههای بزرگ که باید قطعهقطعه به محل بروند انتخاب میشود. مهمتر از نوع اتصال، کیفیت اجراست: نفوذ جوش، کنترل گره و بازبینی پیچها با گشتاور درست.
حداکثر دهانهٔ خرپا چقدر است؟
دهانهٔ خرپا با محاسبه تعیین میشود، نه با یک عدد ثابت؛ ارتفاع خرپا، مقطع عضوها، بار باد، وزن تابلو و فاصلهٔ تکیهگاهها همه در آن اثر دارند. اما یک قاعدهٔ تجربی در کارگاه هست: هرچه دهانه بازتر، ارتفاع خرپا هم باید بیشتر شود تا سختی لازم بهدست آید. اگر دهانه و ابعاد تابلو را بگویید، ارتفاع و مقطع در همان محاسبه بسته میشود.
سازهٔ خرپایی در باد چه رفتاری دارد؟
سطح بادگیر تابلو، بار اصلی را میسازد و خرپا آن را بهصورت کشش و فشار در عضوها پخش میکند. همین پخششدن، مزیت اصلی است؛ ولی اگر گره یا عضو ضعیف باشد، لرزش و ارتعاش در همان نقطه ظاهر میشود. به همین دلیل در محورهای بادخیز، کنترل گرهها و سختی پیچشی سازه جدیتر گرفته میشود.
روی خرپا چند تابلو میشود نصب کرد؟
روی یک خرپای چهاروجهی میتوان تابلو را از دو یا چند وجه نصب کرد؛ همین ویژگی، آن را برای تابلوهای دوطرفه و سازههای تبلیغاتی بزرگ مناسب میکند. در خرپای دووجهی، نصب از دو طرف ممکن است ولی سختی پیچشی کمتری دارد. تعداد و وزن تابلوها را همان اول بگویید تا مقطع و اتصال بر اساس همان بار انتخاب شود.
سازهٔ خرپایی رنگ میشود یا گالوانیزه؟
هر دو رایج است. گالوانیزهٔ گرم برای عمر طولانی در فضای باز و مناطق مرطوب و ساحلی انتخاب میشود و رنگ کورهای الکترواستاتیک، ظاهر و رنگ سازمانی پروژه را میدهد. در خرپا نکتهٔ مهم این است که پوشش باید پیش از مونتاژ نهایی روی عضوها اجرا شود؛ وگرنه نقاط تماس و گرهها بدون پوشش میمانند و از همانجا زنگ میزنند.
نصب سازهٔ خرپایی چه تجهیزاتی لازم دارد؟
بسته به ابعاد، جرثقیل و تیم نصب و در برخی پروژهها داربست یا بالابر. چون خرپای بزرگ اغلب در کارگاه ساخته و قطعهقطعه حمل میشود، محل مونتاژ و مسیر دسترسی جرثقیل باید در نقشه دیده شود؛ در محورهای پرتردد هم پنجرهٔ زمانی نصب و مسدودسازی موقت لاین از پیش هماهنگ میشود.
آیا خرپا برای تابلوی تبلیغاتی بزرگ هم ساخته میشود؟
بله؛ سازهٔ بیلبورد و تابلوهای تبلیغاتی بزرگ یکی از کاربردهای اصلی خرپای چهاروجهی است، چون هم دهانهٔ بزرگ را پوشش میدهد و هم در باد پایدار میماند. تفاوت اصلی با سازهٔ بیلبورد در جزئیات اتصال تابلو و نحوهٔ مهار است، نه در اصل سازه.
وزن سازهٔ خرپایی چقدر روی فونداسیون اثر دارد؟
خرپا به خودی خود سبکتر از سازهٔ توپر است، ولی سطح بزرگ تابلو بار باد زیادی میآورد و همین، ابعاد فونداسیون را تعیین میکند. یعنی سبکی سازه فقط بخشی از معادله است؛ بار باد و وزن تابلو تعیینکنندهترند. به همین دلیل ابعاد فونداسیون همیشه با محاسبه و بر اساس شرایط زمین انتخاب میشود.
نگهداری سازهٔ خرپایی شامل چه چیزهایی است؟
کنترل گرهها و پیچها از نظر لقی، بازدید جوشها در نقاط زخمخورده، بررسی رنگ و پوشش و رتوش بهموقع، کنترل ارتعاش سازه در باد و بازدید پس از طوفان. در خرپا، گرهها نقطهٔ حساس هستند؛ یک پیچ شلشده در یک گره، بار را به عضوهای دیگر منتقل میکند و بهمرور لرزش میسازد.
سازهٔ خرپایی را میشود بعداً جابهجا یا بزرگ کرد؟
سازهٔ پیچومهرهای این انعطاف را دارد: میشود باز کرد، حمل کرد و در محل تازه مونتاژ کرد یا بخشی به آن اضافه کرد. سازهٔ جوشی، یکپارچه است و جابهجاییاش دشوار و پرهزینه. اگر پیشبینی جابهجایی یا توسعه وجود دارد، از ابتدا نوع اتصال را پیچومهرهای انتخاب کنید.
قیمت پایه خرپا به چه عواملی بستگی دارد؟
به ابعاد دهانه و ارتفاع خرپا، تعداد و اندازهٔ تابلو، مقطع و ضخامت عضوها، نوع اتصال (جوشی یا پیچومهرهای)، نوع پوشش، ابعاد فونداسیون، هزینهٔ جرثقیل و دسترسی محل، و تعداد نقاط پروژه. چون همهٔ اینها به نقشه بسته است، عدد آماده برای این سازه معنا ندارد؛ ابعاد دهانه و وزن تابلو را بفرستید تا برآورد روی همان پروژه نوشته شود.
