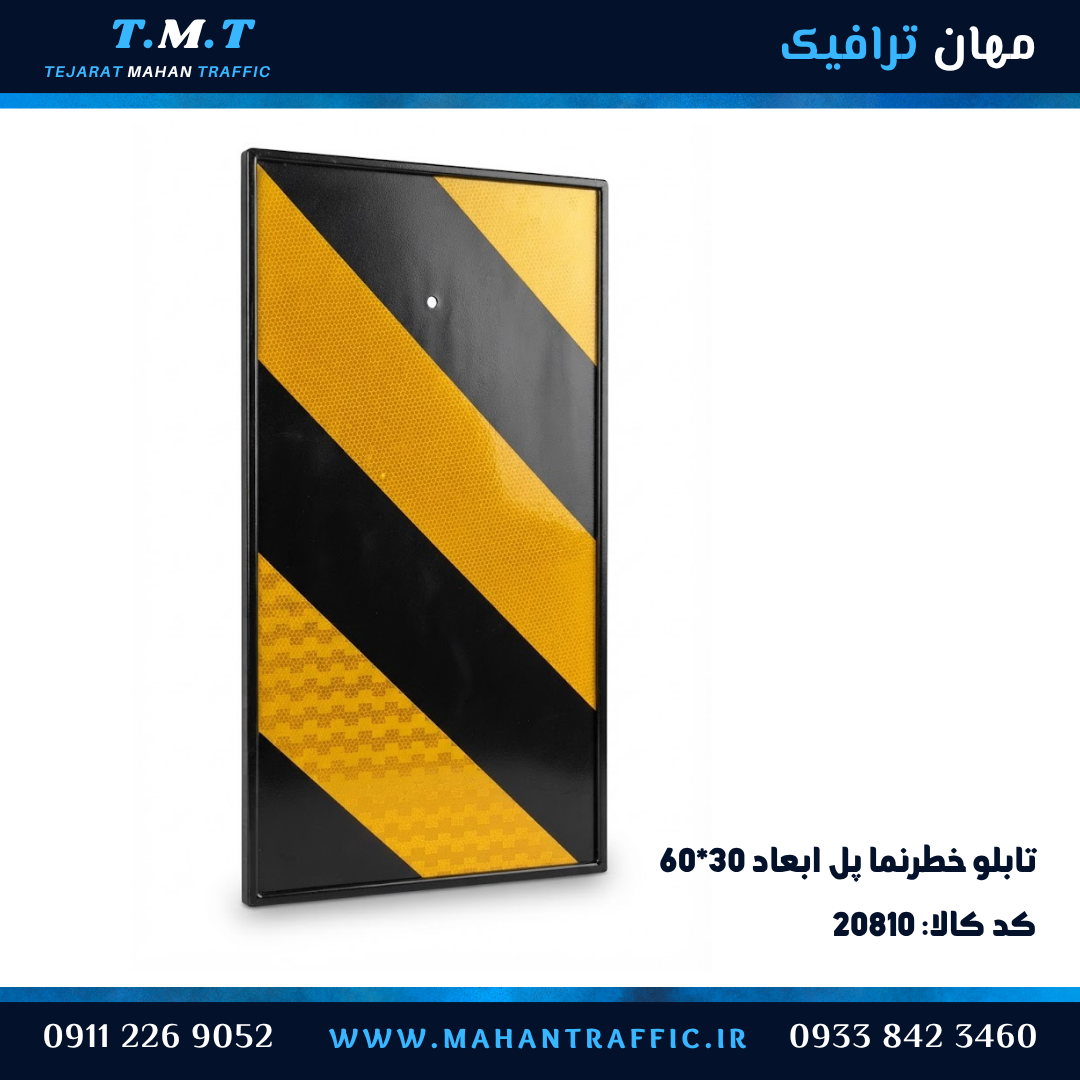

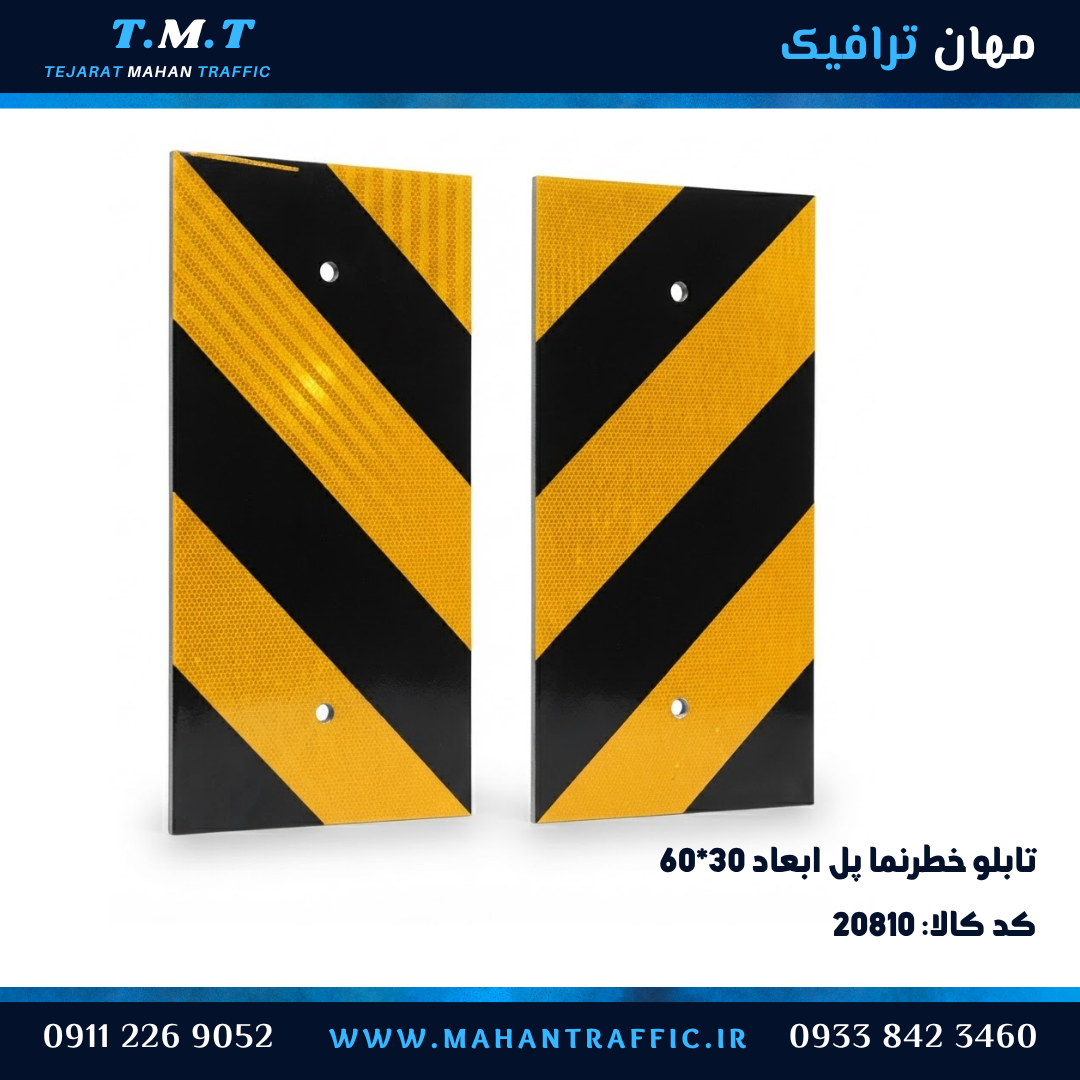

تابلو خطرنما و جان‌پناه پل ۶۰×۳۰ ورقی اداره راهی

کد محصول: 20810

تابلو خطرنما پل ۶۰×۳۰ چیست و برای کجا ساخته شده؟

تابلو خطرنما و جان‌پناه پل ۶۰×۳۰ یک صفحهٔ مستطیلی یک‌طرفه با نوارهای شبرنگ مورب است که به جسم ثابت کنار سواره‌رو بسته می‌شود تا آن جسم در تاریکی، باران و مه پیش از لحظهٔ برخورد دیده شود. سه جای اصلی آن: دو سر عرشهٔ پل جایی که نرده آغاز می‌شود، ابتدای گاردریل در دماغهٔ نرده، و تنگ‌شدگی شانه کنار پایهٔ میانی روگذر. این قطع در دفترچه‌های نگهداری راه برون‌شهری تکرار شده و به همین دلیل به آن «اداره راهی» می‌گویند: سوراخ‌های صفحه با پایهٔ پروفیل ۴×۲ موجود محور هم‌خوان است و تعویض صفحهٔ فرسوده بدون تغییر پایه انجام می‌شود. تابلو جهت نمی‌دهد و لبهٔ راه را هم نمی‌کشد؛ فقط یک مانع ثابت را آشکار می‌کند.

این صفحه برای خریدار حرفه‌ای نوشته شده — کارشناس ایمنی راه، مترور و پیمانکار نگهداری. فهرست خانواده در دستهٔ تابلوهای خطرنما و راهنمای انتخاب در صفحهٔ تابلو خطرنما — انواع و راهنمای انتخاب آمده است.

نام‌های دیگری که در اسناد و جستجو به همین قطع می‌رسند

کارشناس ایمنی راه و مترور اغلب با چند نام مختلف به یک ردیف می‌رسند. تطبیق درست این نام‌ها از سفارش تکراری یا کالای اشتباه جلوگیری می‌کند:

نام در سند یا جستجومعنای دقیقنکته
خطرنمای پل، تابلو خطرنما پل ۶۰×۳۰نام دقیق همین محصولقطع رایج اسناد اداره راه
جان‌پناه پل، علامت مانع، تابلوی ابتدای پلاصطلاحات ضوابط علائم پلهمین قطع است؛ با جهت‌نمای پیچ یکی نیست
«تابلو حاشیه نما ۳۰ در ۶۰»عبارت نادقیق اما پرتکرار در جستجودر عمل معمولاً به همین خطرنما اشاره دارد، نه به حاشیه‌نمای کنار معبر
تابلو گاردریل ۶۰×۳۰نصب روی شروع نردههمان قطع، با بست گاردریل
قوطی ۴×۴ در دفترچهمشخصات پایه، نه صفحهصفحه روی پروفیل ۴×۲ بسته می‌شود
یک تفکیک که در استعلام زیاد اشتباه می‌شود: «تابلو حاشیه نما ۳۰ در ۶۰» عبارتی است که در جستجو به این صفحه می‌رسد، اما حاشیه‌نما و خطرنما دو محصول با دو کار متفاوت‌اند. حاشیه‌نما در طول معبر تکرار می‌شود و مرز و عرض راه را می‌کشد؛ خطرنما به یک جسم ثابت می‌چسبد. اگر در ردیف استعلام این دو با یک نام نوشته شوند، احتمال آمدن کالای اشتباه به پای کار بالا می‌رود.

چرا به این قطع «اداره راهی» می‌گویند؟

چون در بیشتر دفترچه‌های نگهداری راه برون‌شهری، مستطیل ۶۰ در ۳۰ سانتی‌متر یک‌طرفه و قابل نصب روی پروفیل ۴×۲ تکرار شده است. سوراخ‌های صفحه با پایهٔ موجود محور هم‌خوان است و از این رو تعویض صفحهٔ فرسوده، بدون تغییر پایه انجام می‌شود. اگر دفترچهٔ پروژه قطع دیگری خواسته باشد، همان قطع مبنا است — نه این جدول.

این جزئیات کوچک، اثر مالی دارد: در پروژه‌ای که پایه‌ها سال‌ها پیش نصب شده‌اند، اگر قطع صفحه با محور سوراخ‌های پایه هم‌خوان نباشد، هزینهٔ تعویض پایه به قیمت صفحه اضافه می‌شود. پیش از سفارش، فاصلهٔ محور سوراخ‌های پایهٔ موجود را اندازه بگیرید.

مشخصات فنی قطع ۶۰×۳۰ ورقی

مشخصهمقدار
ابعاد و وجه۶۰ × ۳۰ سانتی‌متر، یک‌طرفه
ساختارورقی، مدل فضای باز
جنس بدنهورق روغنی رنگ کوره‌ای، یا ورق گالوانیزه
آماده‌سازیچرب‌زدایی کامل پیش از پاشش پودر
سطح شبرنگمهندسی سه‌ساله، EGP هفت‌ساله، یا نسخهٔ بدون شبرنگ
نصبروی پایهٔ پروفیل ۴×۲ با دو بست
ارتفاع پیشنهادی۱.۲ تا ۱.۵ متر از کف خط عبور تا لبهٔ پایین صفحه
مساحت هر صفحه۰.۱۸ مترمربع

مساحت ۰.۱۸ مترمربع فقط یک عدد حسابداری نیست: برای برآورد شبرنگ، این عدد را در تعداد ضرب کنید و دورریز برش نوارهای مورب را جدا منظور کنید. نوار مورب از عرض رول بیشتر دورریز می‌دهد تا یک برش مستقیم.

پوشش، شبرنگ و پایه؛ سه انتخاب روی یک کالا

رنگ کوره‌ای، ورق گالوانیزه، سه ردهٔ شبرنگ و نسخهٔ بدون شبرنگ، مدل‌های جدا نیستند؛ همه روی همین قطع ۶۰×۳۰ سفارش داده می‌شوند.

گزینهچه وقت انتخاب می‌شود
رنگ پودری کوره‌ای روی ورق روغنیمحور خشک و سفارش تعدادی؛ اقتصادی‌ترین حالت تا وقتی زنگ از لبه آغاز نشده است
ورق گالوانیزهمحور مرطوب، ساحلی و نمکی؛ هماهنگ با دورهٔ نگهداری بلندتر
شبرنگ مهندسی سه‌سالهمحور کم‌تردد و دورهٔ نگهداری کوتاه
شبرنگ هفت‌ساله لانه‌زنبوری EGPپل و آزادراه پرتردد؛ حفظ بازتاب در باران و از فاصلهٔ دورتر
شبرنگ ده‌ساله HIPدهانهٔ تونل، محور بدون روشنایی و نقاط پرتصادف
نسخهٔ بدون شبرنگکارگاه و دپو، یا پروژه‌هایی که لایهٔ شبرنگ را در محل اجرا می‌کنند

برای محور شب‌رو، نسخهٔ بدون شبرنگ توصیه نمی‌شود؛ صفحه در تاریکی از نردهٔ فلزی قابل تشخیص نخواهد بود.

نصب روی عرشه: ارتفاع نگاه راننده، نه تاج نرده

نرده و گاردریل عرشه بالاتر از سطح آسفالت می‌ایستند. اگر تابلو روی وجه بیرونی یا روی تاج نرده بسته شود، باریکهٔ نور چراغ جلو پیش از رسیدن به سطح شبرنگ به فلز نرده می‌خورد و راننده از فاصله فقط یک سطح تیره می‌بیند. ترتیب درست نصب:

  1. صفحه را روی وجه داخلی نرده، یا روی پایه‌ای با فاصلهٔ افقی کم از سطح عرشه ببندید.
  2. لبهٔ پایین صفحه را در ارتفاع ۱.۲ تا ۱.۵ متر از کف همان خط عبور تنظیم کنید.
  3. روی عرشهٔ تنگ که پایهٔ جدا جا نمی‌گیرد، بست را به پایهٔ گاردریل بدهید و صفحه را چند سانتی‌متر از فلز نرده جلو بیاورید تا زاویهٔ بازتاب در محور دید بماند.
  4. پیچ را روی سوراخ هم‌خوان با پروفیل ۴×۲ ببندید تا صفحه در باد عرشه نچرخد.
  5. نتیجه را در شب و با چراغ خودرو کنترل کنید؛ اگر از فاصله فقط لکهٔ تیره دیده شد، زاویه را اصلاح کنید.

پایهٔ استاندارد این قطع پایهٔ تابلو پروفیل رنگ کوره‌ای یا پایهٔ تابلو لوله‌ای است و نوع بست را از مقطع پایه انتخاب کنید؛ جزئیات در صفحهٔ بست و اتصالات تابلو ترافیکی آمده است. دو بست همراه همین کالا ارسال می‌شود و اگر پایهٔ موجود محور سالم است، تنها صفحه و بست کافی است.

تعداد سفارش برای یک پل

وضعیت محورحداقل تعدادنحوهٔ درج در استعلام
پل یک‌خطه با یک جهت عبور۲شروع و پایان عرشه، سمت پرتگاه
پل دوخطهٔ دوطرفه۴برای هر جریان، شروع و پایان؛ راست و چپ جدا
عرشهٔ چنددهانه۴ به‌علاوهٔ تکرار روی گاردریلتا توالی لبه قطع نشود
فقط شروع گاردریل، بدون عرشه۱در هر شروع نرده در سمت جریان

تعداد را از روی طول عرشه و شمار «شروع نرده» تعیین کنید، نه با یک عدد کلی برای کل پل. دو سمت محور را جدا بنویسید تا رانندهٔ سبقت‌گیر نیز مانع سمت مقابل را ببیند.

دوام شبرنگ در ارتفاع کم عرشه

این قطع نزدیک کف سواره‌رو نصب می‌شود و پاشش آب و گل چرخ‌ها در باران، سطح شبرنگ را خیس و ساینده می‌کند؛ شرایطی که تابلوی مرتفع کنار جاده با آن روبه‌رو نیست. به همین دلیل انتخاب ردهٔ شبرنگ تنها با «عمر اسمی» کافی نیست. در محور شریانی، ردهٔ EGP همراه با بازدید پس از فصل بارندگی، با دورهٔ نگهداری هماهنگ‌تر است.

با توجه به ارتفاع کم، پس از بستن پیچ، انتهای آن را مطابق دستور دستگاه نظارت خم یا جوش کنید تا در تردد سنگین باز نشود. این یک قلم کوچک است که در بازدید ایمنی دیده می‌شود.

انتخاب پوشش بر اساس اقلیم محور

اقلیمآسیب غالب روی پلپیشنهاد
جلگه و نوار ساحلی مرطوبپاشش آب و زنگ لبهورق گالوانیزه با شبرنگ EGP
فلات خشک و کویرآفتاب و شن روی سطحگالوانیزه یا رنگ کوره‌ای، با گردگیری دوره‌ای
جنوب شرجیشوری هوا روی پیچ و ورقگالوانیزه؛ رنگ روغنی تنها در عمر کوتاه
گردنه و یخبنداننمک راهداری و ضربهگالوانیزه و EGP، با بازدید بهاره
آزادراه نزدیک کلان‌شهردوده روی سطحرنگ کوره‌ای قابل شستشو و EGP

آنچه معمولاً در اسناد اداره راه برای این قطع می‌آید

در دفترچه‌های نگهداری راه، غالباً «خطرنمای پل ۶۰×۳۰ یک‌طرفه با پایهٔ پروفیل و بست» نوشته می‌شود. ضخامت ورق را از همان دفترچه بردارید و اگر ذکر نشده، پیش از برش از دستگاه نظارت بپرسید. ردهٔ شبرنگ را با عمر نگهداری محور یکی کنید: محور فرعی معمولاً با مهندسی سه‌ساله و محور شریانی با EGP هفت‌ساله اداره می‌شود. انطباق با دفترچهٔ همان پروژه، ملاک تحویل است.

این قطع یا ساخت کلاف‌دار؟

اگر نصب روی پایه یا گاردریل در فضای باز است، همین قطع ورقی ۶۰×۳۰ انتخاب درست است. اگر تابلو باید به پوشش بتن یا قاب فلزی جدارهٔ تونل و زیرگذر بسته شود، ساخت دیگری لازم است: تابلو خطرنما تونل ورق کلاف‌دار که لبهٔ برگشته دارد، فاصلهٔ هوای باریکی پشت ورق می‌گذارد و بدون پایه مهار می‌شود.

و اگر منظور شما کشیدن لبه و عرض معبر در طول مسیر است، این محصول ابزار درست نیست: حاشیه‌نمای ۶۰×۲۰ یا حاشیه‌نمای محدب ۵۰×۳۳ را ببینید.

پرسش‌های پرتکرار

تابلو خطرنما پل ۶۰×۳۰ چه کاری می‌کند؟

جسم ثابت کنار سواره‌رو — پایهٔ نرده، دماغهٔ گاردریل و لبهٔ پرتگاه — را در تاریکی و باران پیش از لحظهٔ برخورد برای راننده آشکار می‌کند. جهت نمی‌دهد و لبهٔ راه را نمی‌کشد.

«تابلو جان پناه پل» همان خطرنما است؟

در ضوابط علائم پل، «جان‌پناه پل» و «علامت مانع» به همین تابلو گفته می‌شود و قطع رایج آن ۶۰×۳۰ سانتی‌متر است. این تابلو با جهت‌نمای پیچ یکی نیست.

چرا به آن «اداره راهی» می‌گویند؟

چون در بیشتر دفترچه‌های نگهداری راه برون‌شهری، مستطیل ۶۰×۳۰ یک‌طرفه روی پروفیل ۴×۲ تکرار شده و سوراخ‌های صفحه با پایهٔ موجود هم‌خوان است؛ تعویض صفحه بدون تغییر پایه انجام می‌شود.

تفاوت خطرنما و حاشیه‌نما چیست؟

حاشیه‌نما در طول معبر تکرار می‌شود و مرز و عرض راه را می‌کشد؛ شمارشش با فاصله است. خطرنما به یک جسم ثابت می‌چسبد و شمارشش با فهرست مانع است. اگر در اسناد هر دو آمده، دو ردیف جدا بنویسید.

نوار مورب روی این تابلو فلش است؟

نیست. شیب نوار فقط مانع را از پس‌زمینه جدا می‌کند. تعبیر فلش، همان اشتباهی است که سفارش را به کالای غلط می‌برد.

دوطرفه هم دارد؟

این قطع یک‌طرفه است. اگر مانع از دو جهت دیده می‌شود — مثل جزیرهٔ میانی و دماغهٔ رفیوژ — برای هر جهت یک صفحه جدا سفارش دهید، نه یک صفحه با دو نوار.

برای یک پل چند عدد لازم است؟

پل یک‌خطه با یک جهت: ۲ عدد (شروع و پایان عرشه). پل دوخطهٔ دوطرفه: ۴ عدد، به تفکیک راست و چپ. برای عرشهٔ چنددهانه، تکرار روی گاردریل را جدا حساب کنید.

ارتفاع نصب چقدر است؟

لبهٔ پایین صفحه ۱.۲ تا ۱.۵ متر از کف همان خط عبور. اگر روی تاج نرده بسته شود، نور چراغ به فلز نرده می‌خورد؛ صفحه را روی وجه داخلی نرده یا چند سانتی‌متر جلوتر نصب کنید.

پایه لازم دارد یا فقط صفحه و بست؟

اگر پایهٔ پروفیل ۴×۲ موجود و سالم است، فقط صفحه و دو بست کافی است. اگر پایه نیست، پایهٔ پروفیل را هم سفارش دهید.

گالوانیزه بگیرم یا رنگ کوره‌ای؟

در محور مرطوب، ساحلی و نمکی گالوانیزه؛ در محور خشک و سفارش تعدادی رنگ کوره‌ای. در نوار ساحلی جنوب، رنگ روغنی تنها برای عمر کوتاه جواب می‌دهد.

رده شبرنگ را چطور انتخاب کنیم؟

محور فرعی و کم‌تردد: مهندسی سه‌ساله. پل و آزادراه پرتردد: EGP هفت‌ساله. نقاط پرتصادف و محور بدون روشنایی: HIP ده‌ساله. رده را با عمر نگهداری محور یکی کنید، نه با سلیقه.

ضخامت ورق چقدر است؟

در دفترچهٔ پروژه آمده است. اگر ذکر نشده، پیش از برش از دستگاه نظارت بپرسید؛ انطباق با دفترچه، ملاک تحویل است.

این تابلو جای تابلوی اخطاری مثلثی را می‌گیرد؟

نه. مثلث از فاصله خبر می‌دهد و خطرنما خودِ جسم را در نقطهٔ برخورد آشکار می‌کند. حذف یکی به‌جای دیگری، لایهٔ دید را ناقص می‌گذارد.

فهرست مانع‌های ثابت، تعداد راست و چپ و ردهٔ شبرنگ را بفرستید تا استعلام دقیق بگیرید.
